Weer verder met afbouw motorjacht Xanthiona na gedwongen onderbreking

Een weekje voor de Kerst kon ik weer verder met de afbouw van ons motorjacht Xanthiona na een gedwongen onderbreking. Vijf weken heeft het gekost voordat mijn hand weer voldoende hersteld was om wat te doen.

De hal naar de achterkajuit was de volgende etappe van de benedenverdieping. De vloer ligt, wanden zijn ingetimmerd en nu nog een even bedenken hoe hier de grote kast met schuifdeuren ingemaakt moet worden. De kast wordt deels om de ventilatieroosters heen gebouwd. Deze roosters op de bakboordskant (links) hadden eigenlijk geen functie, maar ik ga ze gebruiken om de vochtige lucht uit de voorste badkamer te halen en om verse en droge lucht in de achterkajuit en de voorste gastenkamer te blazen. Met behulp van een fancoil wordt verse lucht aangezogen, deze wordt gedroogd (althans zolang de kachel aan staat, de fancoil wordt namelijk in het CV circuit opgenomen) en dan door luchtslangen naar achteren en naar voren geleid. Door de luchtstroming en de overdruk die ontstaat, zal de lucht zich ook verplaatsen naar de rest van het schip en zal vochtige lucht en vieze luchtjes worden voorkomen (althans dat hoop ik dan maar) (zie ook volgend bericht over de werking van de fancoil).

Op de foto’s onder zie je achtereenvolgens hoe ik de ventilatieroosters voor een groot deel dicht maak, extra isolatie bij de buitenwand aanbreng en het voorlopig resultaat: de wanden klaar.

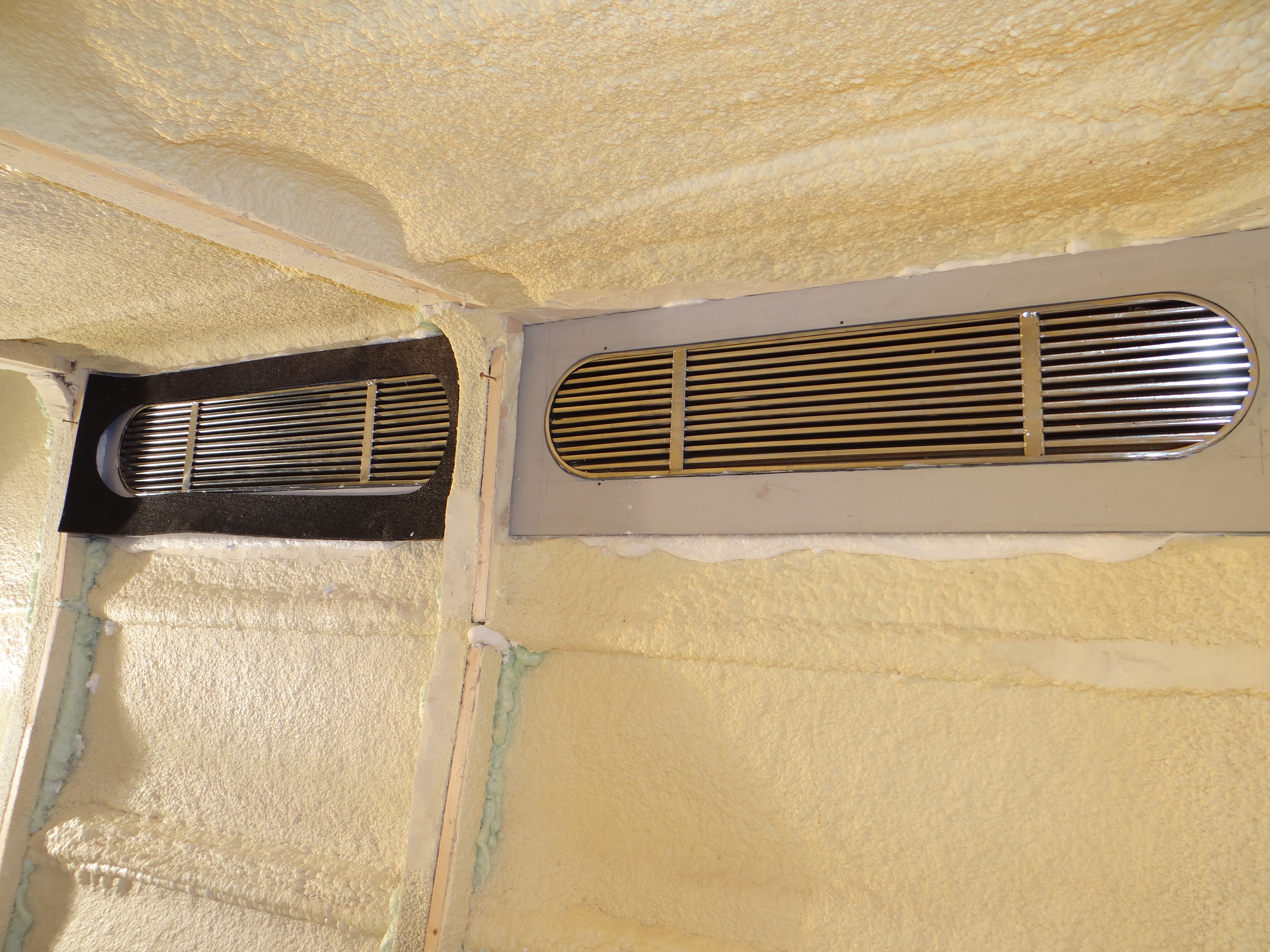

Wegwerken van een deel van de niet gebruikte ventilatieroosters

Wegwerken van een deel van de niet gebruikte ventilatieroosters

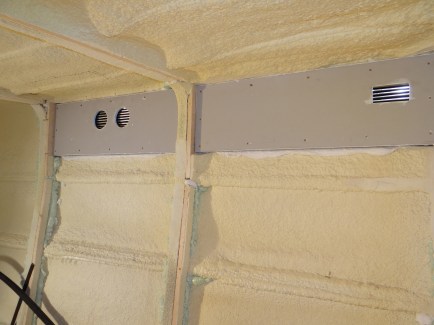

Links komt de aanvoer van verse lucht. Rechts afvoer van vochtige lucht uit de voorste badkamer.

Links komt de aanvoer van verse lucht. Rechts afvoer van vochtige lucht uit de voorste badkamer.

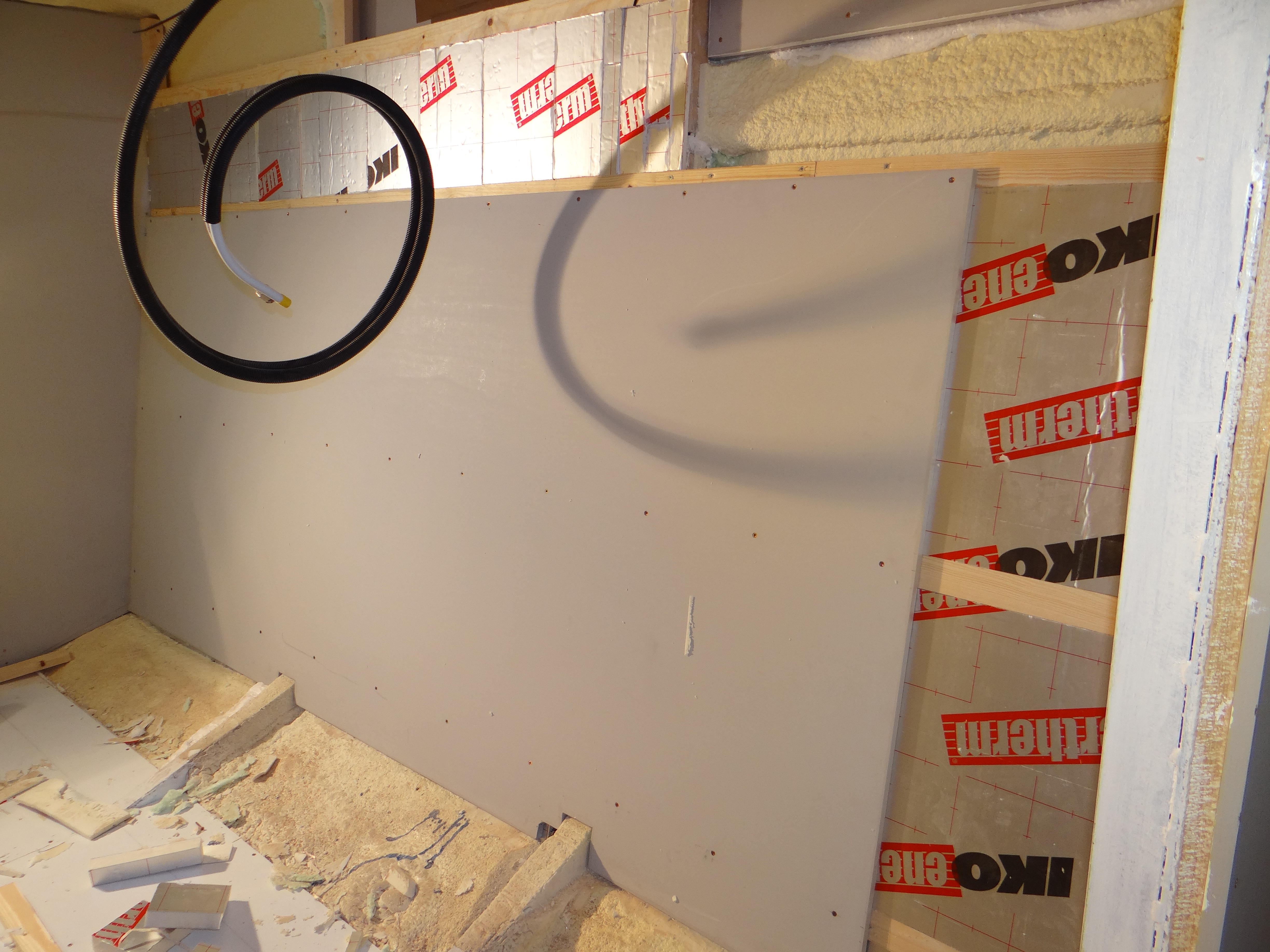

Aanbrengen extra isolatie

Aanbrengen extra isolatie

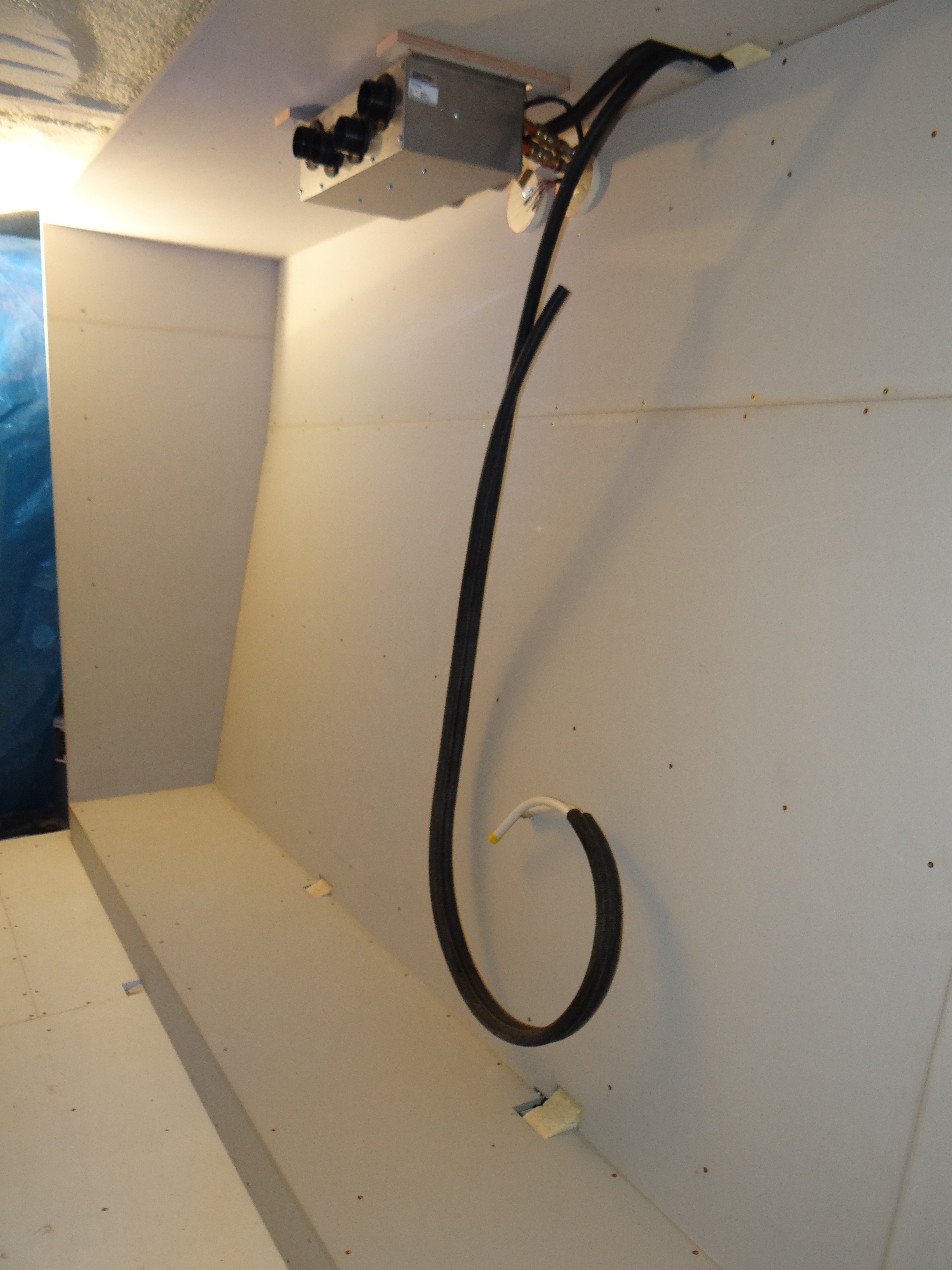

Wanden klaar, bodem en bovenkant erin, schuifdeuren ervoor en de kast nog inrichten.

Wanden klaar, bodem en bovenkant er nog in, schuifdeuren ervoor en dan de kast inrichten.

Het eindresultaat

Het eindresultaat

Advertenties
  1. #1 door Perri Marine Sales op 4 januari 2014 - 16:24

    Wishing you and yours a blessed 2014.

    Keep the fingers safe….

    Bruce

  2. #2 door Jurjen Hoekstra op 5 januari 2014 - 13:54

    Hi Bruce, thanks. All the best for 2014 you as well. Keeping the hand and fingers away from machinery as much as possible.
