Motorjacht Xanthiona (eindelijk) te water
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Motorjacht, Nieuws op 28 oktober 2011
Na 13 maanden is ons motorjacht Xanthiona, een Almarine 1700, (eindelijk) te water. Op 1 oktober 2010 begon de bouw van de Xanthiona bij MarHen Yachting. Op dit weblog kun je lezen hoe de bouw de afgelopen maanden is verlopen. Uiteindelijk 6 maanden later dan gepland is de Xanthiona afgelopen woensdag 26 oktober te water gegaan. Een groot deel van de vertraging werd veroorzaakt door de verlate levering van de Doosan L086TIH motor, de overige vertraging is de min of meer normale uitloop die ontstaat door het tegenzitten van werk, materiaal, etc.
De bouwlocatie op het industrieterrein in Hardewijk, was ca. 1 km van het water en de Xanthiona ging daarom dinsdagavond al over de weg om druk verkeer te mijden. In de industriehaven werd de Xanthiona op woensdagochtend door een mega-kraan in het water getild. Zie bijgaande sfeerplaatjes (klik op de foto voor een vergroting).
Met man en macht werken aan motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Exterieur, Interieur op 25 oktober 2011
Gisteren werd er met man en macht gewerkt om ons motorjacht Xanthiona voor woensdagmorgen klaar te hebben voor de tewaterlating. Zondag was ik zelf nog bezig om de aangroeiwerende laag Coppercoat (zie eerder bericht: Xanthiona-ge-coppercoat) licht op te schuren. Tegen donker was ik bij lange na niet klaar, noodgedwongen moest ik maandag een vrije dag nemen om deze fikse klus af te maken. Het onderwaterdeel is ongeveer 100 m2 en die met de hand opschuren kostte me ongeveer 8 uur. Om het koper te aktiveren moest daarna de Coppercoat nog worden afgespoeld met zout: een emmer met flink wat strooizout en smeren maar. Ik ben erg benieuwd of het gaat werken zoals op de website van Coppercoat.com staat en African Cats, de leverancier in Nederland, heeft aangegeven.
Terwijl ik aan de onderkant werkte, werd er binnen door een professioneel isolatiebedrijf in alle ruimtes ca. 5 cm PUR-isolatie gespoten. In de week ervoor was het hele jacht voorbereid en van binnen alles afgeplakt door Marhen Yachting. Letterlijk alles werd afgeplakt. De jongens van het isolatiebedrijf waren erg enthousiast over hun produkt, met deze vorm van isolatie haal je een isolatiewaarde van 2.2. Overigens als je het er nog dikker opspuit levert dat achteraf veel werk op omdat je dan weer delen moet wegsnijden om de betimmering aan te brengen, bovendien gaat de isolatiewaarde daar maar een klein beetje mee omhoog, tot 3.0. Aldus de experts. Foto komt nog.
In de middag kwam men van het schildersbedrijf nog enige lichte aanslag in de grijze lak van de romp weg poetsen. Tussen de bedrijven door had ik nog bij Andringa Reklame en Belettering geregeld dat in de loop van de middag de naam op beide zijden van de boeg en de achterkant werd aangebracht. Ondertussen was Meijer Boot Service bezig met het voorbereiden van het instrumentenpaneel. Al met al genoeg hulp om de Xanthiona zo ver te hebben dat zij (boten schijnen vrouwelijk te zijn) dinsdagavond over de weg naar de haven gaat en daar woensdagmorgen in het water wordt getild.
Ook de slangen ingepakt ter voorbereiding op het spuiten van de isolatie
Isolatiebedrijf binnen, ikzelf en schildersbedrijf buiten aan het werk
De schipper zelf bezig met het opschuren van de Coppercoat
Voorlopige planning overvaren motorjacht Xanthiona naar Oberwinter
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Motorjacht, Nieuws op 12 oktober 2011
Er wordt druk gewerkt door MarHen Yachting en Meijer Boot Service om ons motorjacht Xanthiona eind van de maand klaar te hebben.
Kort geleden zijn de laatste luiken geplaatst. Deze week worden o.a. de tanks geplaatst en aangesloten, de electronische motorbediening aangesloten, de stuurinrichting verder afgemaakt en nog diverse andere kleinigheden gedaan die moeten worden afgewerkt.
Luiken achterkajuit
De voorlopige planning is dat de Xanthiona op 26 oktober in het water gaat. Er volgen dan uitgebreide proefvaarten door MarHen en op 31 oktober komt Vink Diesel de Doosan L086TIH officieel in bedrijf stellen. In de dagen erna gaan we de Xanthiona tot aan de grens bij Tolkamer brengen. Op vrijdag zal daar dan de schipper met het Rijnpatent aan boord komen (het Rijnpatent is verplicht voor jachten groter dan 15 meter op de Rijn) en dan is het nog 2 dagen varen naar Oberwinter, met op de 1e dg een tussenstop in Düsseldorf.
De Xanthiona blijft ongeveer 2 1/2 jaar in Oberwinter (zo lang werk ik nog in Duitsland). In de periode in Oberwinter hoop ik dan het interieur helemaal af te kunnen maken. Door de week blijf ik dan aan boord. Er moet natuurlijk nog veel gebeuren want het is niet meer dan een technisch vaarklaar casco. Ik kan 4 avonden per week er aan werken, misschien af en toe ook wat in de vakantieperiodes. Samen met een collega hebben we ons opgegeven voor een cursus voor het Rijnpatent, maar op dit moment missen ze nog 2 deelnemers en is het voorlopig tot januari uitgesteld. Mochten we de cursus alsnog kunnen doen en het examen halen, dan kan ik mooi de komende jaren wat op de Rijn en ook op de Moezel varen.
Het laatste luik in de opbouw geplaatst
Na de samenvoeging van romp en opbouw motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Exterieur op 25 september 2011

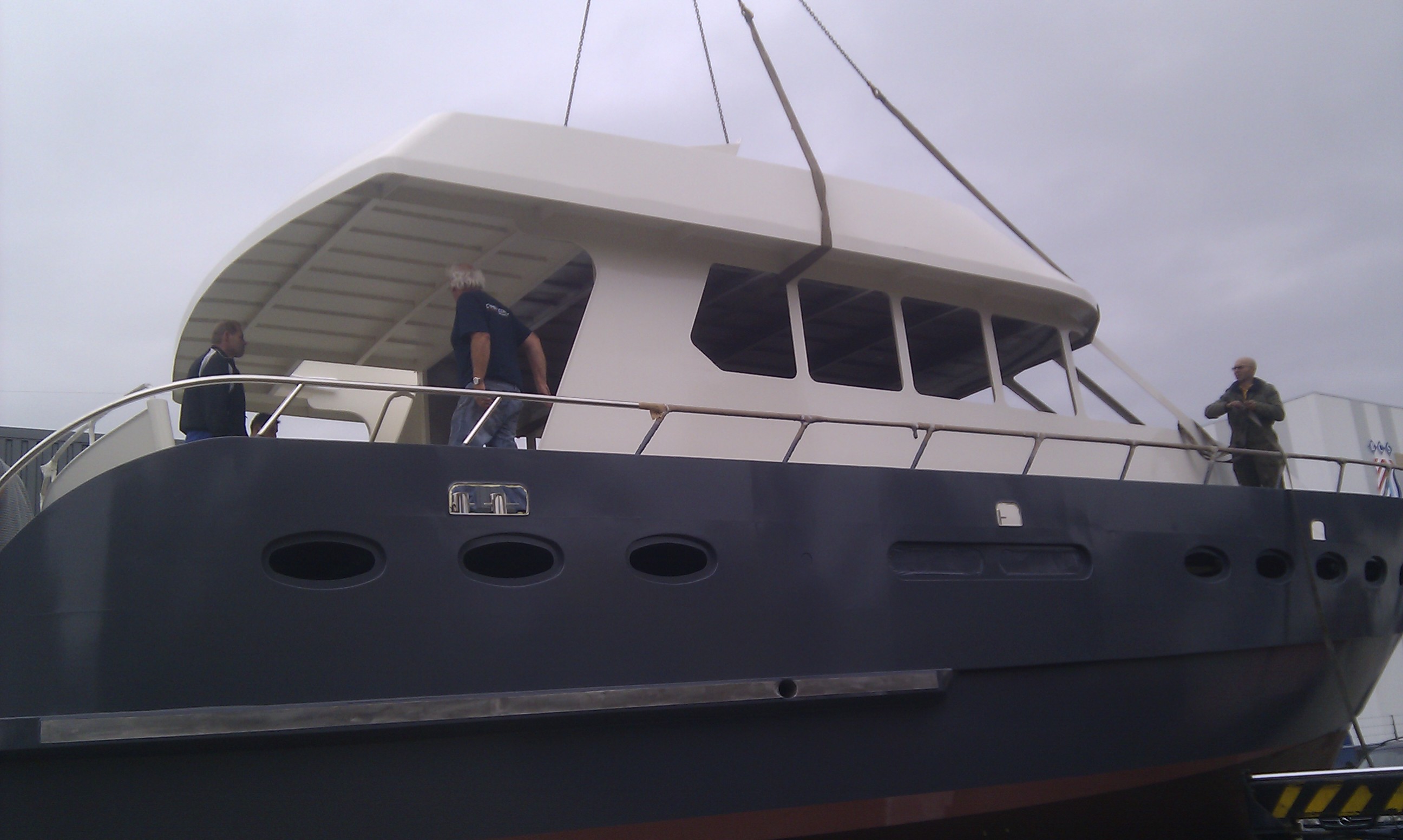

Eerder deze week werd de opbouw op de romp geplaatst. Dit weekend heb ik nog maar wat extra foto’s genomen. Ze spreken voor zich.
Motorjacht Xanthiona: eindelijk een compleet schip
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Exterieur op 22 september 2011

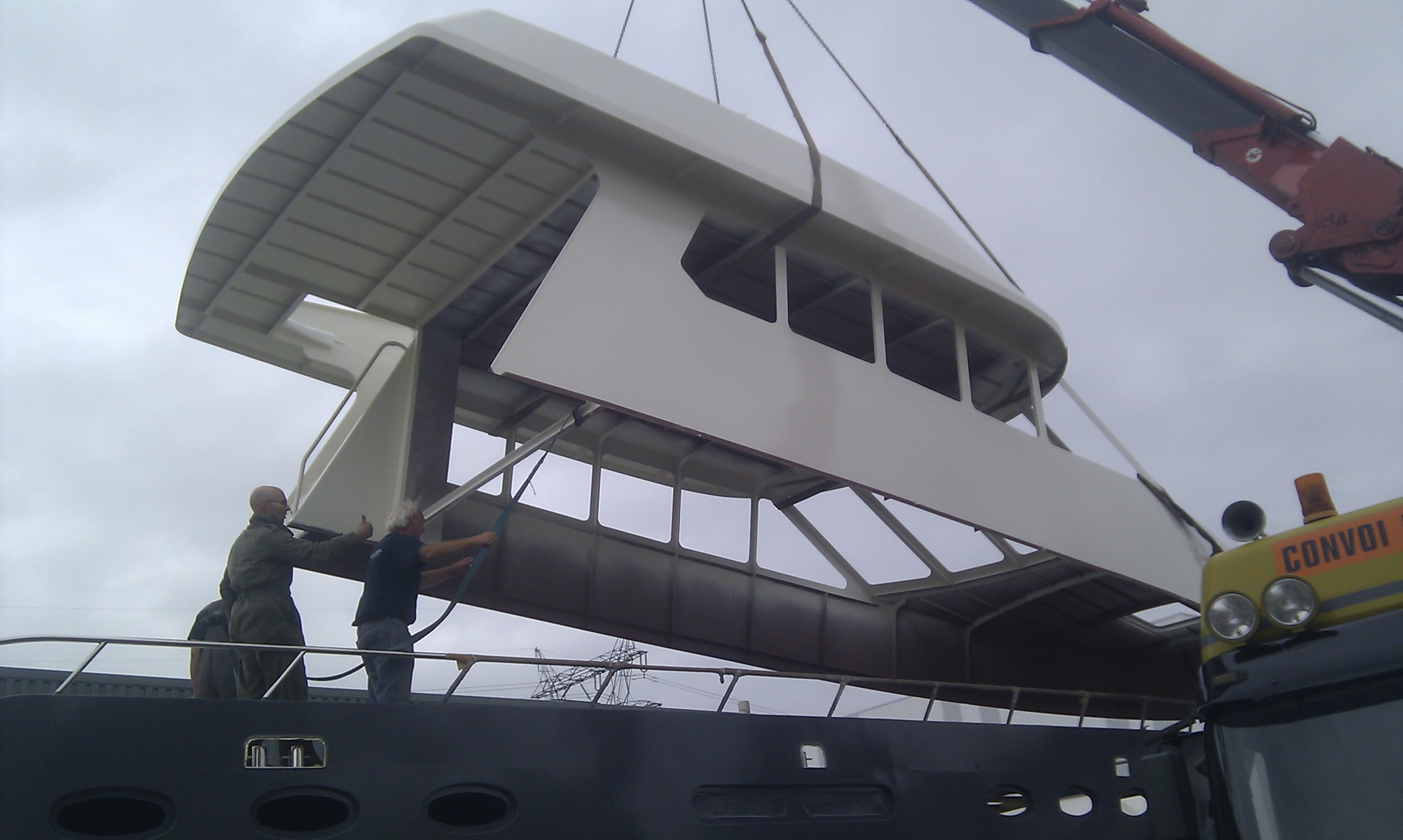

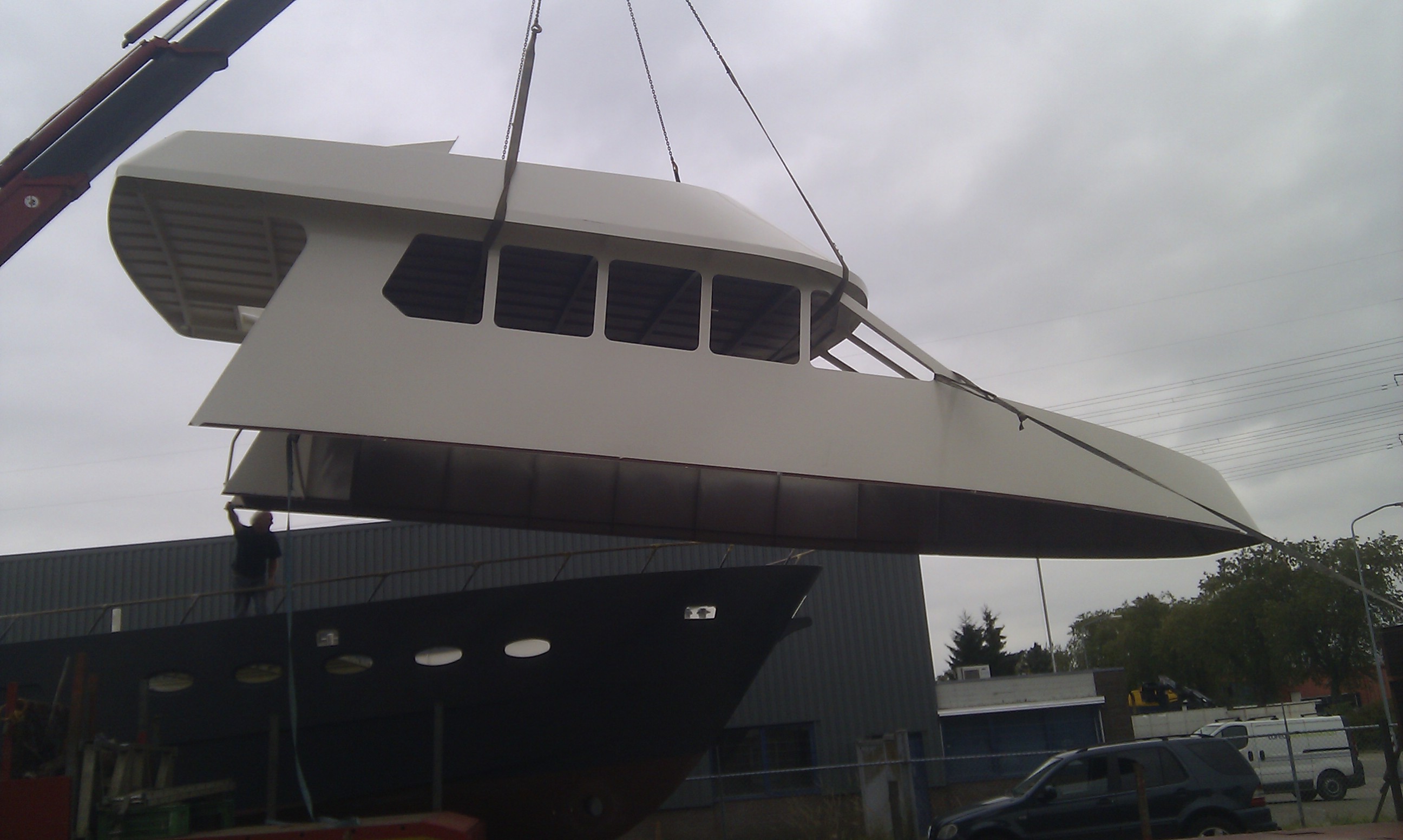

Op woensdag 21 September 2011 is de Xanthiona eindelijk een volwaardig schip geworden. De opbouw is een week eerder dan door MarHen Yachting aangegeven, op de romp geplaatst. Woorden komen te kort hier, de foto’s zeggen genoeg.

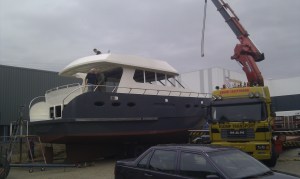

A ship is born
Motor eindelijk gearriveerd voor motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Bouw romp, Motor op 16 juli 2011

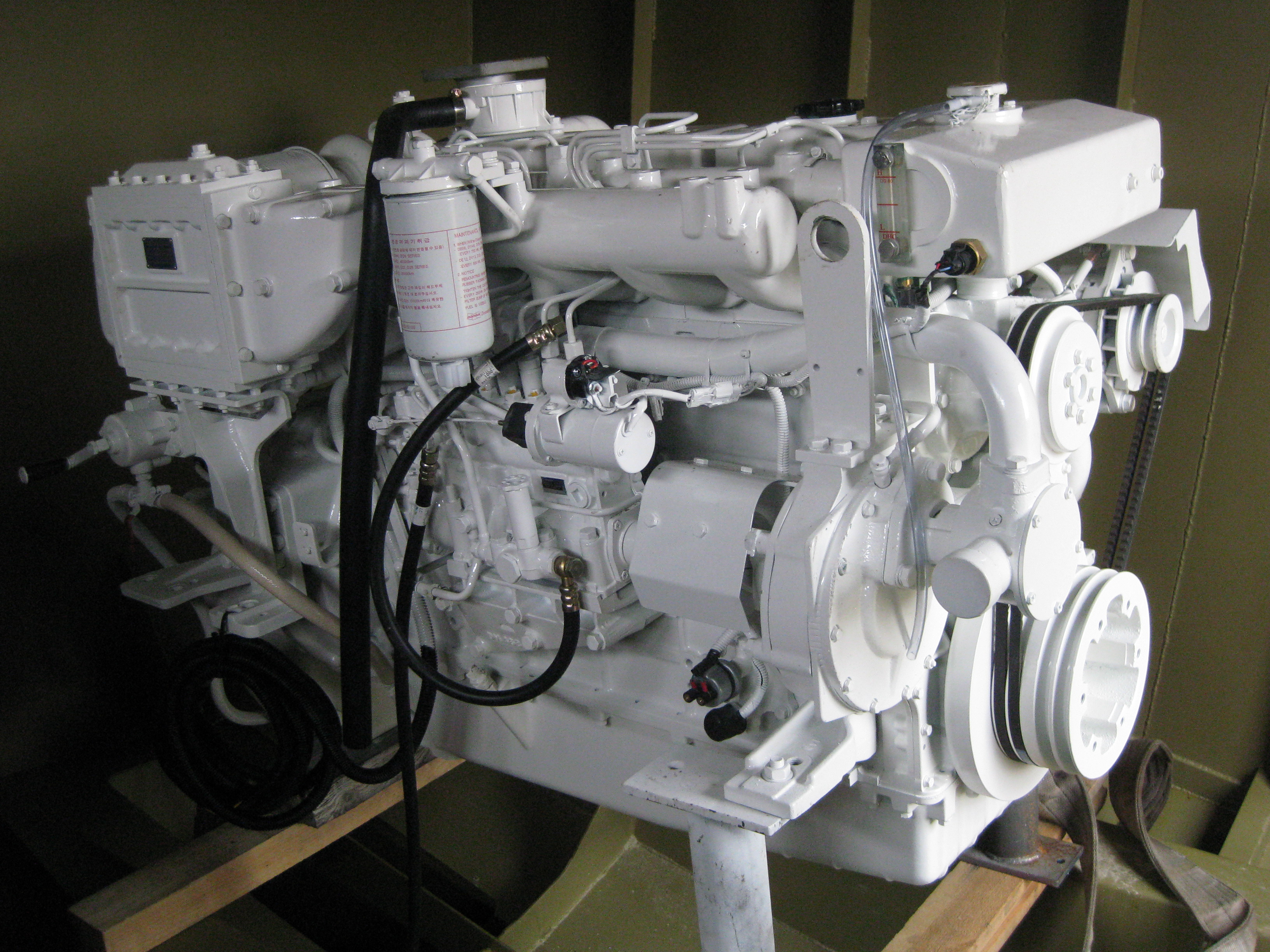

DOOSAN L086TIH
De DOOSAN L086TIH is na maanden wachten eindelijk gearriveerd en direkt dezelfde dag nog in de motorruimte gezet. Martin Pomp van MarHen Yachting kon nu direkt de lengte van de benodige schroefas opmeten en bestellen. Zodra deze binnen is, wordt de onderkant van de Xanthiona verder dichtgelast, het roer bevestigd en de stuurinrichting aangebracht. Dan zijn we een eind op weg met de romp. Maar er moet nog veel gebeuren voordat de Xanthiona vaarklaar is. De opbouw gaat waarschijnlijk over 3 weken naar de spuiter. De romp moet nog in de 2delaag primer, in de aflak en de Coppercoat antifouling erop. De ramen liggen in het magazijn te wachten totdat de opbouw op de romp gaat.

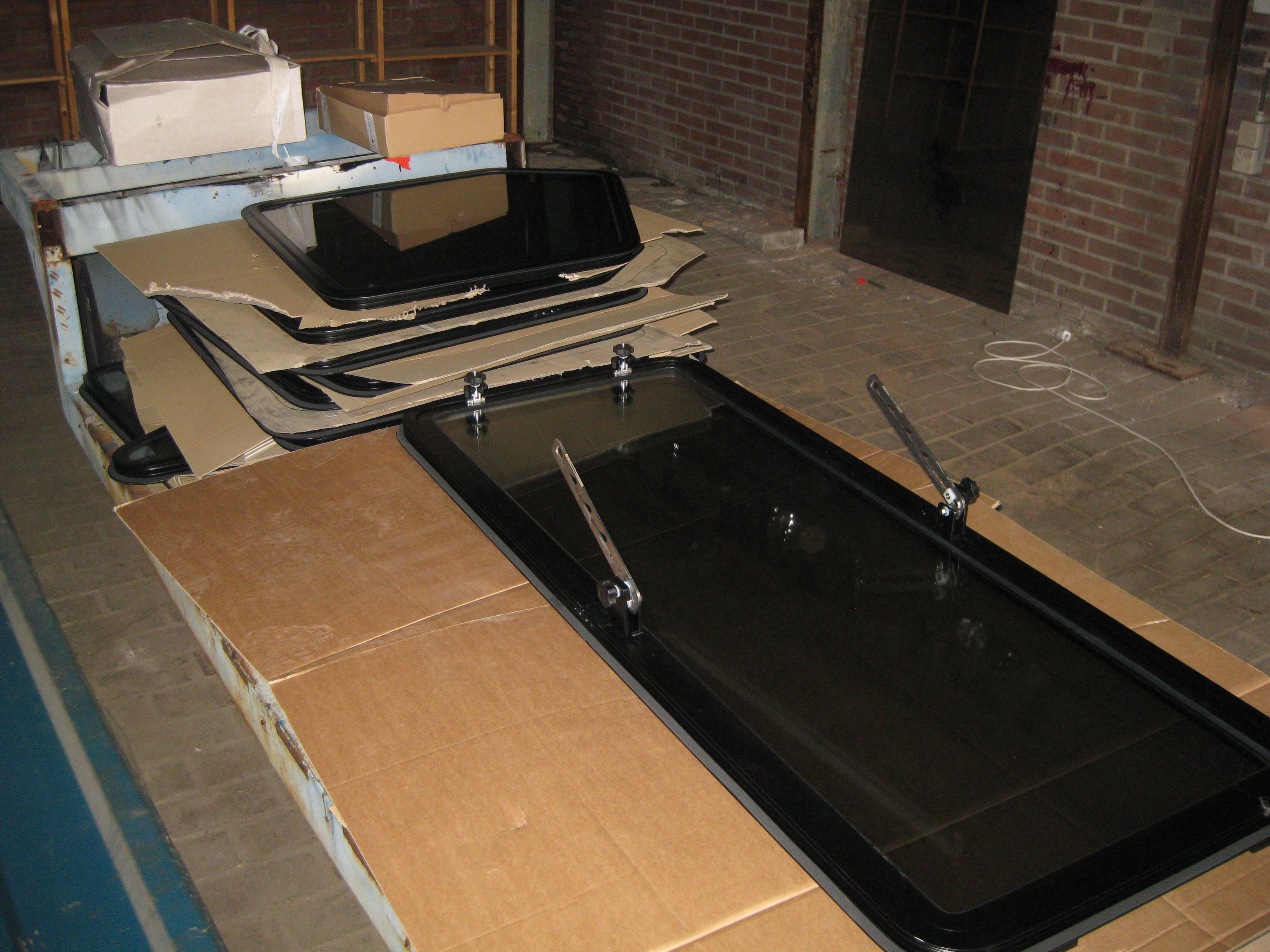

Ramen liggen te wachten op montage
Plamuurwerk opbouw motorjacht Xanthiona bijna klaar
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Exterieur op 15 mei 2011

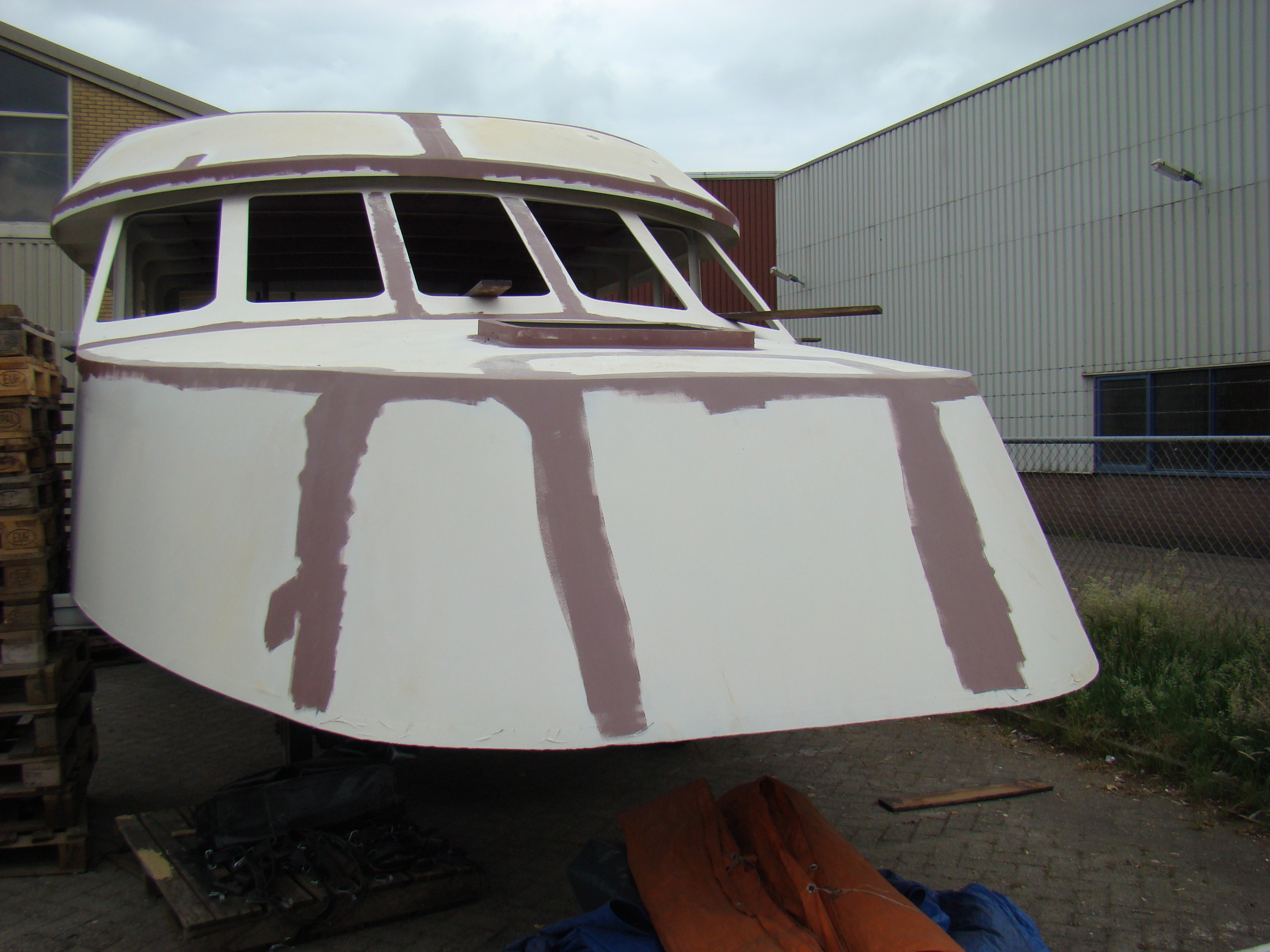

Plamuurwerk aan de opbouw van de Xanthiona
Het plamuurwerk van de opbouw van ons motorjacht Xanthiona is bijna klaar, zie foto. Meijer Boot Service voert het plamuurwerk uit, het ziet er allemaal mooi glad uit.
Opbouw motorjacht Xanthiona wordt geplamuurd
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Exterieur op 8 mei 2011
De opbouw 'geparkeerd'
Op advies van Martin Pomp van MarHen Yachting wordt de opbouw momenteel deels geplamuurd. Aanvankelijk dacht ik dat het laswerk allemaal zo precies zou zijn dat plamuren niet noodzakelijk zou zijn. Nu de eerste primer er op gespoten is en alles 1 egale kleur is zie je de overgangen tussen de staalplaten meer dan ik had gehoopt. Na het lassen worden de naden glad geslepen en dat blijf je toch enigszins zien. Dus momenteel staat de opbouw ‘geparkeerd’ in de buurt van de werf en wordt door een specialist alle lasnaden en overgangen mooi glad gemaakt.
Onder details van het plamuurwerk rondom de vaste trap.
Plamuurwerk aan vaste trap
Opbouw motorjacht Xanthiona in de primer
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Exterieur op 17 april 2011

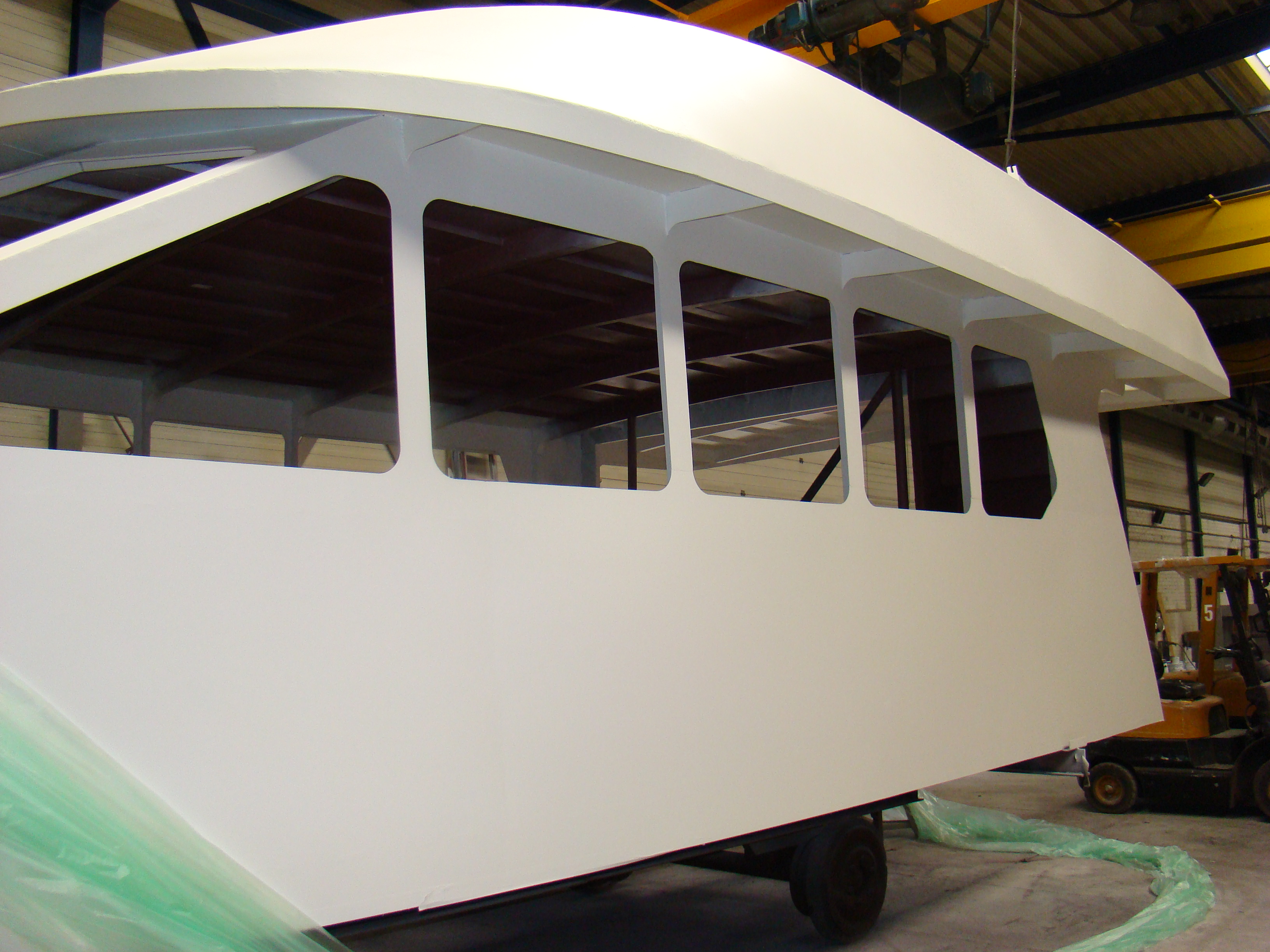

Met primer heel ander gezicht
De opbouw van het motorjacht Xanthiona staat inmiddels in de primer. Dat ziet er echt even anders uit nu het geheel 1 egale kleur is.
Vaste trap motorjacht Xanthiona gereed
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Exterieur op 22 maart 2011
Na wat ‘gepuzzel’ waar ik over schreef in het eerdere bericht Gepuzzel vaste trap is de trap inmiddels al weer enkele weken klaar. In vergelijking met een zusterschip zit er een trede minder in, maar je krijgt hierdoor een wat diepere trede, dus mijns inziens wat veiliger. Het ziet er strak uit en ik ben erg benieuwd hoe het er ziet als de opbouw over 2 weken terug is van de spuiter.
Vaste trap naar de flying bridge
