Geslaagde CE-inspectie voor motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Nieuws, Regelgeving, Veiligheid op 26 september 2019
CE certificaat
In begin september is de Xanthiona gekeurd voor de zogenaamde ‘CE’. Voor alle pleziervaartuigen korter dan 24 meter, gebouwd in Europa, geldt dat zij sinds 1994 moeten voldoen aan de eisen van Europese richtlijn betreffende pleziervaartuigen (Recreacional Craft Directive= RCD). De richtlijn beschrijft met name de technische- en veiligheidseisen waaraan een pleziervaartuig moet voldoen.
De richtlijn is inmiddels een aantal keren aangepast en richt zich nu mede ook op milieu-eisen. De laatste versie is de RCD 2013-53, de NL versie kun je hier downloaden. Er is ook een versie met veel begeleiding en verklaring, uitgegeven door ICOMIA (International Council of Marine Industry Associations), die je hier kunt downloaden. De richtlijn wordt vaak aangeduid met de term ‘CE’. Na goedkeuring, moet het CE waarmerk teken op het vaartuig worden aangebracht. Het motorjacht Xanthiona dat als technisch vaarklaar casco werd geleverd, is gebouwd volgens CE categorie B en waarvoor door de werf een CE IIIa verklaring is geleverd. Voor het voldoen aan de overige CE eisen tijdens de afbouw ben ik zelf verantwoordelijk en moet ik na afloop het jacht laten keuren. Deze keuring is onlangs uitgevoerd door het European Certification Bureau (ECB) Nederland in de vorm van een Post Construction Assessment (PCA).
De RCD onderkent 4 categorieen voor pleziervaartuigen:
-categorie A: voor pleziervaartuigen, geschikt voor golven hoger dan 4 meter en wind sterker dan 8 beaufort
-categorie B: voor pleziervaartuigen, geschikt voor golven tot 4 meter en wind tot maximaal 8 beaufort
-categorie C: voor pleziervaartuigen, geschikt voor golven tot 2 meter en wind tot maximaal 6 beaufort
-categorie D: voor pleziervaartuigen, geschikt voor golven tot 0.3 meter en wind tot maximaal 4 beaufort
Het ontwerp van de Xanthiona is volgens categorie A, maar is gebouwd volgens de eisen van categorie B. Ook de keuring is verlopen volgens categorie B. Naar ik meende werd voorheen de categorie A ook wel aangeduid als voor ‘ocean crossing vessels’. Categorie B was dan voor ‘coastal waters’. C en D waren dan voor ‘inland waters’, maar nu hanteert men de aanduidingen voor golven en wind. Tot nu toe vaar ik alleen op binnenwateren en bij wind rond 8 beaufort blijf ik lekker in de haven en golven van 4 meter heb ik nog nooit gezien op het binnenwater, ook niet op het IJsselmeer. Willen we naar Engeland met de Xanthiona, dan komen de eisen volgens B misschien nog van toepassing.
In de RCD zijn onder andere de eisen genoemd voor vluchtwegen. Zo is bepaald dat er vanuit elke slaapruimte 2 vluchtwegen moeten zijn, 1 vluchtweg maximaal langs de motorruimte en met de andere vluchtweg, die niet langer mag zijn dan 3 meter, moet men direkt naar buiten kunnen. Is bijvoorbeeld de vluchtweg via een vluchtluik die hoger is aangebracht dan 1.20 meter, dan moet er een vaste trap zijn naar het vluchtluik.
Zo worden verder de kleurcodes van de 230 V kabels en de 24 V kabels beschreven, mag er alleen soepele kabel worden gebruikt, met een bepaalde mate van brandveiligheid en moeten alle einden van kabels voorzien zijn van adereindhulzen. Er moet een handleiding zijn. Naviagtieverlichting, brandbeveiliging, emissie-eisen, geluidseisen, besturing, etc. etc., alles wordt genoemd. Sommige eisen lijken erg gedetailleerd, maar uiteindelijk gaat het om veiligheid en het niet in gevaar brengen van personen, dus het heeft absoluut nut.
Bij de bouw van het casco was een CE-inspecteur betrokken, die de werf begeleidde. Deze inspecteur had ik tevens ‘op afroep’ ingehuurd voor de afbouw. Zo verstrektte hij o.a. een groot aantal CE checklists, die voor mij leidend waren tijdens de afbouw. De checklist gaven een goed inzicht aan welke eisen een jacht moet voldoen. Tijdens de keuring werden een aantal niet-cruciale punten gevonden door de inspecteur en waar nodig gaf hij aanvullend advies/tips. Hieronder volgt een beschrijving van een aantal van de gevonden punten en hoe die zijn opgelost.
Onderste trede zwemtrap nu 30 cm onder water
De onderste trede van de zwemtrap bevond zich niet 30 cm onder water. Door het afzagen van een eind pijp bij de bevestiging van de zwemtrap, zakte deze tot 30 cm onder water.
Er was nog een brandblusser die niet vast gemonteerd stond tegen de wand. Eenvoudig beugel vastgezet, klaar.
Geen indicator aangetroffen dat zich een vloeistof in de bilge onder de motor bevindt. De inspecteur gaf aan dat een Rule Mate bilgepomp onderscheid maakt tussen water en olie en dus afslaat zodra hij olie detecteert. Toevallig had ik vanaf het begin al een Rule Mate 1100 in de bilge van de motorruimte aangebracht. Opgelost.
Er is geen voorziening aangetroffen dat tijdens zeegang pannen van het fornuis glijden. Door de technische inrichting van de 230 V installatie kan men tijdens het varen niet koken, zodra er geen walstroom meer is, wordt de uitgang waarop o.a. het kookplaatje is aangesloten, automatisch afgeschakeld van de 230 V door de Victron Quattro 5000 lader/omvormer. Door tevens een waarschuwing op te nemen in de handleiding dat er niet gekookt kan/mag worden tijdens zeegang is voldaan aan de eis.
Afdekdopje accupool boegschroef accu
Op de boegschroefaccu’s ontbraken de afdekdopjes van de accupolen. Aangebracht.
Er was geen voorziening voor ongewenste kortsluiting van de accupolen van de 2 V cellen van de 24 V service-accu. De polen zijn wel allemaal met een soort plastic-achtig iets afgedekt, maar inspecteur vond dit niet voldoende. Nu is er een afdekplaat over de gehele accubak aangebracht.
De startaccu’s konden meer dan 10 mm verticaal vrij bewegen. Door een strap kunnen ze nu niet meer omhoog.
Er was geen goed werkende noodlenspomp aangetroffen. Via Ebay.de een flinke losse pomp aangeschaft, die 18.000 liter per uur kan pompen.
Een brandblusser ontbrak binnen 2 meter van de hoofdstuurstand op de flying bridge. Brandblusser geplaatst.
Door ECB werden tevens een plaatje met de Watercraft Identification Code (WIN) en bouwersplaatje, met de gegevens van het jacht, geleverd. Deze zijn inmiddels ook aangebracht.

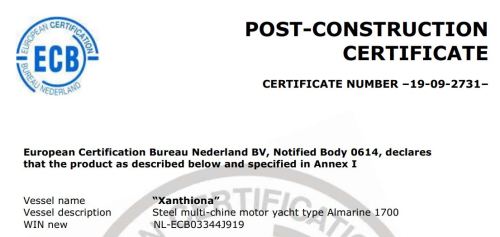

Hiermee voldoet de Xanthiona aan de eisen van de CE. Het certificaat is inmiddels binnen en ook doorgestuurd naar Register Holland, die nu het Uniebinnenvaartcertificaat (UBC) kunnen verstrekken. De inspectie vorig jaar voor het UBC was onder voorwaarde dat het schip voorzien was van CE. Dat is nu gebeurd, het wachten is nu op het UBC en dan voldoet de Xanthiona aan alle eisen.
Afdekking service accu
Extra brandblusser binnen 2 meter van hoofdstuurstand geplaatst
Start accu vastgezet met strap
Noodlenspomp gekocht op ebay.de
Route informatie met de Riverguide app nog niet geschikt voor motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Apparatuur & electronica, Reizen, Veiligheid op 15 september 2019
Twee weken geleden tijdens de terugtocht van de Xanthiona van Rotterdam naar Strand Horst, heb ik geprobeerd de app Riverguide Recreant te gebruiken. Riverguide is het innovatieplatform van en voor de vaarwegbeheerders, met als doelstellling de veiligheid, verkeersregulering, vlotheid en duurzaamheid op de landelijke vaarwegen en in havens te bevorderen. Het bestaat klaarblijkelijk al sinds 2017 en diverse provincies, Rijkswaterstaat en een aantal grote havens werken er aan mee.

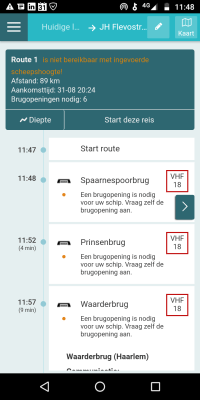

Riverguide recreant app
Tot nu toe gebruik ik PC-Navigo en dat bevalt goed. PC-Navigo heeft veel mogelijkheden en en voor mij is de route-planning het belangrijkst. Op basis van hoogte, breedte en diepgang kan PC-Navigo de vaarroutes van punt A naar punt B berekenen. Met de breedte van 5.50 meter en een hoogte van 7.00 meter (met antennes neer: 6.05, met radarbeugel neer: 5.40) kan ik met de Xanthiona lang niet overal varen. Route planning is dus essentieel. Ook kun je met PC-Navigo tussengelegen aanlegplaatsen opgeven, zodat niet alleen de kortste route wordt berekend, zie bijvoorbeeld vorig bericht, waarbij we via Leiden en Haarlem terug varen naar Strand Horst en niet via de kortste route via het Amsterdam-Rijnkanaal.
Het mooie van PC-Navigo is ook dat het gebruik maakt via internet van de meeste actuele gegevens van het River Information System (RIS), de gegevens van o.a. de stremmingen die door Rijkswaterstaten van de diverse Europese landen via het RIS bekend worden gesteld. Stremmingen van dag tot dag, die van invloed zijn op de te varen route, PC-Navigo houdt hier rekening mee en zorgt eventueel voor een alternatieve route.
Geen doorgang via Waddinxveen en Boskoop vanwege werkzaamheden
Riverguide zou op basis van de meest actuele data hetzelfde moeten doen, echter helaas waren onze ervaringen met Riverguide niet goed. Op zich lijkt het een aardige app, geinstalleerd op een Android telefoon, biedt het de mogelijkheid een begin- en eindpunt van een route in te voeren. Het houdt ook rekening met de afmetingen van het schip en zou dus op basis van de actuele stremmingen een route moeten berekenen.
Het eerste pijnpunt is dat Riverguide wel weet dat er een stremming is, maar niet de gegevens van de stremming toont. Zo kon ik tijdens de terugtocht van Rotterdam naar Strand Horst klaarblijkelijk volgens Riverguide niet via Waddinxveen en Boskoop, de app verwijst vervolgens naar een email van RWS.
RWS geeft aan dat het wel kan, maar niet voor 09.30 en niet na 16.00

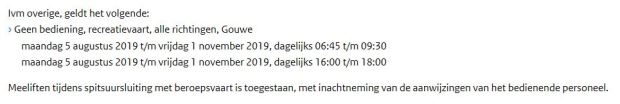

Bij het bekijken van de detail gegevens op de site van RWS bleek dat er werkzaamheden waren en dat er voor 09.30 en na 16.00 uur door de recreatievaart niet gevaren kon worden, maar binnen die tijd dus wel. Ook kon ik vanuit Leiden niet verder naar Haarlem door werkzaamheden aan een bepaalde brug volgens de app.
De site van RWS gaf echter in detail aan dat er elke 2 uur een bloktijd van een half uur was dat de brug wel open was. Jammer dat Riverguide er geen rekening mee hield en meldde dat het niet mogelijk was deze route te varen.
Op basis van AIS positie geen route, via GPS positie wel een route
Riverguide kent verder niet alle ligplaatsen zoals die in PC-Navigo wel bekend zijn, met name in ons geval waren er geen ligplaatsen in het centrum van Haarlem. Bij het gebruik van de paar ligplaatsen die Riverguide voor Haarlem had, maakt het verschil uit of je voor of na een brug ligt. Bij de ene ligplaats voor de beweegbare brug zegt Riverguide: no go. Met een ligplaats net na de beweegbare brug is er wel een route beschikbaar.
Uiteraard heb ik mijn ervaringen gedeeld met het ontwikkelteam van Riverguide. Ze reageren snel en staan erg open voor feedback om de app te verbeteren. Volgens hun zullen zeker in een volgende versie de detail gegevens van de stremmingen ook in Riverguide zichtbaar zijn. Omschakelen naar andere sites is dan niet nodig.
Nadat ik nogmaals een route probeerde te plannen van mijn ‘huidige locatie’ (dat was Haarlem op dat moment, net voor de laatste spoorbrug), was het wederom niet mogelijk naar Strand Horst te varen. Na feedback met Riverguide bleek dat de app rekening houdt met de AIS positie, zoals die op dat moment bekend is. Klaarblijkelijk, volgens het team, spoort dat niet met de actuele GPS positie. Door het verwijderen van het profiel van de Xanthiona, wordt er geen rekening meer gehouden met de AIS positie en wordt de GPS positie gebruikt voor ‘huidige locatie’. Nu was er wel een route berekend.
Lijstweergave in Riverguide is handig voor details van bruggen en sluizen
Nou hoef ik mezelf niet te zien varen op een 5 inch telefoonschermpje, want hiervoor heb ik mijn navigatie-PC met PC-Navigo op een 18 inch scherm, maar de app geeft via de ‘Lijst’ weergave wel in een handig overzicht de brughoogtes, VHF kanalen en telefoonnummers. In principe is dat in PC-Navigo ook beschikbaar, maar met de Riverguide app lijkt dat iets makkelijker en handzamer.
Er is ook een Windows versie van Riverguide, bedoeld voor de binnenvaart. Na het installeren van die versie op de windows navigatie-PC, bleek dit ook echt voor de binnenvaartschippers te zijn, want geen enkele ligplaats voor de pleziervaart was zichtbaar in het programma.
Wellicht na meer feedback en het doorvoeren van de nodige verbetering kan Riverguide recreant zijn nut bewijzen. Zeker naast PC-Navigo en als mogelijke back-up lijkt het me bruikbaar.
230 Volt perikelen op motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Electrisch, Veiligheid op 22 februari 2019
Walstroom ligt er uit!

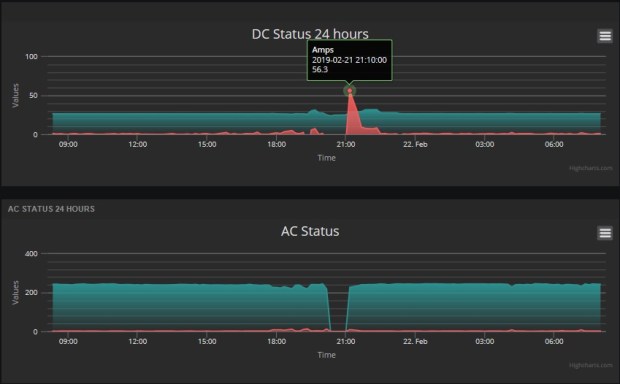

Ons motorjacht Xanthiona wordt nu al enkele maanden bewoond. Een aantal keren schakelde de met een 16A aardlek/zekering beveiligde walstroom uit.
Doordat de Victron Quattro hier direct op reageert door vanuit de service accu de 24 V om te vormen naar 230 V, merk je als bewoner weinig van het uitvallen van de walstroom. De service accubank van 980 Ah houdt dit een tijd lang vol, maar eenmaal leidde dit tot een uitputting van minder dan 50 % van de accubank. Hier kunnen de 12 x 2V tractiebatterijen tegen, maar liever niet. Reden tot nadenken wat het probleem kan zijn en hoe dit op te lossen.
Laat ik voor op stellen dat een collega/bevriende motorbooteigenaar zwoer bij een ‘generatorperiode’ tijdens de avond zo rond het eten koken. Je zet om 17.00 uur je vrij flinke generator van ca. 10-15 Kw aan en dan laat je hem lopen tot rond 20.00 uur. In die tijd ga je alle dingen doen die veel stroom gebruiken: eten koken, vaatwasser aan, wasmachine aan, strijken, etc. Goede filosofie, kans op problemen: klein.
Echter door het stellen van prioriteiten heb ik nog steeds geen generator aan boord, bovendien twijfel ik erg of ik wel zo’n zware generator van 10-15 Kw wil of dat het beter is om een lichtere van ca. 6-8 Kw te nemen. De Xanthiona is nu dus afhankelijk van wat de wal levert aan stroom en wat de Victron Quttro van 5000 W kan bijleveren. Dat is eenvoudig: de wal levert momenteel 16 A, dat is ca. 3680 W + de 5000 W van de Quattro is totaal ca. 8700 W. De Quattro kan overigens een piek aan van 7500 W.
Dit zou betekenen dat je 4 apparaten van elk 2000 W tegelijkertijd zou kunnen gebruiken, zonder dat dit problemen zou moeten geven. Een waterkoker, koffiezetapparaat, kookplaatje, magnetron, oven, boiler, wasmachine en strijkijzer gebruiken allemaal ongeveer zo rond de 2000 W. Vanavond viel de walstroom weer uit, terwijl slechts de waterkoker en de vaatwasser aan waren, ca. 4000 W dus. Hoe kan dit?
Een deel van de verklaring zit in het extra verbruik van stroom door apparaten, waarvan je niet weet dat die op dat moment aan staan. Als de centrale verwarming bijvoorbeeld aan slaat, wordt er ca. 7 A gebruikt = ca. 1600 W. Gebruik je op hetzelfde moment ook nog eens warm water in de keuken, dan zal de plintboiler ook direct beginnen met het weer opwarmen van het net binnengestroomde koude water. Dat ding vreet stroom, hij is ca. 2300 W. Je bent je er misschien niet van bewust, maar ongemerkt worden er meer apparaten gebruikt dan je denkt.
Aardlekautomaat
Is dit gezamenlijk meer dan de 3680 W van de walstroom, dan springt de Quattro bij en levert de aanvullende stroom uit de serviceaccu’s. Nadat er een aantal apparaten uit gaan en/of minder stroom verbruiken en het totaal weer minder is dan 3680 W, bijvoorbeeld nu nog maar 2500 W, dan gaat de Quattro de overige stroom van 1180 W gebruiken om de accu’s weer bij te laden. Vanuit het gezichtspunt van de walstroom wordt er dus nog steeds maximaal 3680 W verbruikt, verdeeld over 2500 en 1180 W. Is er een tijd lang veel meer dan de 3680 W verbruikt, dan zal de serviceaccu leger zijn en zal de Quattro proberen maximaal en net zo lang bij te laden totdat de accu’s weer vol zijn. Hier zit een deel van het probleem, je gaat op een gegeven ogenblik wel minder apparaten gebruiken, maar door het bijladen van accu’s is het totale stroomverbruik vanuit de wal nog steeds en vrij lang 3680 W. En daar kan waarschijnlijk de 16A aardlek/zekering niet tegen, die is ook thermisch beveiligd en wordt door het langdurig stroomverbruik te warm en schakelt uit. Althans dat vermoed ik. Vandaag nog even een foto opgevraagd van de aardlek/zekering en de foto bevestigd dat het inderdaad om een gecombineerde aardlekschakelaar/zekering gaat, zo’n ding heet dan eigenlijk ook aardlekautomaat. De RCBO op de foto staat voor Residual Current Breaker with Overload protection.
Is er een oplossing voor het wel eens ‘onterecht’ uitvallen van de walstroom?
Er zijn 2 dingen die bijdragen aan een oplossing. Ten eerste heeft de Quatttro 2 uitgangen, waarvan 1 afschakelt als er geen walstroom is en geen generator loopt. Op die uitgang had ik een groepenkast aangesloten met daarop de zware gebruikers. Dit is om te voorkomen dat als er geen 230 V is van de wal of de generator, dat je dan niet je accu’s leeg trekt, omdat de Quattro immers de 24 V omzet naar 230 V. Echter die 2e uitgang schakelde in de vorige haven regelmatig af terwijl er nog wel walstroom was. Daarom heb ik toen maar voor het gemak van de huidige bewoner de 2e groepenkast ook op de 1e uitgang gezet, zodat alles blijft werken. Later heb ik me gerealiseerd dat dit vermoedelijk kwam door een te laag voltage van de walstroomaansluiting en de Quattro schakelt die 2e uitgang dan automatisch uit. Ik zou, nu de Xanthiona in een andere haven ligt met betere stroomvoorziening, de 2e groepenkast met de zware gebruikers weer terug kunnen zetten op de 2e uitgang van de Quattro. Dat heeft dan wel als nadeel dat bij eventueel uitval van de walstroom, bijvoorbeeld de oven, de vaatwasser of de wasmachine het niet meer doet, maar de bewoner komt er in ieder geval achter, want zijn eten is niet klaar of de vaat of z’n kleren zijn niet schoon.
Hoeveelheid walstroom bijregelen met MultiControl
Wat ten tweede bijdraagt is het bijstellen van de hoeveelheid stroom die door de walstroom aansluiting gaat. Immers na uitval van de walstroom, zullen de accu’s voor een deel leeg zijn en na het terugzetten van de schakelaar voor de walstroom zal de Quattro de accu’s maximaal bijladen. Volgens goed gebruik moet je accu’s maximaal met 10-20% van zijn vermogen laden. De 980 Ah accu’s laad ik met 10 %, dat is 98 A. Dat is rond 10-12 A bij 230V. Door op de MultiControl de maximale binnenkomende stroom terug te draaien naar bijvoorbeeld 12 A, zal er dus minder stroom door de aardlekautomaat gaan en zal hij ook minder/niet warm worden en niet opnieuw uit slaan. Echter het laden van de accu’s zal nu langer duren, zeker als je tussendoor weer 230 V apparatuur gaat gebruiken. Dan wordt met de beschikbare stroom niet meer maximaal geladen, een deel gaat dan naar de apparatuur.
Om dan toch nog met een wat hogere stroom te kunnen laden of in ieder geval naast het laden nog wat 230 V apparatuur te kunnen gebruiken, zou een oplossing kunnen zijn, de aardlekautomaat van 16 A te vervangen door een aardlekautomaat van 20 A. Ik denk dat dit kan, vanuit de wal is de beperking nog steeds 16 A, er wordt niet opeens meer geleverd, maar wellicht kan de 20 A aardlekautomaat er beter tegen om wat langer een hogere stroom door te laten en zal hij minder snel afschakelen.
Een andere oplossing is uiteraard het concept van de ‘generatorperiode’ volgen, hup dat ding aan, maximaal stroom leveren en er gaat niets meer door de walstroom aansluiting. Moet je wel natuurlijk eerst dat dure ding kopen.
Of heeft iemand anders betere suggesties/ideeën?
Veiligheidsinspectie voor CvO motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Regelgeving, Veiligheid op 21 december 2018
Deel 2 van de inspectie voor het Certificaat van Onderzoek (CvO) is de veiligheidsinspectie. In het bericht Alsnog CvO voor motorjacht Xanthiona beschreef ik waarom de Xanthiona moet voldoen aan de eisen van het CvO (L x B X D > 100 = CvO). De inspectie voor het CvO bestaat uit een casco-inspectie zie (vorig bericht) en een veiligheidsinspectie. Deze werd op 13 november aan boord van de Xanthiona in Rotterdam Marina uitgevoerd door NBKB inspecteur Pascal van Weelden, die onder andere voor Register Holland werkt, de organisatie die de CvO certificering voor de Xanthiona verzorgd.
De Xanthiona in Rotterdam Marina
De Xanthiona is een onder CE gebouwd jacht volgens de Europese richtlijn 2013-53-EU (vaak ‘de CE’ genoemd). Schepen die aan de CE voldoen worden als voldoende veilig beschouwd en daarom zijn er minder eisen van de CvO van toepassing op een CE pleziervaartuig. Het gaat bij pleziervaartuigen gebouwd onder CE, om het hebben van de juiste aantallen zwemvesten, de juiste aantallen brandblussers, verbandtrommel, een bootshaak, een verrekijker, een bord ‘Redden van drenkelingen’, juiste markering met tekst van vulopeningen aan dek, vrij zicht vanaf de stuurpositie, een marifoon, AIS en een krachtige schijnwerper (op batterijen). Het gaat niet alleen om zulke simpele zaken, maar ook om een bepaald gewicht van het anker ten opzichte van het gewicht van het schip, bepaalde lengte van het ankerketting, noodafsluiters voor de brandstoftanks en in de richtlijn worden nog zaken genoemd over geluidsniveau bij de stuurstand, voortgebracht geluid en verwarmingstoestellen. De eisen voor een gasinstallatie zijn niet van toepassing, want er is geen gas aan boord van de Xanthiona.
Om goed voorbereid te zijn op de veiligheidsinspectie had ik al 3 zelf-opblaasbare zwemvesten, 3 maal een 9 liter schuimbrandblusser en het bord ‘redden van drenkelingen’ gekocht. De Xanthiona heeft een automatisch brandblusinstallatie in de motorruimte, daarom vond ik 3 maal een 9 liter schuimblusser wat overdreven, zeker omdat er ook geen gasinstallatie aan boord is. De inspecteur vond dat ook en de Xanthiona kan volstaan met 2 maal 9 liter schuimblussers. Uit veiligheidsoverwegingen had ik zelf al in de keuken en elke slaapkamer een 6 liter schuimblusser geplaatst. Ook zijn er meer dan voldoende rookmelders.
De inspectie verliep soepel en er werd door de inspecteur in het rapport de volgende punten vermeld:
1. Europanummer moet aan beide zijden van het schip en aan de achterzijde zijn aangebracht. Let op: hoogte van de tekens tenminste 20 cm.
2. Thuishaven en letter van het land (N), waarin deze thuishaven is gelegen, moeten aan beide zijden van het schip of aan de achterzijde zijn aangebracht. Let op: hoogte van de tekens tenminste 15 cm.
3. Vulleidingen van de brandstoftank(s) zijn niet voorzien van een aansluitkoppeling volgens de Europese norm EN 12827.
4. Stickers “SOS-afsluiter” moeten op het luik naar de ruimte waar de bedieningsinrichting van de SOS-afsluiter(s) op de brandstoftank(s) zijn opgesteld, zijn aangebracht.
5. Lensafsluiter(s) bilge is niet verzegeld/voorzien van een ketting met hangslot.
6. Afsluiters op standpijpen, welke niet op leidingen zijn aangesloten, zijn niet afgedopt.
Aan het einde van de inspectie was er nog een flinke verrassing, daarover in het volgende artikel meer.
Helaas ben ik het met een deel van de gevonden punten niet eens. Hieronder per punt hoe een aantal zijn verbeterd/opgelost of de reden waarom ik denk dat de gevonden punten niet terecht zijn.

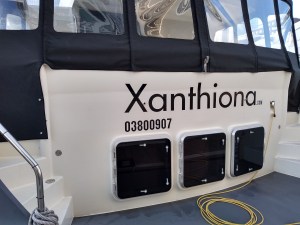

ENI-nummer alleen aan achterzijde, goed leesbaar en onuitwisbaar, 12 cm
1. Rapport: Europanummer aan beide zijden van het schip en aan de achterzijde, letterhoogte min 20 cm. Als een pleziervaartuig gecertificeerd is voor de CvO krijgt het een uniek Europa-nummer, die in een centrale europese database wordt bijgehouden. De Europese richtlijn voor de CvO beschrijft dat het nummer op het schip moet worden aangebracht, maar er is niet vermeld waar en hoe groot. Het nummer heb ik nu op de achterzijde goed leesbaar en onuitwisbaar aangebracht met een lettergrootte van 12 centimeter. Volgens het Binnenvaartpolitiereglement (BPR) moeten kentekens (naam, eventueel thuishaven/woonplaats) van kleine schepen (schepen kleiner dan 20 meter) goed leesbaar en onuitwisbaar aan de buitenzijde worden aangebracht, maar er wordt niet gesproken over de lettergrootte en ook niet waar de kentekens moeten worden aangebracht. Ik vind de achterzijde voldoende en dat vindt de NBKB inspecteur Rob Klaassen ook, zoals ik lees op zijn website Akwadrant:

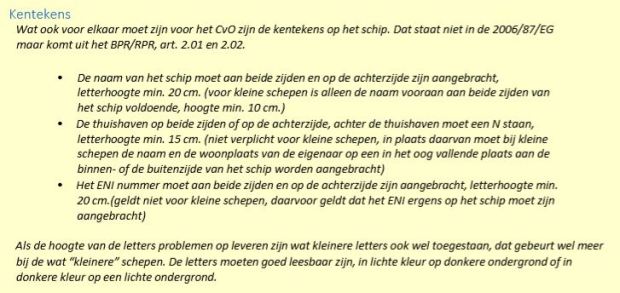

Kentekens kleine schepen volgens Akwadrant
2. Rapport: Thuishaven en letter van het land (N), aan beide zijden van het schip of aan de achterzijde, hoogte van de tekens tenminste 15 cm. Ook hier ben ik het niet mee eens. Het BPR vermeld het volgende voor kleine schepen:
BPR: kentekens kleine schepen
Op de Xanthiona is volgens de eisen van het BPR, de naam en de woonplaats van de eigenaar op een voldoende opvallende plaats aangebracht:
Naam en woonplaats eigenaar op een opvallende plaats zichtbaar

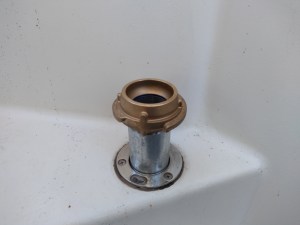

Vulkoppeling volgens de richtlijn
3. Rapport: Vulleidingen van de brandstoftank(s) zijn niet voorzien van een aansluitkoppeling volgens de Europese norm EN 12827. Dit punt was ik nergens in de Europese richtlijn voor de CvO tegengekomen, maar het was vrij eenvoudig opgelost. Het betreft een buisje met een snelkoppeling. Deze is inmiddels gekocht en kan indien nodig bij het tanken worden gebruikt.
Sticker noodafsluiter
4. Rapport: Stickers “SOS-afsluiter” moeten op het luik naar de ruimte waar de bedieningsinrichting van de SOS-afsluiter(s) op de brandstoftank(s) zijn opgesteld, zijn aangebracht. Over deze noodafsluiter van de brandstoftanks is wel wat discussie. Ik heb van andere jachtschippers begrepen dat er inspecteurs zijn die vinden dat de noodafsluiters aan dek bedienbaar moeten zijn. Dat gaf mij ook al wat hoofdpijn, want ik meende in eerste instantie dat dit moeilijk wordt op de Xanthiona. Dan zal er met kabels en katrolletjes iets gemaakt moeten worden. De inspecteur vond het echter voldoende als de stickers op het hoofdschot achter het bed worden aangebracht. De stickers heb ik inmiddels gekocht, maar moet ik nog aanbrengen.
5. Rapport: Lensafsluiter(s) bilge is niet verzegeld/voorzien van een ketting met hangslot. Dit is ook een punt waar ik het niet mee eens ben. Naar mijn mening is dit punt niet van toepassing voor een onder CE gebouwd pleziervaartuig. De ketting met hangslot voor de lensafsluiters worden genoemd in artikel 8-08 lid 10 en 11 van de Europese richtlijn. Deze is volgens artikel 21.02 van diezelfde richtlijn niet van toepassing voor pleziervaartuigen gebouwd onder CE:
Hangketting met slot niet van toepssing
6. Rapport: Afsluiters op standpijpen, welke niet op leidingen zijn aangesloten, zijn niet afgedopt. Dit punt was ook al tijdens de casco-inspectie opgemerkt, waarbij tevens werd opgemerkt dat de afsluiters op de standpijp voor afvoer, hoger boven de waterlijn moeten zijn aangebracht. Inmiddels is dit verbeterd:

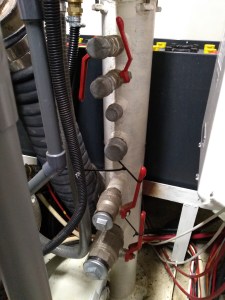

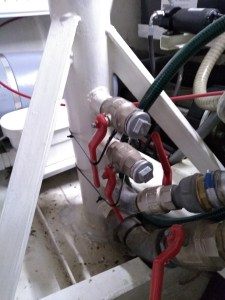

Doppen op standpijp voor afvoer van water
Doppen op standpijp voor aanvoer van water

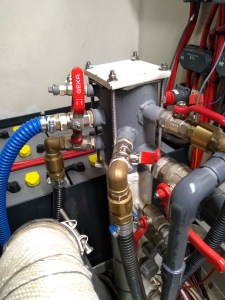

Aansluitingen hoger boven waterlijn aangebracht
De inspectie die aanvankelijk relatief eenvoudig leek, levert nu toch een aantal punten op waarmee ik het niet eens ben. Zodra de sticker voor de noodafsluiter is aangebracht, zal ik reageren op het rapport van Register Holland en dan is het afwachten hoe zij hier mee om gaan. Uit bovenstaand artikel blijkt ook dat er door de diverse inspecteurs soms op verschillende wijze wordt beoordeeld. Dit werd nog eens bekrachtigd tijdens de waardebepaling 2 weken later door TVM verzekeringen, die een expert langs stuurde die tevens NBKB inspecteur is. Hij was het o.a. met mij eens dat de afsluiters voor de bilgepompen niet dicht moeten staan en ook geen ketting met hangslot nodig hebben. Dat is mede uit verzekeringsoverwegingen; liever een milieuconflict dan een gezonken jacht.
EDIT 23-12-2018: Na nog eens alle relevante eisen voor de CvO bekeken te hebben, blijkt dat ook de koppeling voor de vulleiding van de brandstoftanks (punt 3) en de stickers voor de noodafsluiters (punt 4), niet gelden voor een pleziervaartuig gebouwd volgens de CE richtlijnen. Als zodanig is ook mijn reactie op het inspectierapport naar Register Holland gestuurd. Nu afwachten wat de tegenreactie is.
FirePro brandbeveiliging voor motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Regelgeving, Veiligheid op 3 oktober 2018
Eindelijk, na jaren is de motorruimte van ons motorjacht Xanthiona nu beveiligd tegen brand. Dit had uiteraard vanaf het begin gemoeten, maar andere prioritieiten, de kosten en niet wetend met welk systeem leiden tot uitstel. Diverse systemen zijn de revue gepasseerd, o.a.:
Voorbeed van aerosol blusunit Stat-X
–Stat-X van Protec of AF-X, een aerosol blusmiddel
–Rola marinefire met FM200 blusmiddel
–PAFSS van Kling brandbeveiliging, een pneumatisch ontsteking met diverse blusmiddelen
-traditionele brandblussers met of zonder zelfontsteker
–FirePro, een aerosol blusmiddel (voor werking van aerosol systeem klik op link)
Voorbeeld van FirePro aerosol blusmiddel
De CE verwijst naar ISO 9094-2 2002 Fire protection voor kleine schepen van 12-24 meter, die inmiddels al weer vervangen is door ISO 9094:2015 Fire protection voor kleine schepen tot 24 meter. Volgens de ISO moet een jacht met een motor groter vermogen dan 120 kW voorzien zijn van een permanent geinstalleerde brandblusinstallatie.
Deze permanente blusinstallatie mag manueel bediend worden of automatisch ontsteken. Bij manuele bediening moet de blusinstallatie geactiveerd kunnen worden vanaf de (hoofd-)stuurstand en als afstand tussen stuurstand en motoruimte ingang groter is dan 5 meter, dan ook manueel bediend vanaf motorruimte ingang. Een automatisch blussysteem moet een indicatie hebben dat het systeem geactiveerd is.
FPX 103C, het intelligente hart van het automatisch brandblussyteem
Bij de Xanthiona heb ik gekozen voor een automatisch brandblussysteem voor de motorruimte, omdat ik de motorruimte ook beveiligd wil hebben als we niet aan boord zijn. De motorruimte is namelijk meer een technische ruimte, met daarin o.a. veel elektra en electronica, enkele elektrische apparaten (hydrofoor, lader/omvormer en dekwaspomp), de centrale verwarming en in de toekomst een generator. Alles is uiteraard volgens de voorschriften aangesloten en beveiligd, maar om elk risico uit te sluiten, ook als we er niet zijn, is een automatisch systeem beter.
Uiteindelijk heb ik gekozen voor het aerosol blussysteem van FirePro, geleverd door IGVAB. Bij een aerosol blussyteem zit in de blusunit een zeer compacte chemische vaste stof. Bij activering zal de vaste stof zich omzetten in een ultrafijne aerosol blusstof. Voor de verdere uitleg en werking van een aerosol systeem, zie vooral de FAQ. FirePro vind ik voor wat betreft de techniek, de blus kwaliteit, de mogelijkheden en prijstechnisch het meest gunstig.
FirePro FP2000, 100 mg per m3, genoeg voor de motorruimte van de Xanthiona
De installatie is deels zelf geinstalleerd en gecontroleerd en gecertificeerd door Westveer Multi-techniek. Het systeem bestaat uit een de FPX103C controle unit en een FP2000 blusunit. De controle unit is gemonteerd naast de ingang van de motorruimte en heeft de mogelijkheid om ook manueel te worden bediend.
3 mogelijke brandhaarden, rechts electronica/elektra, midden motor, links CV/genarator
In de motor/technische ruimte voorzie ik drie mogelijke brandhaarden, dat zijn aan de (op de foto) rechterzijde met veel electronica en elektra, de motor in het midden en aan de linkerzijde de CV en de toekomstige generator. Daarom heb ik gekozen voor de detectie van een mogelijke brand met Linear Heat Detection Cable, een hitte detectie kabel, die aan het plafond gemonteerd is boven de drie mogelijke brandhaarden. Bij brand zal de hitte een kortsluiting veroorzaken in de kabel, die via het controle paneel de FP2000 aersol blusunit zal ontsteken.

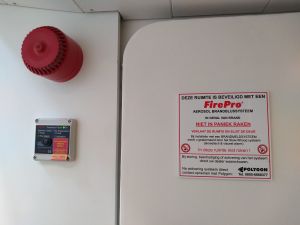

FPX 103C controle unit en externe sirene naast ingang motorruimte
Om de aanwezigen aan boord te waarschuwen is een externe sirene gemonteerd. Na branddetectie gaat de sirene af en zal na 10 seconden de FP2000 blusunit worden geactiveerd. De 10 seconden is instelbaar tot 30 seconden. De FPX 103C heeft de mogelijkheid om binnen de ingestelde vertragingstijd eventueel de motor uit te zetten en de motorruimte ventilatie uit te zetten. De motorruimte ventilator moet ik nog monteren en zal zeker op de FPX 103C worden aangesloten. In de motoruimte is eveneens een brandmelder gemonteerd die is aangesloten op een alarmsysteem dat via SMS en telefoon een aantal personen waarschuwt. Een beweegbare camera die vanaf de stuurpositie op de flying bridge is te bedienen, wordt in de nabije toekomst ook nog gemonteerd in de motorruimte.
