Aanpassing brandstofreinigingssysteem motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Motor op 25 maart 2023
Jaren geleden heb ik een brandstofreinigingssysteem geinstalleerd op ons motorjacht Xanthiona. Geen compact Amerikaans ‘fuel polishing system’, maar een uit onderdelen samengesteld systeem dat onafhankelijk van het brandstofsysteem voor de motor, de brandstof schoon maakt. Ik schreef er al over in dit artikel: Altijd schone diesel.
We kennen allemaal de spookverhalen van de microorganismen die ontstaan op het scheidingsvlak van diesel en water, die funest kunnen zijn voor de motor. Reden dus om te zorgen dat er nooit water in de diesel kan ontstaan. Dat begint met losstaande tanks, die geen onderdeel zijn van de romp van het jacht. Dit voorkomt condensvorming aan de binnenzijde van de tanks. Bovendien zijn de tanks volledig geisoleerd aan de buitenkant. Door altijd te tanken bij een tank- of bunkerstation met veel omzet, tank je ‘verse’ diesel met zo weinig mogelijk kans op verontreiniging. Het brandstofreiniggingssysteem is dan een aanvullend middel om te zorgen dat je altijd beschikt over schone diesel. Regelmatig pomp ik de diesel in de tanks rond via het reinigingssysteem en de centrifugale werking van het filter haalt het eventuele water er uit. De ‘knock-down’ magneet dood eventuele micro-organismen. Het functioneert al jaren naar tevredenheid.
Om de kosten van de brandstof te drukken haal ik af en toe met jerrycans diesel bij een goed merk tankstation aan land (er zit er een vlak bij de haven). Ik heb slechte ervaring met brandstof van de goedkope merken. Ze zijn niet voor niks goedkoop, er moet ergens op worden bespaard en immers ‘you get what you pay for’. Ik koppel dan een slang van de pomp van het brandstofreinigingssysteem los en vervang deze door een lange slang, waarna ik dan de diesel van de jerrycans overhevel naar de tanks voor de motor. Ook gebruik ik de pomp om diesel van de tanks voor de motor over te hevelen naar de tanks voor de kachel. Deze tanks zijn gescheiden en niet gekoppeld. Jaren geleden was het toegestaan om je boot te verwarmen met gasolie (rode diesel), maar sinds 2013 ziet de Nederlandse overheid kans om de watersporters nog verder uit te melken door dit laatste kleine voordeel te verbieden. Ook in dit geval moet ik een slang van de pomp verwijderen en vervangen door een lange slang.
Het iedere keer verwijderen van de slangen van de pomp van het brandstofreinigingssysteem en vervangen door de lange slang, begon me tegen te staan en er moest dus een andere oplossing worden gevonden. De oplossing bestaat uit twee 3-wegkranen en een T-stuk. Door de kranen in de juiste stand te zetten, kan ik respectievelijk reinigen, jerrycans leeg pompen en brandstof overhevelen naar de tanks voor de kachel.
Motorgegevens nu digitaal beschikbaar op motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Apparatuur & electronica, Motor op 24 februari 2021
Nieuw dashboard Xanthiona
Op ons motorjacht Xanthiona zijn er 2 stuurposities. De hoofdstuurpositie is op de flying bridge met een uitgebreide set van instrumenten, schermen en het motorpaneel. Vanaf de flying bridge is er het beste overzicht over het jacht om bijvoorbeeld de haven en/of sluizen in of uit te varen en bij krappe situaties alles rondom het jacht in de gaten te houden. In de keuken is een (nood)stuurpositie met kleinere schermen en minder instrumenten. Er is hier bijvoorbeeld geen bediening voor de boeg- en hekschroef opgenomen om je te dwingen vanaf de flying bridge deze te bedienen. Bij slecht weer of op lange rechte stukken kun je vanaf de stuurpositie in de keuken ook prima sturen, maar tot nu toe was er geen motorpaneel en had je dus geen idee van de status van de motor tijdens het varen.
Actisense EMU-1 zet analoge motorsignalen om naar NMEA2000
Een tijd geleden had ik een Actisense EMU-1 module gekocht die de analoge signalen van de motor omzet naar digitaal en publicieert op het NMEA2000 netwerk. Echter ik moest nog wel op zoek naar die analoge signalen. Bij de motor waren drie niet zo goed leesbare elektrische schema’s geleverd en die heb ik diverse malen bestudeerd voordat ik er uit kon halen dat Ly staat voor een kabelje met een Lapis kleur en een dunne yellow (gele) streep. En via het internet kwam ik er achter dat Lapis een blauw-paarse kleur is. Nu de kleurcodes van de kabelboom duidelijk werden was het een kwestie van een 8-aderige kabel solderen aan de diverse kabeltjes van de toerenteller, koelwatertemperatuurmeter, motoroliedrukmeter, oliedrukmeter van de keerkoppeling, koelwatertemperatuuralarm, motoroliedrukalarm, keerkoppelingoliedrukalarm en het niet-laden alarm.
Na het doorvoeren en aansluiten van de kabel naar de op het keukenpaneel gemonteerde Actisense EMU-1, begon het uitzoeken hoe nu de 8 signalen in de juiste vorm op een scherm te krijgen.
Eerst moest de Actisense Toolkit software worden gedownload en geinstalleerd, waarmee de EMU-1 wordt geconfigureerd. De EMU-1 heeft 6 uitgaande signalen voor het weergeven van digitale meters, 4 uitgaande signalen voor alarmen, 2 voor toerentellers en 2 aanvullende uitgangen. Het configureren van de EMU-1 was redelijk vanzelfsprekend, kanalen kiezen, signalen toekennen en NMEA2000 instance kiezen. Vervolgens de ingestelde configuratie naar de EMU-1 sturen. Nu zorgt de EMU-1 er voor dat de analoge motorsignalen worden gedigitaliseerd en worden gepubliceerd op het NMEA2000 netwerk.
Configureren van EMU-1 Actisense Toolkit
De volgende stap was de nu op het NMEA2000 netwerk informatie van de motor tevoorschijn te krijgen. Jaren geleden had ik de Monitoring software van Yachtcontrol gekocht, maar daar nog niks mee gedaan. De Yachtcontrol software was enerzijds bedoeld om eventuele NMEA2000 informatie weer te geven en anderzijds diende het als back-up navigatiesysteem. Met behulp van de digitale kaarten van Navionics biedt de software namelijk ook de mogelijkheid om te navigeren. Normaliter navigeren we op de Xanthiona met PC-Navigo, omdat je daarmee op basis van lengte, breedte, diepgang en hoogte van het schip een vaarbare route kunt plannen. Mocht PC-Navigo niet werken, dan kan de Yachtcontrol software worden gebruikt, echter hiermee kun je geen routes plannen. Mocht de navigatie-PC het niet meer doen, dan kan ik altijd nog met de Simrad kaartplotters navigeren, die gebruiken namelijk ook de Navionics digitale kaarten.
Meer stroom op motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Electrisch, Motor op 8 november 2020
Afgelopen zomer lagen we een aantal keren een paar dagen voor anker. Gelukkig hebben we alle voorzieningen aan boord om dan volop te genieten, maar de diverse apparaten die het leven aangenaam maken, vreten stroom. Tijdens het varen naar de volgende bestemming staat diverse apparatuur aan en drinken we regelmatig een kopje koffie of thee, het gebruikt allemaal stroom. Echter je zou verwachten dat na een dag van soms wel 7-8 uur varen, de dynamo voldoende stroom levert om de service-accu weer genoeg op peil te krijgen. Maar nee, aangekomen in de volgende haven, was de service-accu ondanks 2 flinke zonnepanelen en volop zon, gezakt van 82 % naar 78 %.

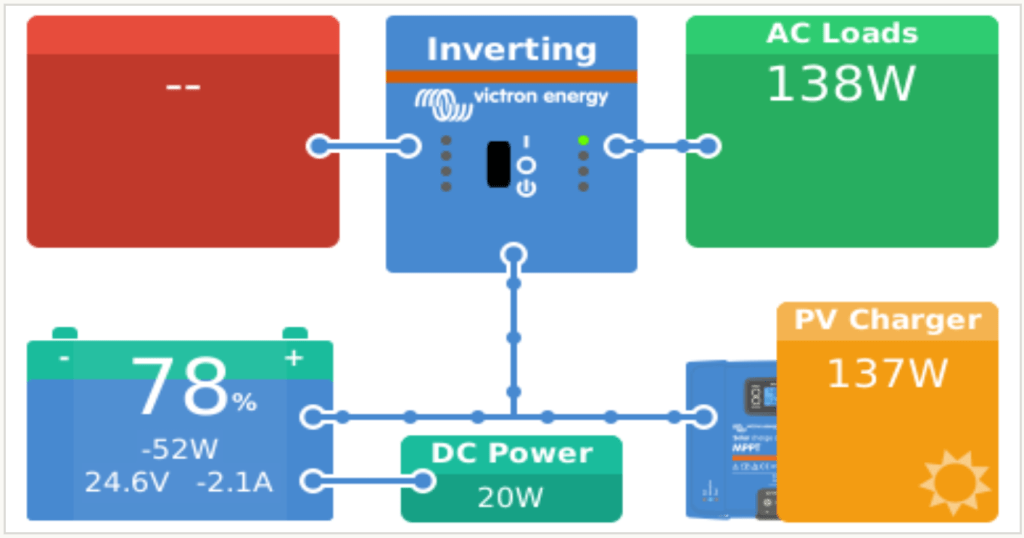

Voor anker gelegen gaat de State of Charge (SoC) van de service-accu uiteraard nog sneller naar beneden. Ook dan, ondanks de 740 Wp zonnepanelen. Er ontstond al snel de gedachte om dan maar eindelijk een generator te kopen. Daar zat ik al jaren tegen aan te hikken, want ik blijf het een hele dure investering vinden. Een 1500 toeren generator is het stilst. De zogenaamde inverter generatoren die het vermogen (en dus het toerental) aanpassen naarmate je meer vermogen gebruikt, lijken leuk, maar juist het voortdurend variërende toerental is het meest storend. Onderweg zag ik een paar keer een alternatieve oplossing bij schippers die met een benzine generator de stroom opwekken. De benzine generator zijn stukken goedkoper en als je een goed merk kiest, zijn ze ook redelijk stil. Echter het lijkt me helemaal niks om iets met licht ontvlambare benzine aan boord te hebben, het risico op brand is te groot. Via Marktplaats zag ik toch een paar keer een goeie aanbieding van een goed merk benzinegenerator en ik was bijna om.
Bij een jachtservicebedrijf zag ik na de vakantie een ongebruikte generator ergens hoog in een rek staan. Die stond er al een paar jaar, dus misschien kon ie voor een prikkie weg. De bedrijfsleider adviseerde echter om de huidige dynamo te vervangen door een veel zwaardere, dan is er ook geen tweede dieselverbrander aan boord. De 285 pk motor van ons jacht kan dat makkelijk aan. Ik had hier al eens vaker over nagedacht, maar er nog niks concreets mee gedaan. Toch maar eens op het internet kijken naar zoiets.

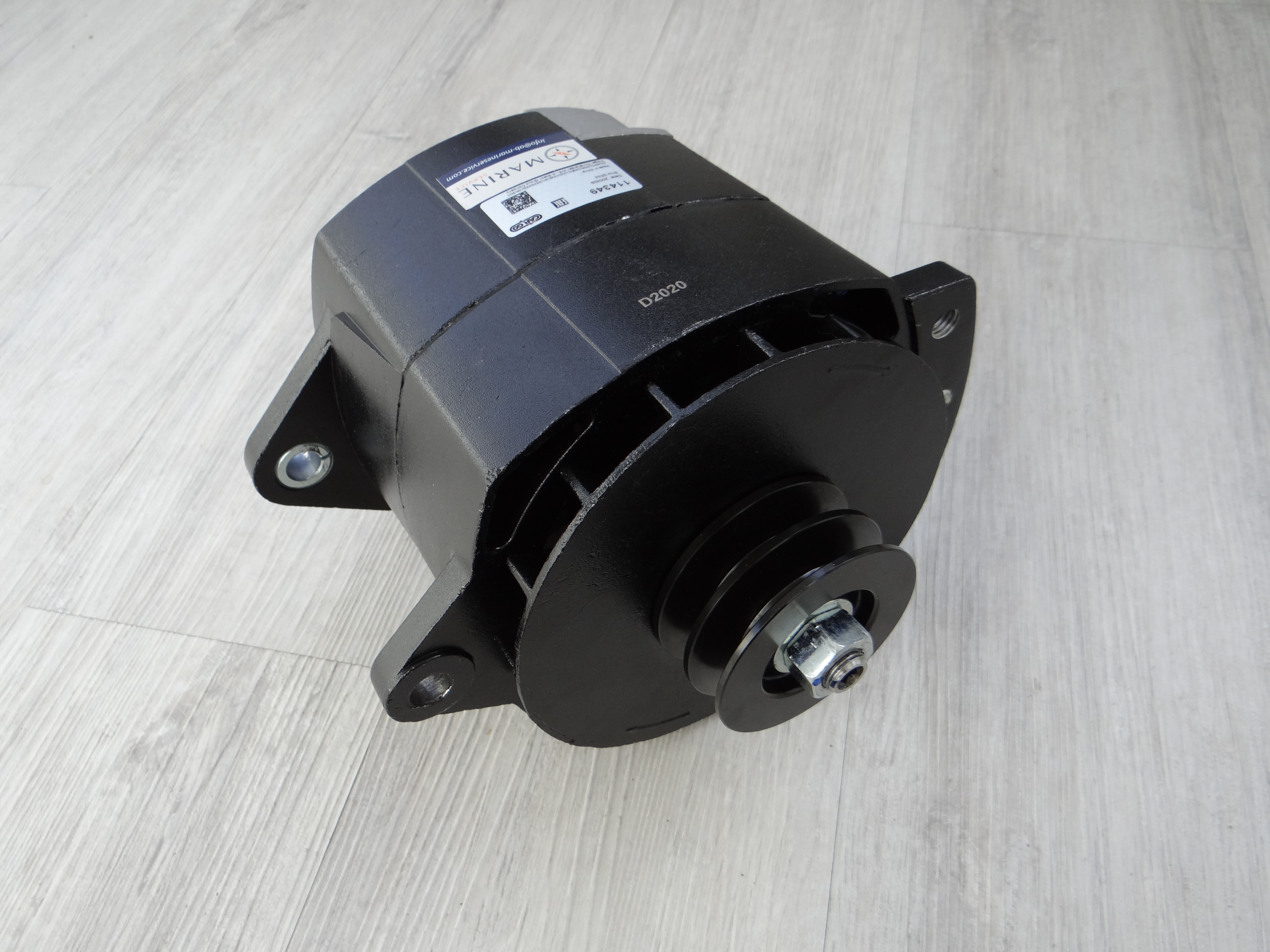

Na onderzoek bleek dat er zogenaamde hoogvermogen dynamo’s zijn die al bij weinig toeren een hoge laadstroom leveren. Zo’n dynamo van een gerenommeerd merk, zoals Balmar of Prestolite is nogal prijzig, maar ik vond uiteindelijk een 150 A exemplaar voor een acceptabele prijs. Nou krijg je te maken met een aantal aspecten. Ten eerste mag je de accu in principe met niet meer amperes laden dan 20 % van zijn vermogen. In mijn geval zijn de service-accu’s 720 Ah, dus maximaal laden met ca. 140 A. Het 150 A model moet dus wel kunnen. Als tweede, twijfelde ik eerst nog aan een 175 A exemplaar, maar uit de laadkarakteristieken van beide dynamo’s kon ik aflezen dat het 150 A model al bij 1500 toeren stroomt begint te leveren en het 175 A pas bij 2000 toeren. De 150 A dynamo zal dus over een groter bereik van de lagere toerentallen al veel stroom leveren. De motor van ons jacht maakt weinig toeren, daarom is de 150 A beter.
Ten derde moet je het aantal toeren van de dynamo af zetten tegen het toerental van de motor. Hoe doe je dat? Je meet de omtrek van de krukaspoelie (omtrek = 3.14 x diameter) en die van de poelie van de dynamo. In ons geval 3.14 x 221 mm versus 3.14 x 93 mm, een verhouding dus van 1 : 2.3. Dit betekent dat als de motor met 1000 toeren draait, de dynamo met 2300 toeren draait. Terugrekenend met een motor die normaliter rond de 1400 toeren draait op kruissnelheid en een dynamo die zijn 150 A levert vanaf ca. 4200 toeren, moet de poelieverhouding 1: 3 zijn. De diameter van de poelie voor de dynamo moet dus 221 : 3 zijn, dit is een diameter van 73 mm. Deze was niet leverbaar, maar met een nieuwe poelie van 78 mm, zit ik op 2.8, dat is dicht genoeg in de buurt van 1 : 3.

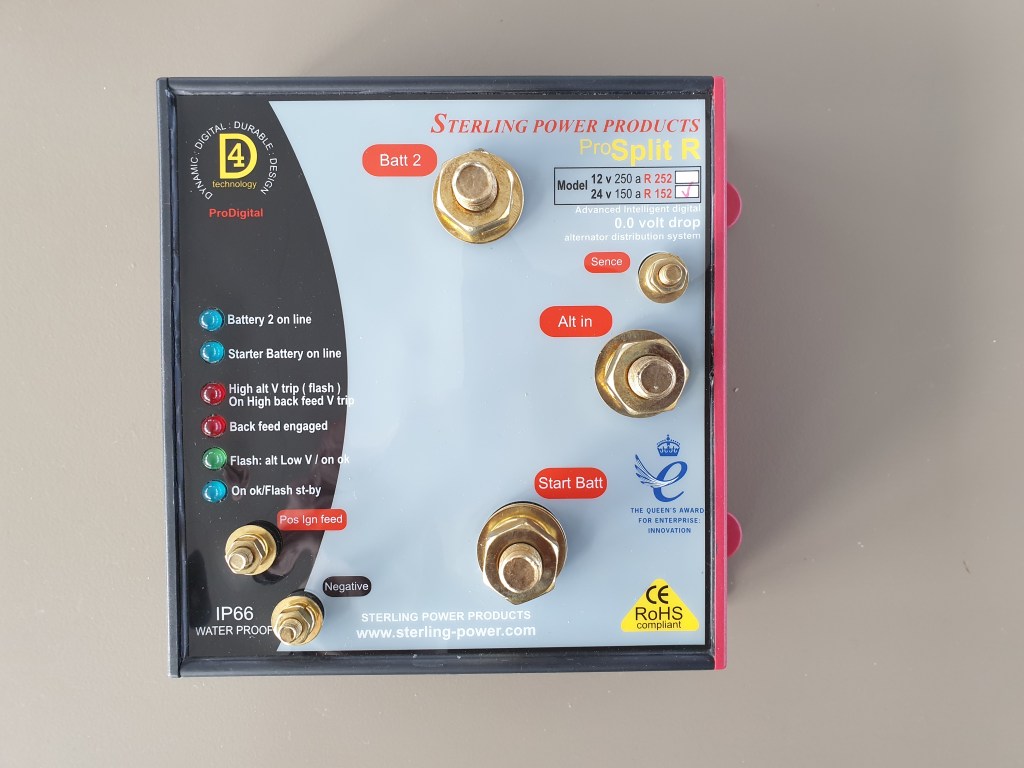

Maar de dynamo laad normaliter de startaccu van de motor op en niet de service-accu, hoe regel je dat dan? Hiervoor gebruik je een zogenaamd Voltage Sense Relais (VSR) of een diodebrug. De relais zijn er van een aantal fabrikanten en zodra de startaccu een bepaald voltage bereikt, meestal 26.4 V, dan wordt door het relais de service-accu paralel geschakelt en wordt deze ook door de dynamo geladen. Op de Xanthiona had ik al een VSR, maar ik had mijn twijfels of deze wel goed werkte, gezien de slechte ervaring van het laden tijdens het varen in de zomervakantie. In ieder geval kwam ik tijdens het internet onderzoek tegen de Sterling Power Alternator Splitter Pro Split R, een intelligent relais dat ook de service-accu bijschakelt. Bij Sterling Power ontdekte ik ook het bestaan van de Universal Advanced Digital Alternator Regulator Pro Reg DW een intelligente laadstroomregelaar.
De intelligente laadstroomregelaar laadt de accu in 4 stappen, vergelijkbaar met het laadprocess van een Mastervolt of Victron acculader. De regelaar wordt extern gemonteerd en kent diverse beveiligingen. Is er een probleem, bijvoorbeeld met een te hoge temperatuur van de dynamo of de accu, dan schakelt hij zichzelf af en neemt de ingebouwde regelaar van de dynamo het laden weer over. De regelaar stuurt ook deels de dynamo splitter aan. Ook de splitter kent diverse ingebouwde beveiligingen. Zo schakelt hij de dynamo af als deze een te hoge laadstroom of laadspanning geeft, om te voorkomen dat de accu gaat koken. Ook schakelt hij de startaccu af als er door de service-accu te veel stroom wordt gevraagd. Door de 0.0 V spanningsverlies tussen dynamo en accu is het laadproces optimaal.

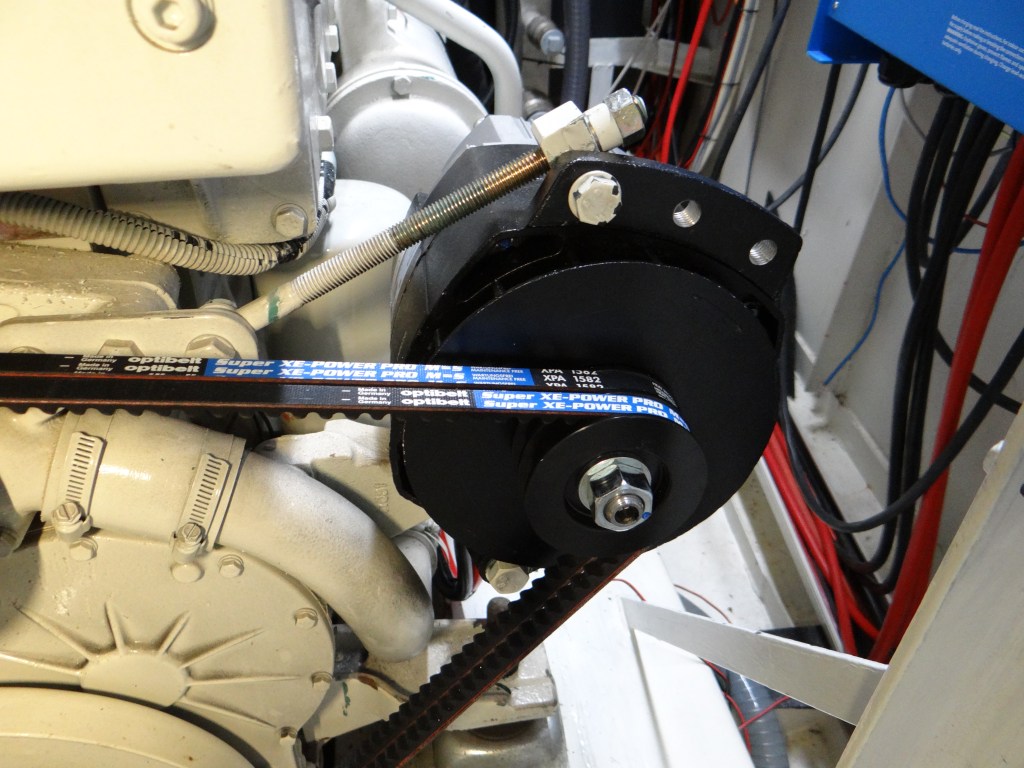

Door het vervangen van de dynamo moest er ook een iets langere V-snaar worden gebruikt. Inmiddels heb ik geleerd dat de lengtes van de V-snaren volgens ISO standaarden worden aangegeven. Ook is er voor een V-snaar een minimale diameter van de poelies bepaald, in relatie tot de buigzaamheid van de snaar. Met de Optibelt Extreme Power XPA 1582, met een lengte van 1582 mm, kan tot minimaal een poelie van 73 mm diameter worden gebruikt. De poelie van 78 mm is dus OK. Het monteren van de dynamo was niet zo moeilijk. Het aansluiten van de bedrading van laadstroomregelaar en splitter is echter wel een secuur werkje, goed de handleidingen lezen en geen fouten maken. Schakel een expert in als je twijfelt.

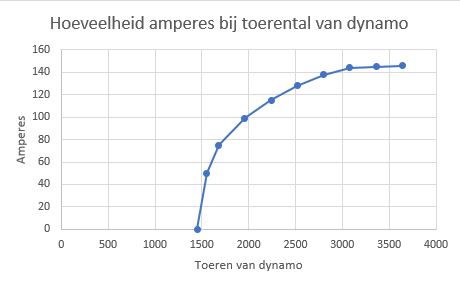

Na de installatie is het grote moment daar: werkt het zoals bedacht? Meten is weten, dus motor gestart en de amperemeter checken. De nieuwe dynamo gecombineerd met de externe laadstroomregelaar en de accusplitter gaf het onderstaande resultaat:
Met de installatie van de nieuwe dynamo van 150 A in combinatie met de intelligente laadstroomregelaar en de geavanceerde accusplitter, verwacht ik dat de accu’s nu tijdens het varen snel worden geladen en met meer amperes. Installatie van een generator lijkt me nu overbodig. Tijdens een proefvaart van ongeveer een uur ging de SoC van de service-accu van 76 % naar 83 %.
Motorjacht Xanthiona met afstandsbediening
Geplaatst door Jurjen Hoekstra in Afbouw, Apparatuur & electronica, Motor op 8 juni 2015
Dit weekend heb ik het Hydronautica Remote Motor Control (RMC) geïnstalleerd. Dit systeem maakt het mogelijk om met 1 afstandsbediening de motor, boeg- en hekschroef en anker te bedienen. Alhoewel dit systeem op de verlanglijst stond voor de toekomst, kon ik enkele maanden geleden aan een geschikt systeem komen voor een vriendelijke prijs. Zie ook Hydronautica.nl.
Ik zie wel voordelen in een afstandsbediening tijdens het afvaren en vooral aanleggen. Omdat de hoofdstuurpositie op de flying bridge is, is het onmogelijk om daarvandaan te assisteren bij het aanleggen en vastmaken van het motorjacht. Ook het vrijboord van de Xanthiona is hoog, weinig kans om van die hoogte een lijn om een bolder op een lage steiger te mikken. Aanleggen zal een kwestie worden van via het zwemplateau af stappen en dan naar voren lopen om daar de lijnen aan te nemen. Aanleggen zal makkelijk gaan als je met z’n drieen bent, echter ik wil ook in staat zijn om het jacht met behulp van de afstandsbediening alleen aan te leggen.
Ik denk dat het kan. De Xanthiona min of meer op zijn plek varen, voor lijn gereed houden, achterlijn vast maken (eventueel afstappen via zwemplateau), jacht onder controle houden met afstandsbediening, voorlijn vast maken. Ik zal eerst wel flink moeten oefenen.

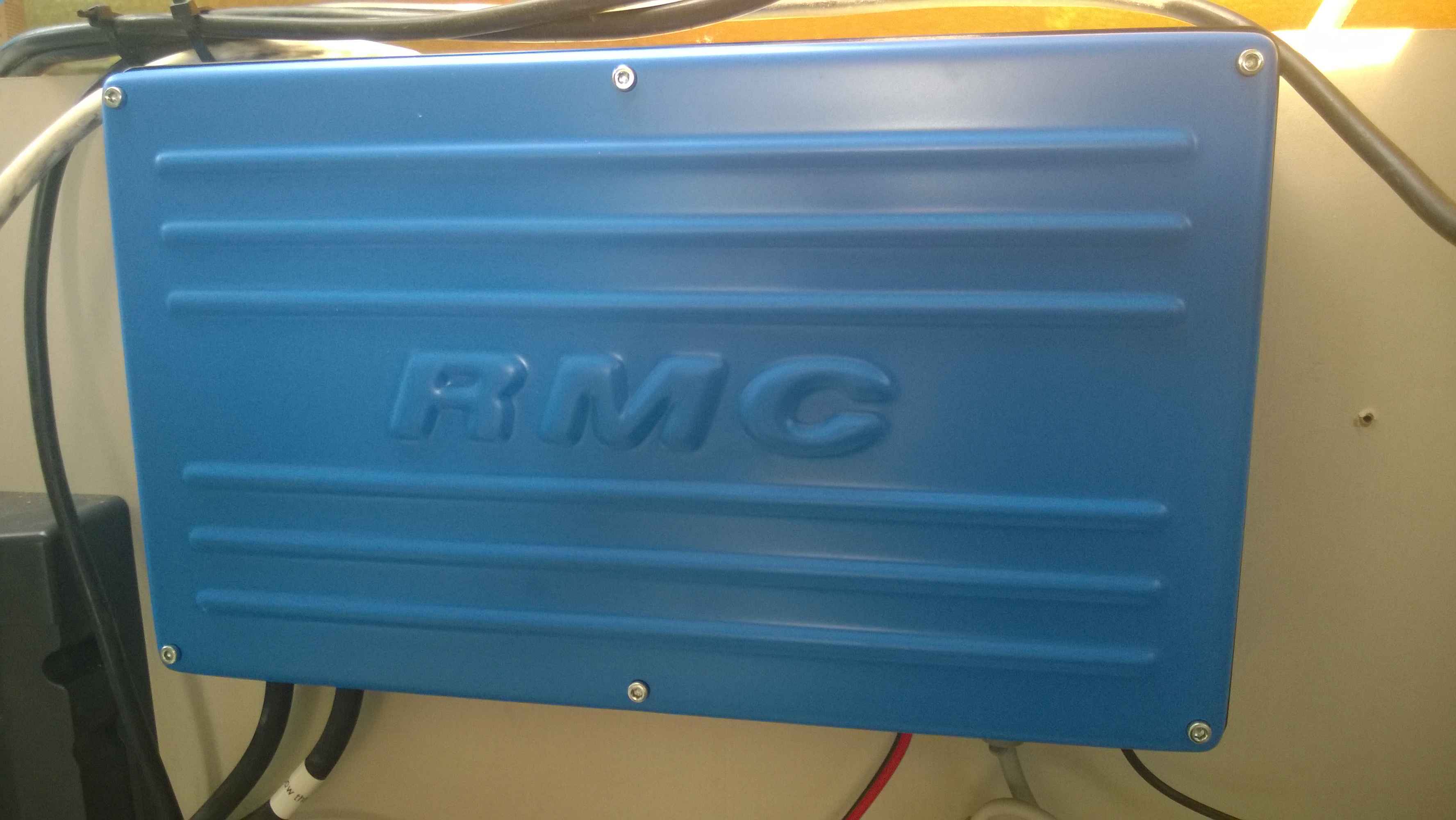

De control box van het Hydronautica systeem
Het installeren van de Hydronautica RMC ging vlot. Drie draden naar de elektronische motorhendel, 3 draden naar de boegschroef en 3 naar het relais van de ankerlier (hekschroef heb ik nog niet). Ik had ook een keertje geluk, alle draden in 1 x goed. Sluit je ze verkeer om aan, dan ga je achteruit als je vooruit drukt of naar bakboord als je stuurboord drukt.

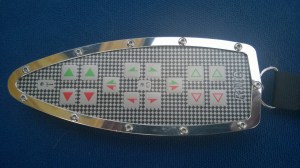

De Hydronautica afstandsbediening
Tevens heb ik de hoorn op het digitale Czone systeem aangesloten. Ik kan nu digitaal claxonneren. Althans dat dacht ik. Alleen deed ie het niet. Na wat zoeken bleek de hoorn zelf niet meer te functioneren van jarenlang niet gebruiken. Een paar flinke meppen er op en hij was weer los.

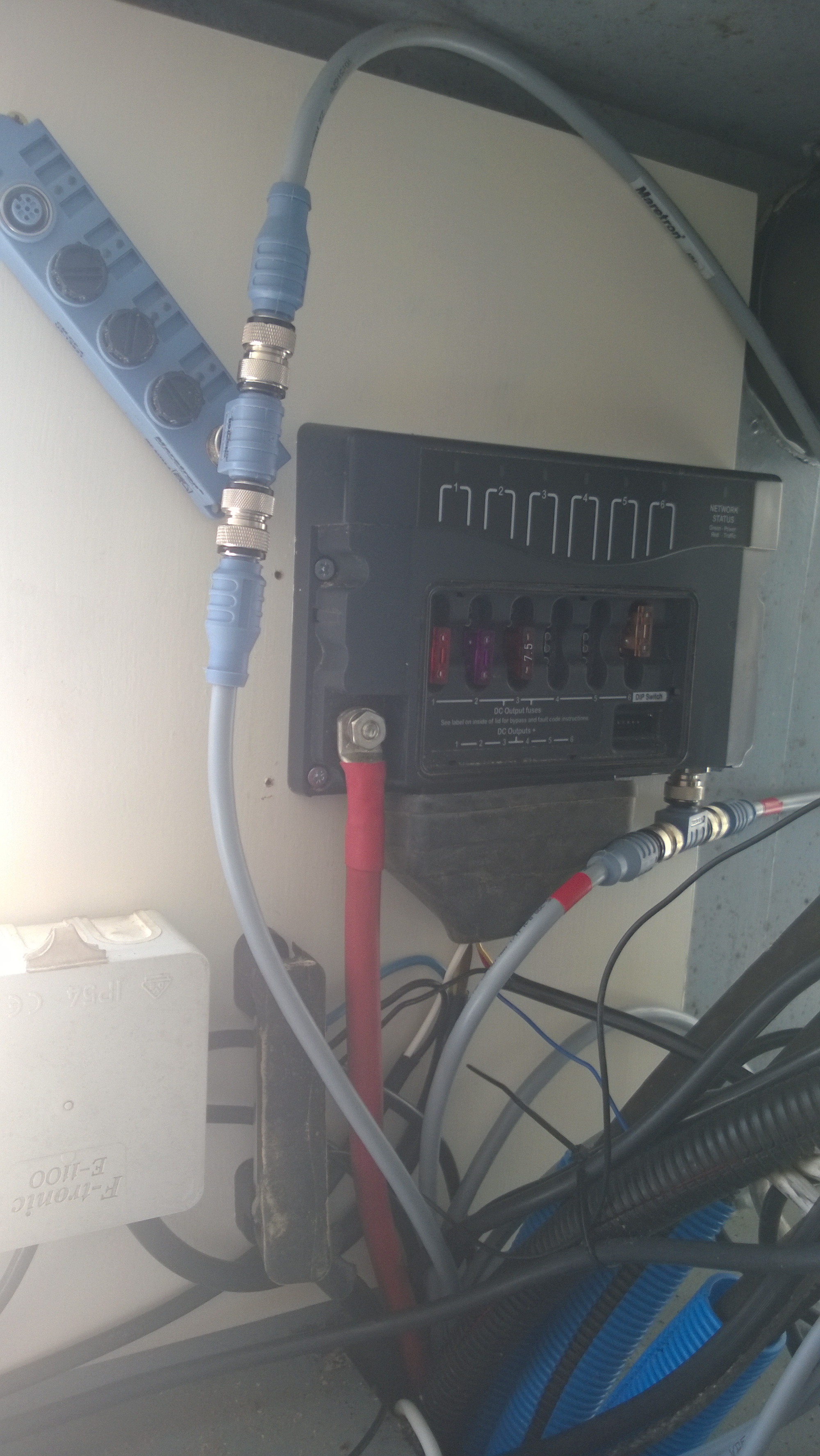

De Czone (output interface) op de flying bridge: nu digitaal claxonneren
Verder heb ik de 2de monitor aangesloten, de bedrading aangebracht voor het op afstand bedienen (met sleutelschakelaar) van de centrale 24 V schakelaar, de 24 V schakelaar voor de motor en de 24 V schakelaar voor de navigatie. Ook heb ik nog diverse bedrading van de 24 V, het Czone systeem en de NMEA2000 gefatsoeneerd en definitief aangebracht.
Het enige wat nog moet worden aangesloten is de interface voor de motorgegevens, de dieptemeter, het alarm voor het koelwater en het alarm voor te hete uitlaat. De laatste 2 zijn nog een pijnpunt waar ik nog steeds niet uit ben om die digitaal te maken.
Altijd schone diesel op motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Motor op 27 september 2014
Ons motorjacht Xanthiona, een Almarine 1700, werd eind 2011 geleverd als technisch vaarklaar casco. De Doosan L086TIH motor werd door de werf ingebouwd met een enkel Racor MA900 brandstoffilter. In de afbouwfase wordt de Xanthiona langere tijd niet gevaren en mede met het oog op het mogelijk ontstaan van micro-organismen (bacterien/schimmels) door het steeds intensievere gebruik van bio-diesel ontstond de gedachte om het brandstofsysteem te verbeteren.
De twee losse brandstoftanks met elke 880 liter zijn in het zwemplateau gemonteerd. De tanks zijn rondom flink geisoleerd, maar met de zon fel op het zwemplateau is er mogelijk toch kans op eventuele condensvorming in de tanks. Het scheidingsvlak tussen diesel en water is de ideale voedingsbodem voor micro-organismen. Ik ga hier niet verder in op de schadelijkheid van micro-organismen in de brandstof, de leidingen en de motor, dat is al vaak belicht in andere artikelen.
Het doel was om algemeen de betrouwbaarheid van het brandstofsysteem te verbeteren. Enerzijds om de brandstof regelmatig preventief te reinigen, voorkomen is immers beter dan genezen. Anderzijds is het de bedoeling een dubbel brandstoffilter in te bouwen, zodat bij eventuele onverwachte sterke vervuiling van het filter er de mogelijkheid is om tijdens het varen om te schakelen naar het tweede filter.
Met het internet als informatiebron heb ik veel gelezen over het ontstaan van micro-organismen in diesel, brandstofreiningingssytemen en allerlei brandstofproblemen bij motoren. Via al deze informatie ontstond het idee om het enkele door de werf ingebouwde Racor filter te gebruiken in een zelf samen te stellen preventief brandstofreiningingssysteem en een nieuw Racor dubbel filter te installeren voor de motor. In de Verenigde Staten is het installeren van een brandstofreiningingssysteem (fuel-polishing) normaal. Er zijn diverse leveranciers van kant-en-klare brandstofreinigingssytemen, maar in feite komt het systeem neer op een combinatie van een brandstofpomp, een knock-down magneet, een brandstoffilter met waterafscheider en een tijdklok. Soms wordt het systeem ingebouwd in de bestaande brandstofleidingen naar de motor, maar vaker wordt het systeem volledig seperaat van het brandstofsysteem van de motor geinstalleerd, zodat het autonoom kan functioneren.

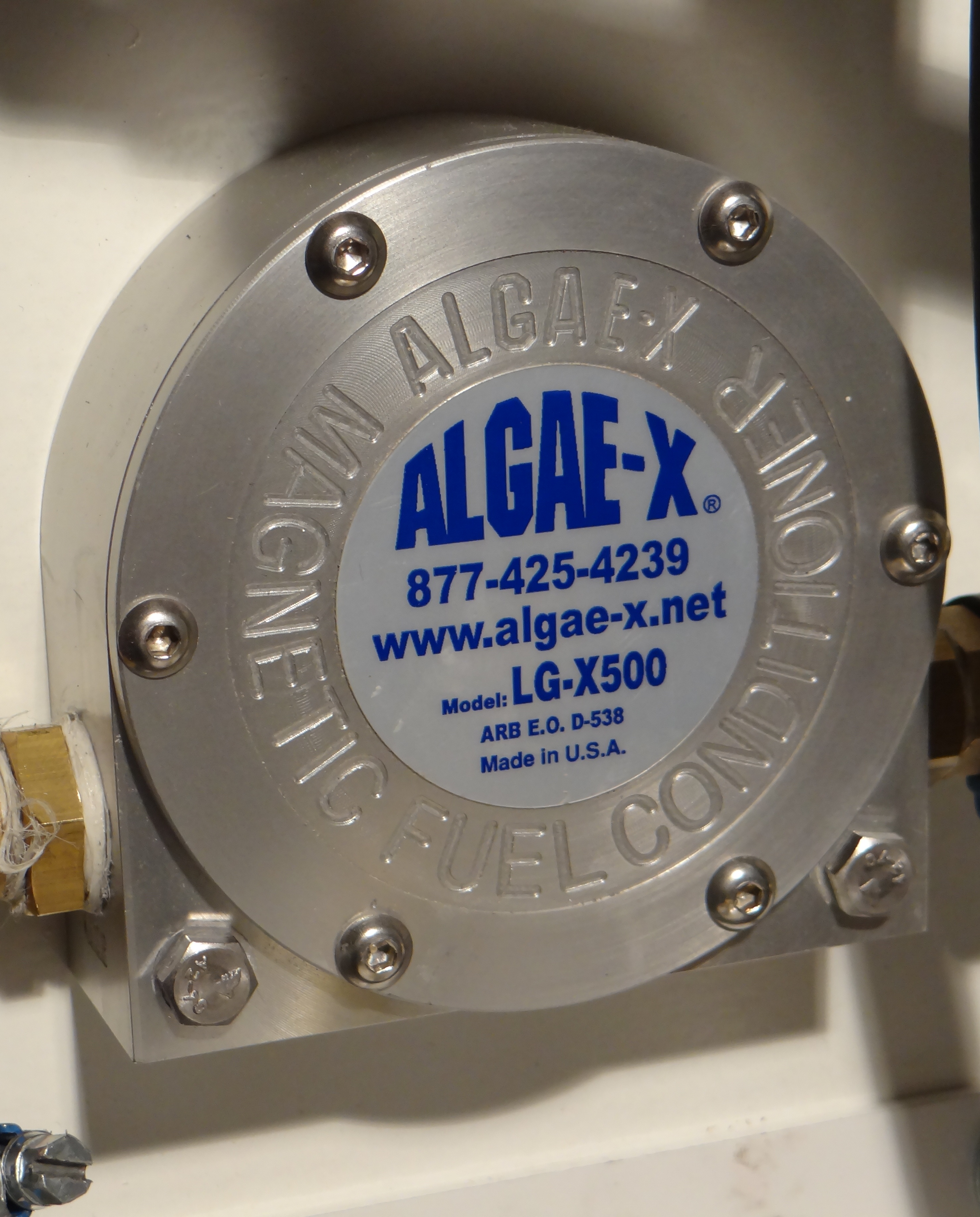

Knockdown magneet
De knock-down magneet is volgens sceptici een mythe waarvan nooit is bewezen wat ie moet doen: het bestrijden van de micro-organismen. In allerlei Amerikaanse literatuur wordt geclaimd dat de magneet een bijzondere werking heeft en zorgt voor het (op den duur) bestrijden van de micro-organismen en ook zorgt voor schonere verbranding. Baat het niet dan schaadt het niet, dus de magneet wordt in het systeem opgenomen. Per toeval werd een nieuwe Algae-X magneet aangeboden op marktplaats voor een prettige prijs. Na wat zoeken op het internet werd een goedkope 24 V tijdklok via Ebay besteld en een Jabsco Gear Puppy brandstofpomp (13 ltr/minuut) by een online watersportwinkel. Samen met het bestaande Racor 900 MA brandstoffilter zijn dat de componenten van het brandstofreinigingssyteem voor de Xanthiona.

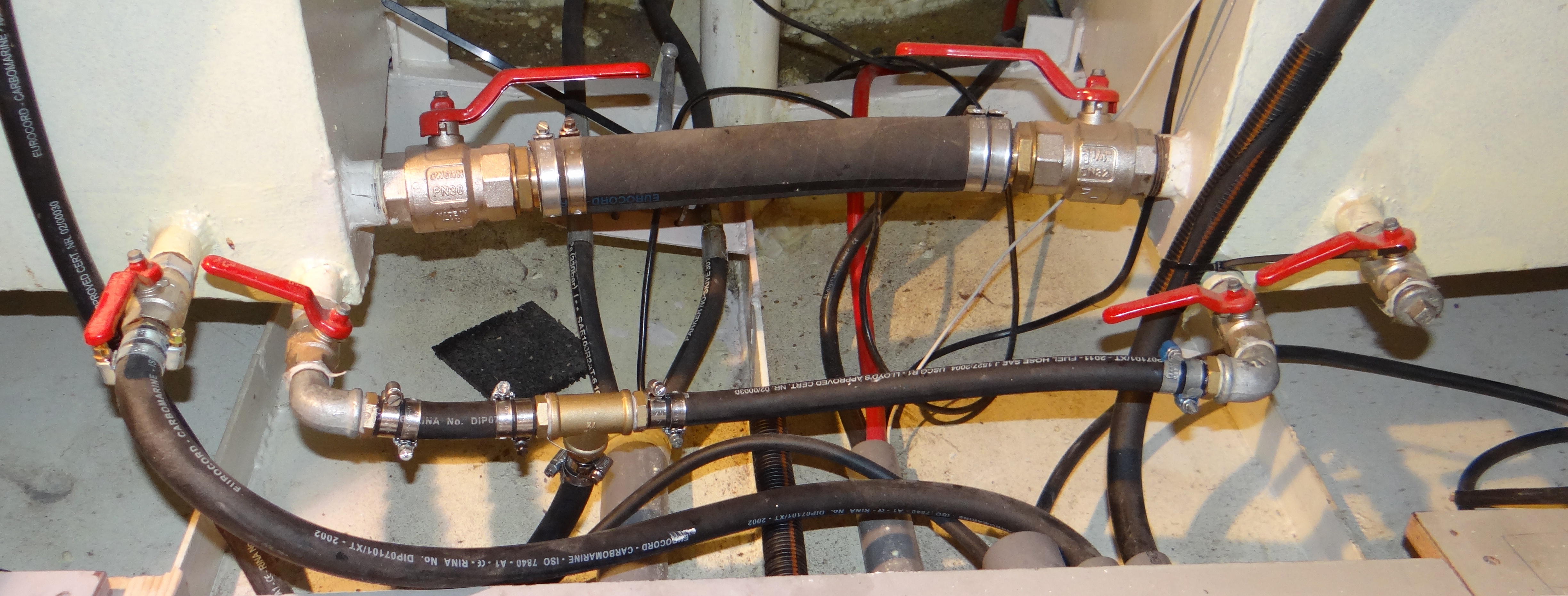

Slang met T-stuk en verbinding tussen tanks
Na wat discussie over het nut van mangaten in de tanks om de tanks te kunnen reinigen, kwam ik ook hier tot de conclusie dat voorkomen beter is dan genezen. Voorkom dat er zich in de loop der jaren vuil ophoopt op de bodem van de tanks. Gelukkig is de bodem van beide tanks een beetje aflopend met een aftappunt op het laagste punt. Via een T-stuk zijn de beide aftappunten aan een enkele leiding gekoppeld naar het brandstofreinigingssyteem. Via de kranen bij de aftappunten kan om beurten na een tochtje over woelig water het systeem worden ingeschakeld. Eventuele vervuiling van de bodem die is gaan ‘zweven’wordt dan direct verwijderd. Door dit regelmatig te doen zou er geen noodzaak zijn voor mangaten in de tanks. De praktijk zal uitwijzen of dit op termijn misschien toch nodig zal zijn in het geval van erg sterke vervuiling. Essentie is voorlopig preventief vuil en water verwijderen uit de tanks.
Brandstofpomp, 13 ltr/minuut
De Jabsco brandstofpomp pompt ca. 13 liter per minuut. Dat is 780 liter per uur. Met de 2 tanks van totaal 1760 liter, duurt het dus 2 uur en 15 min om 1 x de brandstof rond te pompen. Voor een goede werking van het brandstofreininigingssysteem wordt aanbevolen om de totale hoeveelheid van de tanks 3 x rond te pompen, dus totale benodigde tijd: 7 uur. De tijdklok wordt zo ingesteld dat minstens 1 x per week automatisch de brandstof gedurende de 7 uur wordt rondgepompt.

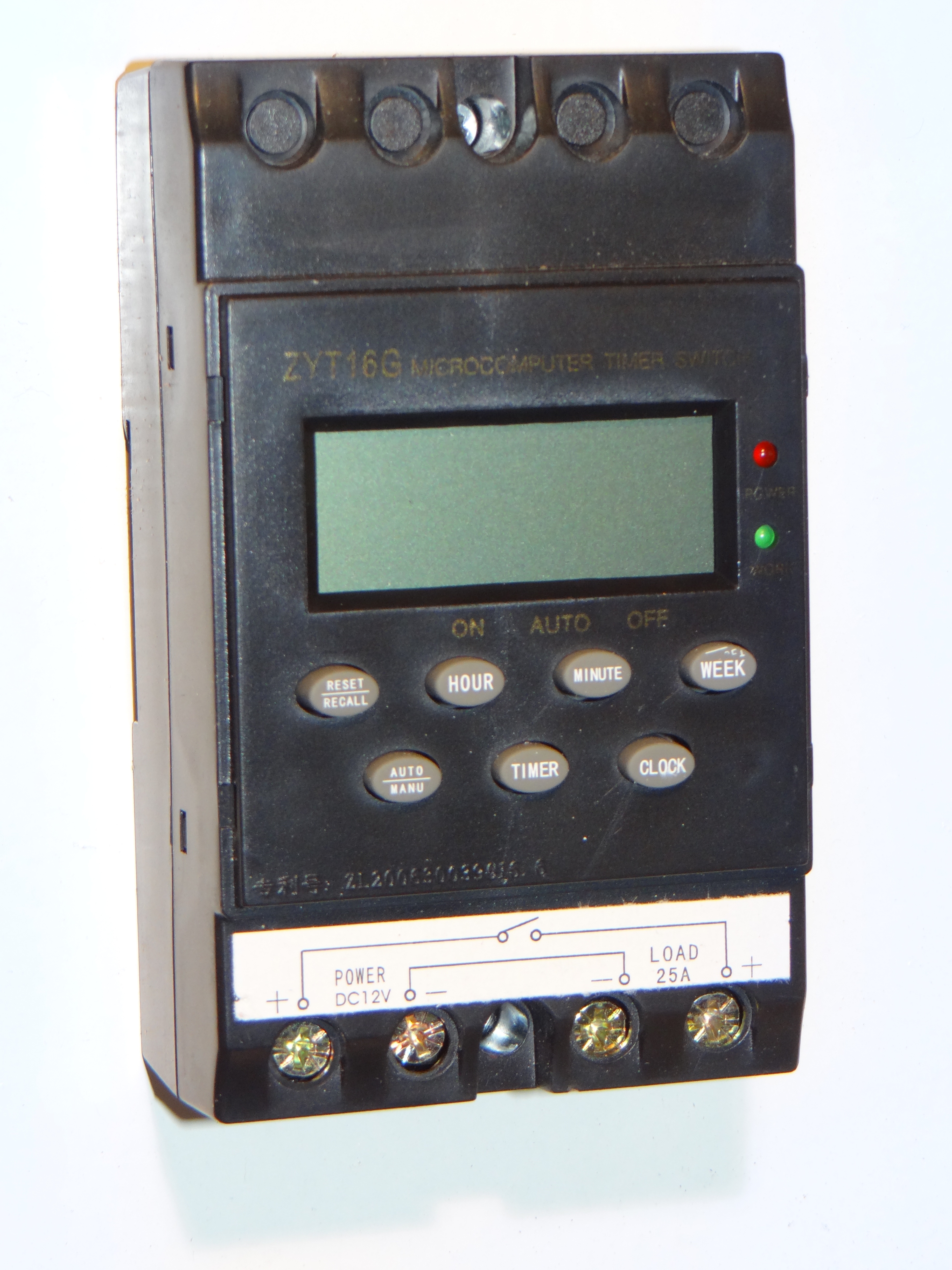

Tijdklok

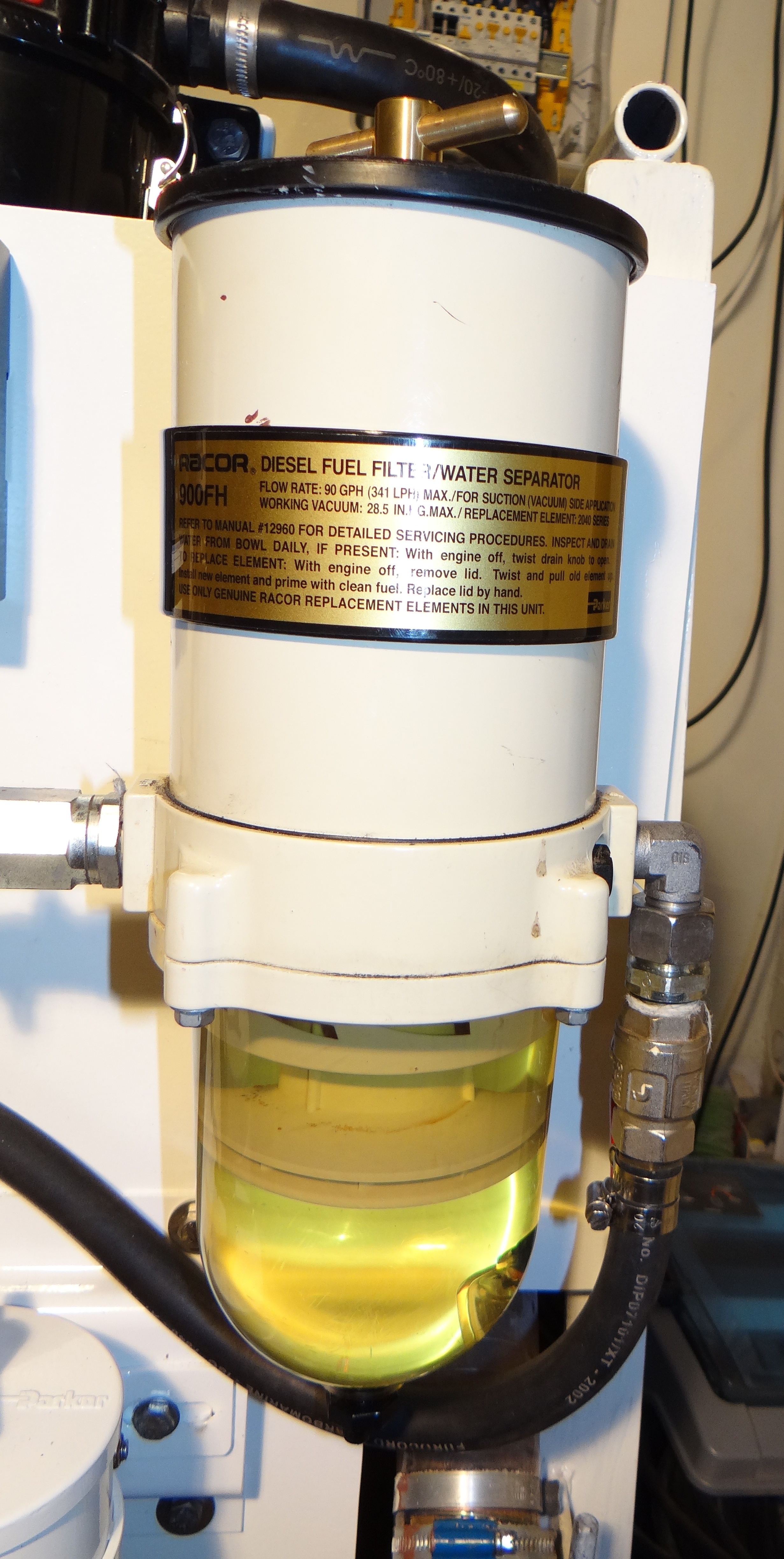

De Racor 900MA is een brandstoffilter uit de zogenaamde ‘turbine’serie, waarvan Racor aangeeft dat deze type filters een 3-traps werking hebben en daardoor 99 % van het water verwijderen. In stap 1 wordt grof vuil en water door de centrifugale kracht uit de diesel verwijderd en valt op de bodem van de opvangbak. Bij stap 2 verzamelen zich miniscule waterdruppels op de conische ‘baffle’ tot ze zwaar genoeg zijn en naar de bodem vallen. Het filterelement is stap 3 en die zorgt met zijn waterafstotende karakteristiek in variaties van 30, 10 en 2 micron voor het allerlaatste wapen in de strijd tegen water in de brandstof.
Hergebruikt Racor filter
Alle onderdelen zijn verzameld en op een goede bereikbare plaats naast de motor gemonteerd.
Overigens zal een modernere diesel gevoeliger zijn voor water in de diesel dan een wat ouder type. De diesel wordt zoals bijvoorbeeld bij de common rail injectie motoren gebruikt voor koeling van de injectoren en andere onderdelen, maar ook voor smering van de onderdelen van het injectiesysteem. Logisch dat water in de diesel zorgt voor verminderde smering en verhoogde slijtage.
Een dubbel en omschakelbaar Racor filter voor de motor
Terug naar de verbetering van het brandstofsysteem. Deel 1, het preventief en regelmatig reinigen van de brandstof van vuil en water is met het installeren van het (zelfbouw) brandstofreiningssysteem opgelost. Het 2de doel was om een dubbel brandstoffilter te installeren. Gecharmeerd van de geclaimde werking van de Racor Turbine brandstoffilter heb ik een Racor 75500MAX besteld in Engeland (200 € goedkoper). De MAX versie is de versie voor de watersport met de verplichte metalen kom aan de onderzijde voor de brandveiligheid. De 75500 heeft een lagere doorstroomhoeveelheid dan de 900 serie (227 liter/uur versus 341 liter/uur).
De Doosan L086TIH motor verbruikt maximaal 52 liter diesel per uur. Voor de koeling van de injectoren wordt er ca. 3 – 4 maal de hoeveelheid geretourneerd. De 75500 met de doorstroom van 227 liter zou mijns inzien voldoende moeten zijn. Het enkele Racor heeft een filter van 30 micron, daarom is voor de 75500 gekozen voor een 10 micron filter. Het secundaire filter op de motor wordt dan een 2 micron filter.
De Xanthiona heeft aparte leidingen voor de motor en het brandstofreininginssysteem. De brandstof voor de motor wordt uit de ene tank aangevoerd en de retour gaat naar de andere tank. De retour brandstof is warmer (door de afkoelende werking voor de injectoren) en door deze naar de andere tank terug te voeren kan het zich maximaal mengen met de overige brandstof en weer afkoelen. Dit pleit er overigens ook voor om zoveel mogelijk met volle tanks te varen. Varen met maar een klein beetje brandstof in de tanks kan resulteren in zich langzaam opwarmende diesel wat weer minder goed is voor een optimale verbranding.

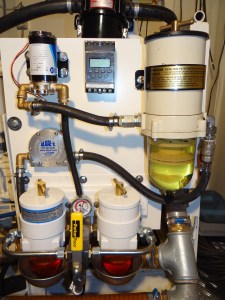

Brandstofreinigingssysteem en dubbel brandstoffilter
Met de installatie van een brandstofreinigingssysteem op de Xanthiona wordt de diesel preventief op regelmatige tijden gereinigd van vuil en water en voorkomt het ontstaan van micro-organismen op het scheidingsvlak van diesel en water. In principe resulteert het systeem in schone diesel voor toevoer aan de motor. De installatie van een dubbel brandstoffilter voor de motor maakt het mogelijk in geval van een calamiteit om te schakelen naar een schoon filter en door te varen. Door beide verbeteringen is de betrouwbaarheid van het brandstofsysteem voor motorjacht Xanthiona sterk verbeterd.
Dit bericht is ook geplaatst in Motorboot van september 2014.
Boegschroef aangesloten op motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Electrisch, Motor op 2 juli 2013
De boegschroef was al door de werf geplaatst bij de bouw van ons motorjacht Xanthiona, maar ik had hem nog niet aangesloten. We zijn zonder gebruik van de boegschroef naar Bonn gevaren, ervaren schippers kunnen dat, zo zonder boegschroef (ik ben geen ervaren schipper). Met het plan om mogelijk deze zomer wat te varen leek het me beter om de boegschroef aan te sluiten zodat ik in geval van nood dat in ieder geval beschikbaar heb.
Meijer Boot Service (meijerbootservice.nl) die al een groot deel van de techniek van de motor en aandrijving heeft gedaan is effe op en neer naar Bonn gekomen om nog wat kleine reparaties uit te voeren en tevens te assisteren bij het aansluiten van de boegschroef. De week ervoor had ik al een 2-tal flinke Optima’s Yellow Top gekocht bij YachtFit Scheepselektra (yachtfit.nl) en de voorbereiding gedaan om deze goed vast te zetten vlak bij de boegschroef.

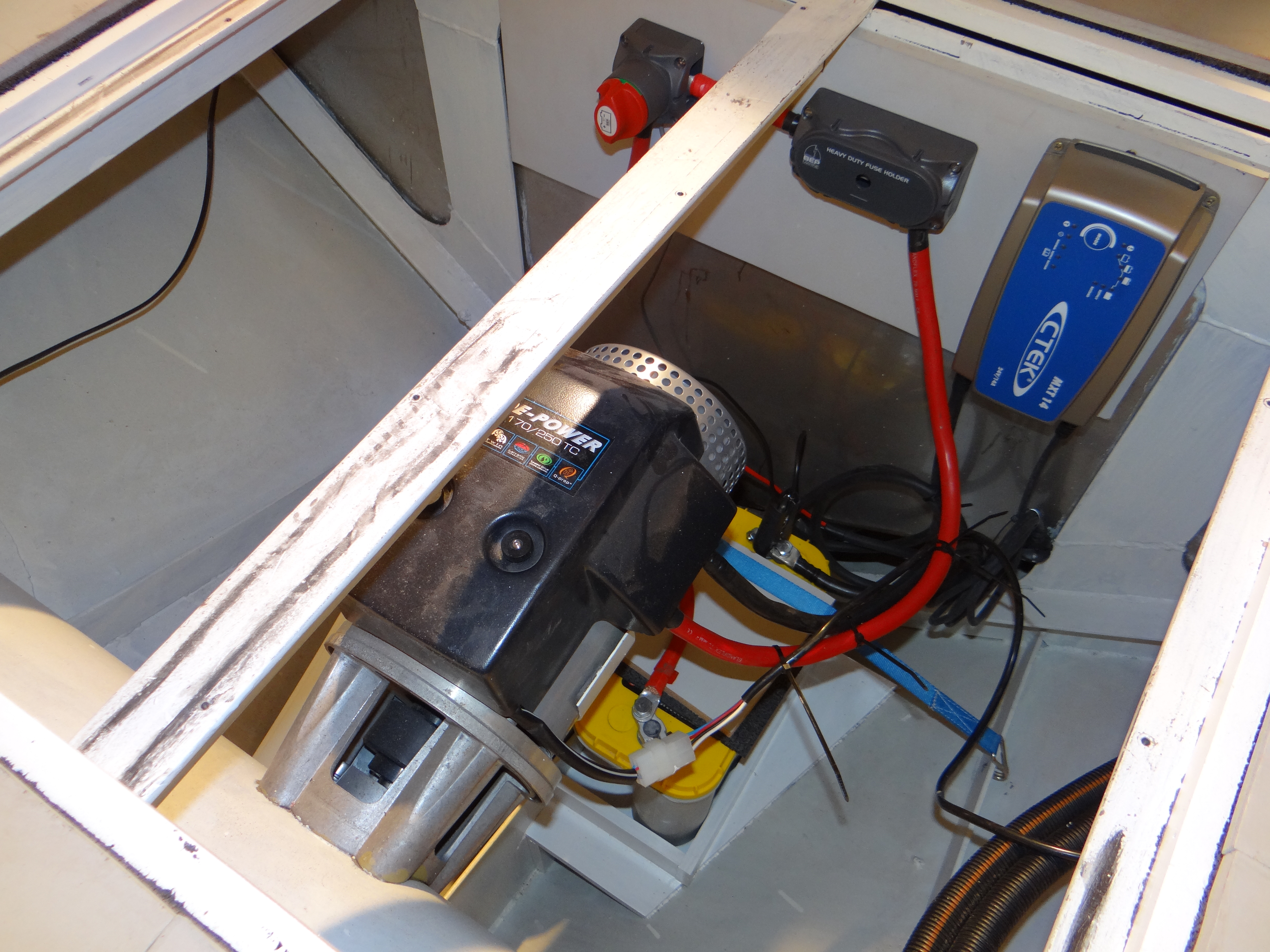

Het resultaat: boegschroef SidePower SE 170/250TC, hoofdschakelaar (electrisch, samen met motorcontactslot), zekering 500 A, Yellow Top 24 V, automatische druppel lader CTEK 24 V:
Koelsysteeem motorjacht Xanthiona verbeterd
Geplaatst door Jurjen Hoekstra in Motor op 24 december 2011

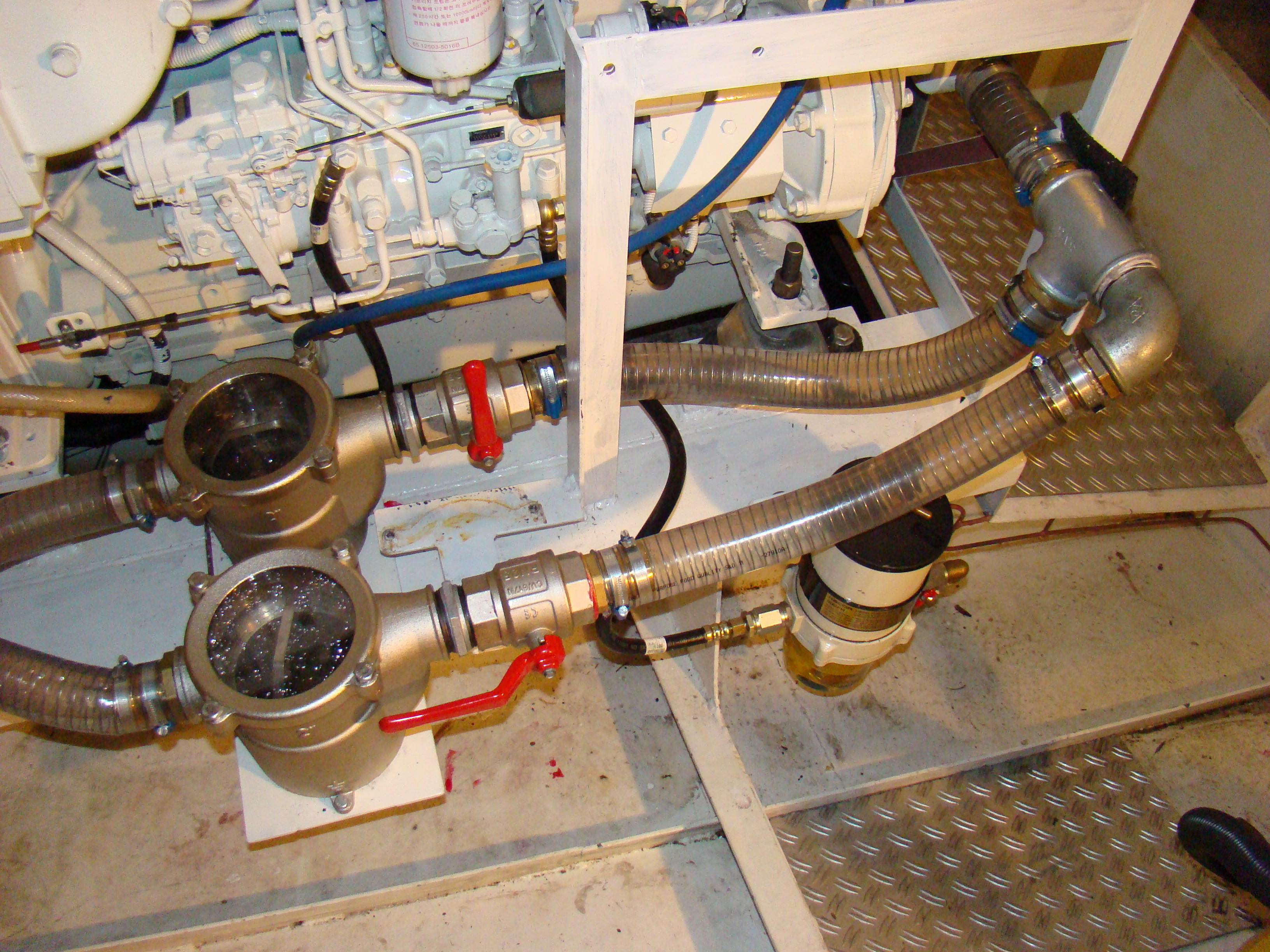

Dubbel wierfilter en koelslangen
De reis van ons motorjacht Xanthiona naar Duitsland verloopt niet zo voorspoedig. Twee week geleden meenden we een geluid te horen in de motor of de keerkoppeling, dat viel gelukkig allemaal mee en werd veroorzaakt door een resonerende brandstofpijp. Afgelopen zondag toen we de Xanthiona het laatste stukje van Dusseldorf naar Oberwinter wilden varen, hadden we echt pech door een verstopt koelwaterfilter, waardoor het kunststof waterlock smolt. De motor liep niet warm en we konden gelukkig snel aanleggen om de boel een beetje provisorisch te reparen en terug te varen naar Dusseldorf.
Na advies leek het verstandig om het koelwaterfilterfilter en de aanvoerslangen van het koelwater dubbel uit te voeren en een sensor met alarm op de uitlaatslang te monteren om in het vervolg vroegtijdig te ontdekken als er geen koelwater meer vanuit de motor de uitlaat in stroomt. Een extra alarm in het koelwatercircuit dat vanuit Duitsland zou komen kon achteraf niet geleverd worden tot ergens in januari. Nu heb ik er 1 besteld in de Verenigde Staten, misschien is die er halverwege volgende week. Het Aqualarm is een uitstekende manier om te detecteren dat er geen koelwater uit het koelwaterfilter komt.
De onderdelen voor het dubbel koelwatersysteem en het alarm voor in de uitlaat zijn in Nederland besteld en Meijer Boot Service.nl is vandaag naar Dusseldorf gekomen om het geheel te installeren. Meijer bootservice heeft het grootste deelvan de techniek van de Xanthiona gedaan, dus daarom leek het me ook verstandig dat zij dit zouden installeren.

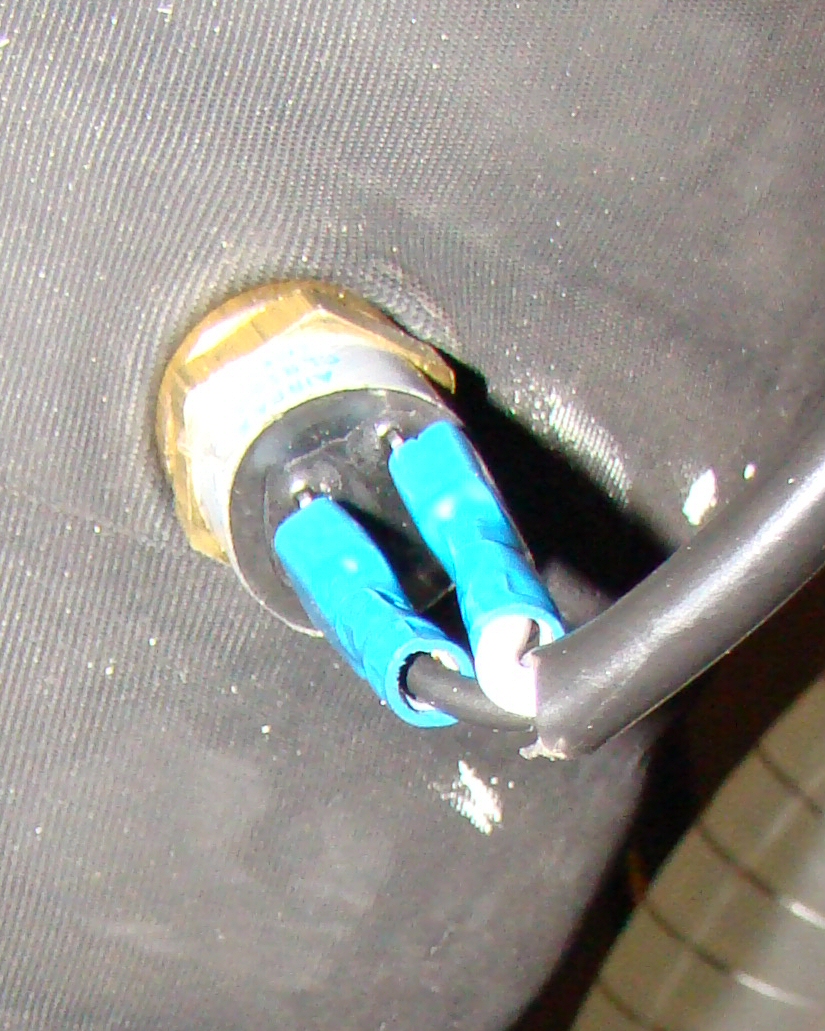

Sensor in de uitlaat

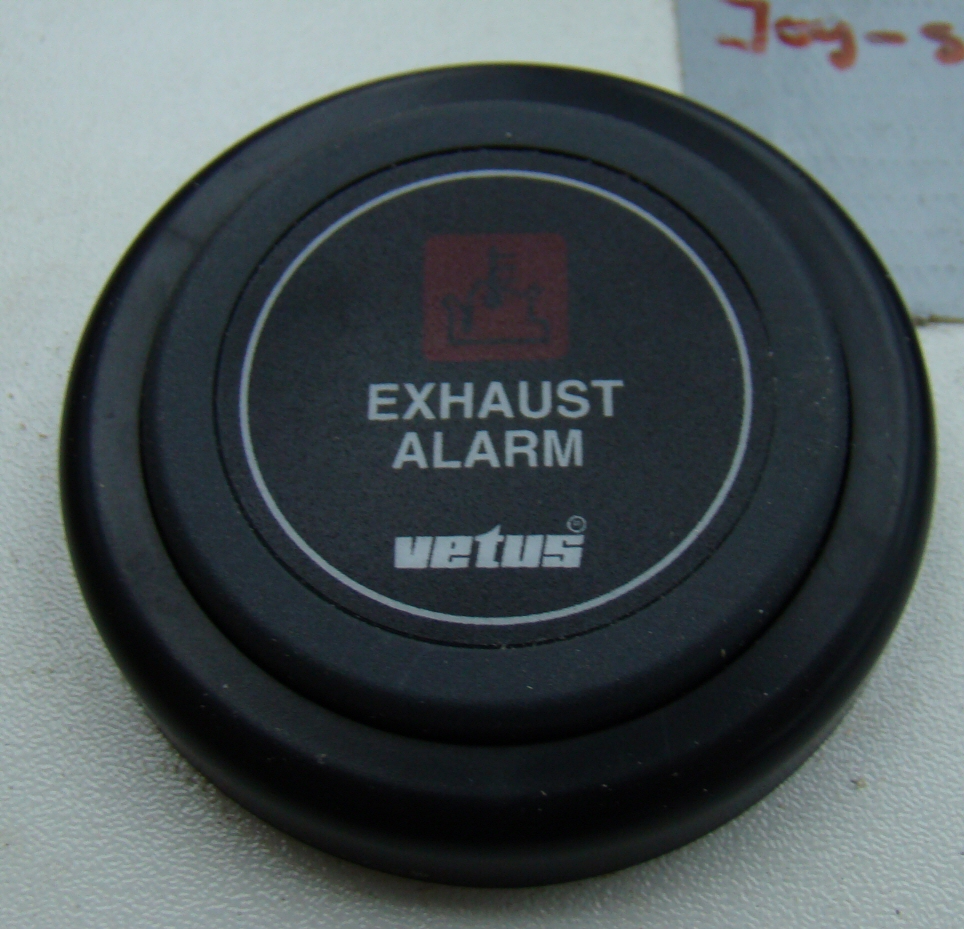

laat dit alarm afgaan
Het Aqualarm komt nog
De Xanthiona op weg naar Duitsland (dag 6) met echte gevaarlijke pech
Geplaatst door Jurjen Hoekstra in Motor, Reizen op 18 december 2011
Vorig weekend waren we er niet in geslaagd de Xanthiona in 1 keer naar Bonn te varen. Bij het aanlopen van de haven van Düsseldorf voor nog wat extra brandstof hoorden we een vreemd geluid. In eerste instantie leek het de schroefas of de keerkoppeling. We durfden vanwege het vreemde geluid niet verder te varen en hebben de dag erop de hulp ingeroepen van een lokale monteur. Hij was er na 2.5 uur zoeken van overtuigd dat het de keerkoppeling was, maar hij wilde er niet aan werken ivm de garantie. Dus Vink gebeld, die zijn de dag er op gekomen en na nog eens 2 uur zoeken kwamen zij tot de conclusie dat het werd veroorzaakt door de brandstofpomp die door zijn pompende werking een soort slag veroorzaakte in het vaste gedeelte (de pijpen). Bij het los draaien van de retourslang verdween het geluid en was het probleem gedetecteert. Volgens Vink mogen vaste brandstofleidingen niet vastgelast zitten, maar moeten die met beugels en de pijpen daarin in kunststof gevat, worden vastgezet.
Vandaag zouden we dan de Xanthiona het laatste stuk naar Bonn varen, ca. 10.5 uur. Wederom een schipper ingehuurd en om 7 uur ’s ochtends vertrokken we. Er was een sterke stroom tegen van ca. 7 km, we gingen tussen de 8.5 en 9.5 km/u. Onderweg bij het controleren van de motor zag ik olie uit de electrische hydraulische pomp komen. 1 van de aansluitingen zat los, die heb ik vastgezet. Na ca. 2 uur merkte ik dat er bijna geen water meer uit de uitlaat kwam. Beneden de wierpot gecontroleerd en zag dat ie nogal vol zat. Motor was nog koel, 80 graden. Ik waarschuwde de schipper, maar we konden op dat moment te midden van een aantal vrachtschepen weinig doen. We zijn met verminderd toerental en de motortemperatuur in de gaten houdend ca. 2 km verder gegaan waar een kleine aanlegsteiger was. Aldaar wilden we boven sturend aanleggen, maar boven was er geen druk op het hydraulisch systeem, snel weer naar binnen en toch maar in de sterke stroom met de joystick aangelegd. De joystick was ondertussen ook al wiebelig, want die kwam iedere keer los. Bij de steiger bekeken we het euvel en zagen water in de boot en schrokken ons kapot. Snel om eens heen speurend zagen we dat de waterlock deels gesmolten was en dat daar water door naar buiten was gekomen en de boot in liep. We hebben de ingang van de waterlock afgezaagd (deze was ook al een beetje verbogen en gesmolten) en hiermee de beide delen van de uitlaatslangen geimproviseerd aan elkaar gezet en gefixeerd. Daarna de wierpot schoongemaakt. Na de 1e keer en de motor even laten lopen, zat er klaarblijkelijk nog veel troep in de standpijp en moest de wierpot voor een 2de keer worden geleegd.
Goede raad was duur, ik durfde het risico niet te nemen om verder te gaan, stel dat de wierpot weer vol komt te zitten of dat de geimproviseerde koppeling tussen de 2 uitlaatslangen het begeeft. De stroom is echt heel sterk en er was druk scheepvaarverkeer, je kunt daar niet te midden van dobberen of stil liggen. We hebben daar nog de hydraulische olie bijgevuld van de stuurpomp. Ik heb mijn motorboot varende collega Marc gebeld, die ons heeft geassisteerd om de Xanthiona met laag toerentaal terug te varen naar Düsseldorf. Daar liggen we nu (weer), maar nu met echte pech, die gevaarlijk had kunnen aflopen.
Volgens de schipper (een zeer ervaren rot in het vak van 71) en mijn collega moet je bij een enkele motor een dubbele wierpot hebben en bij voorkeur ook een dubbel brandstoffilter. Daarnaast moet je zeker als je een kunststof waterlock hebt een sensor op de uitlaat hebben die aangeeft dat ie te warm is en er geen water meer komt voor de koeling. Naar mening van beiden is de wierpot ook veel te klein, die zou minstens de dubbele afmetingen moeten hebben voor zo’n motor.
Op de foto’s zie je dat er behoorlijk veel zooi drijft en dat de wierpot flink vol komt te zitten, zelfs met vrij grote stukken troep/hout/takjes. Verder zie je de gesmolten waterlock en de geimproviseerde koppeling tussen beiden einden van de uitlaatslang. Nu eerst maar eens de zaak goed en degelijk repareren. De duitse schipper heeft aangegeven niet verder te willen gaan tenzij alles veilig is.

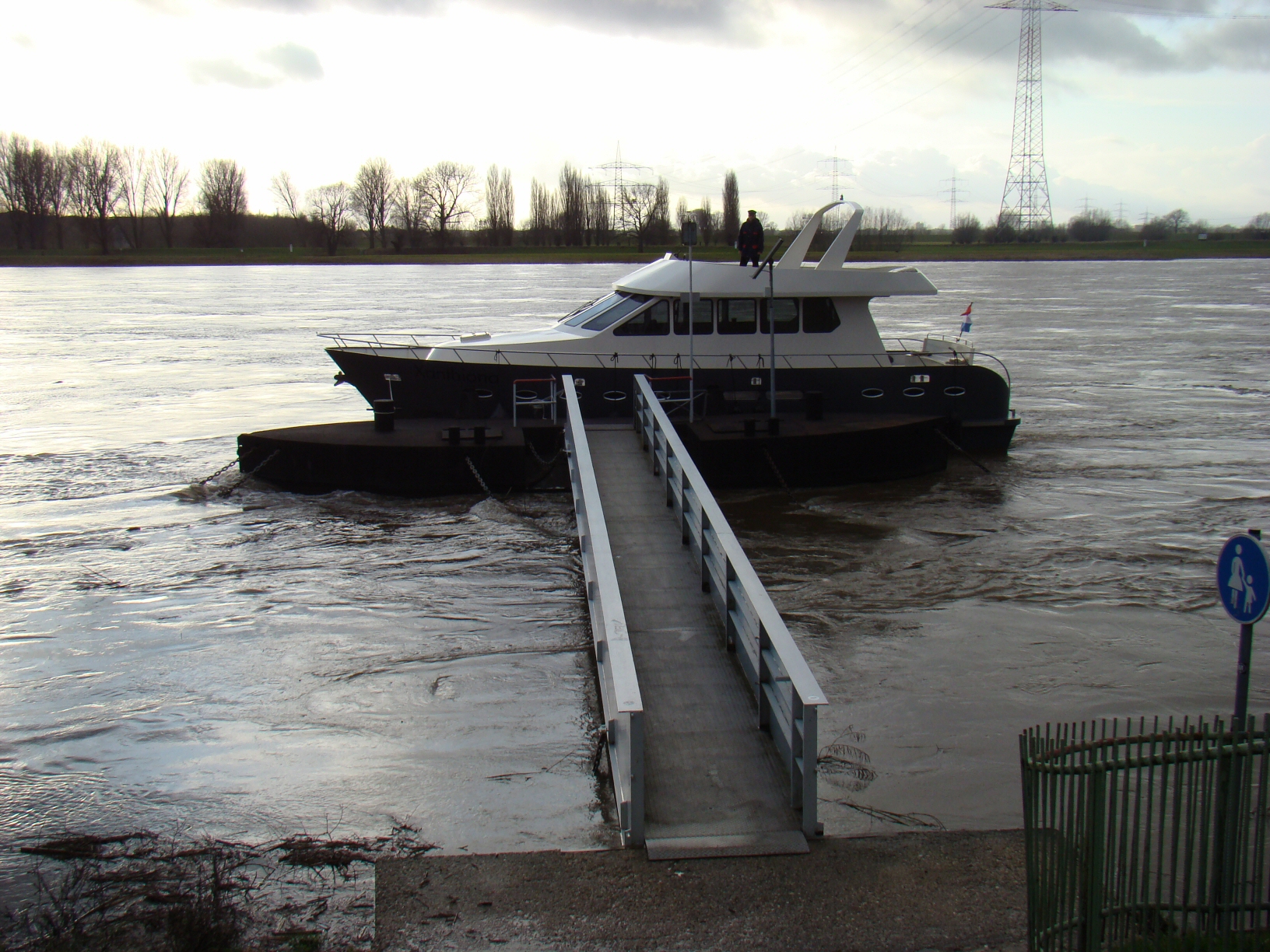

Aan een steiger op de snelstromende rivier
Aanvoerslang bijna vol met zooi

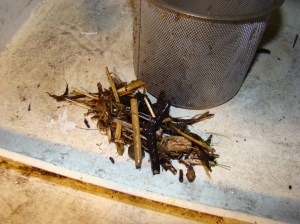

Dit komt uit de slang, kijk hoe groot het is

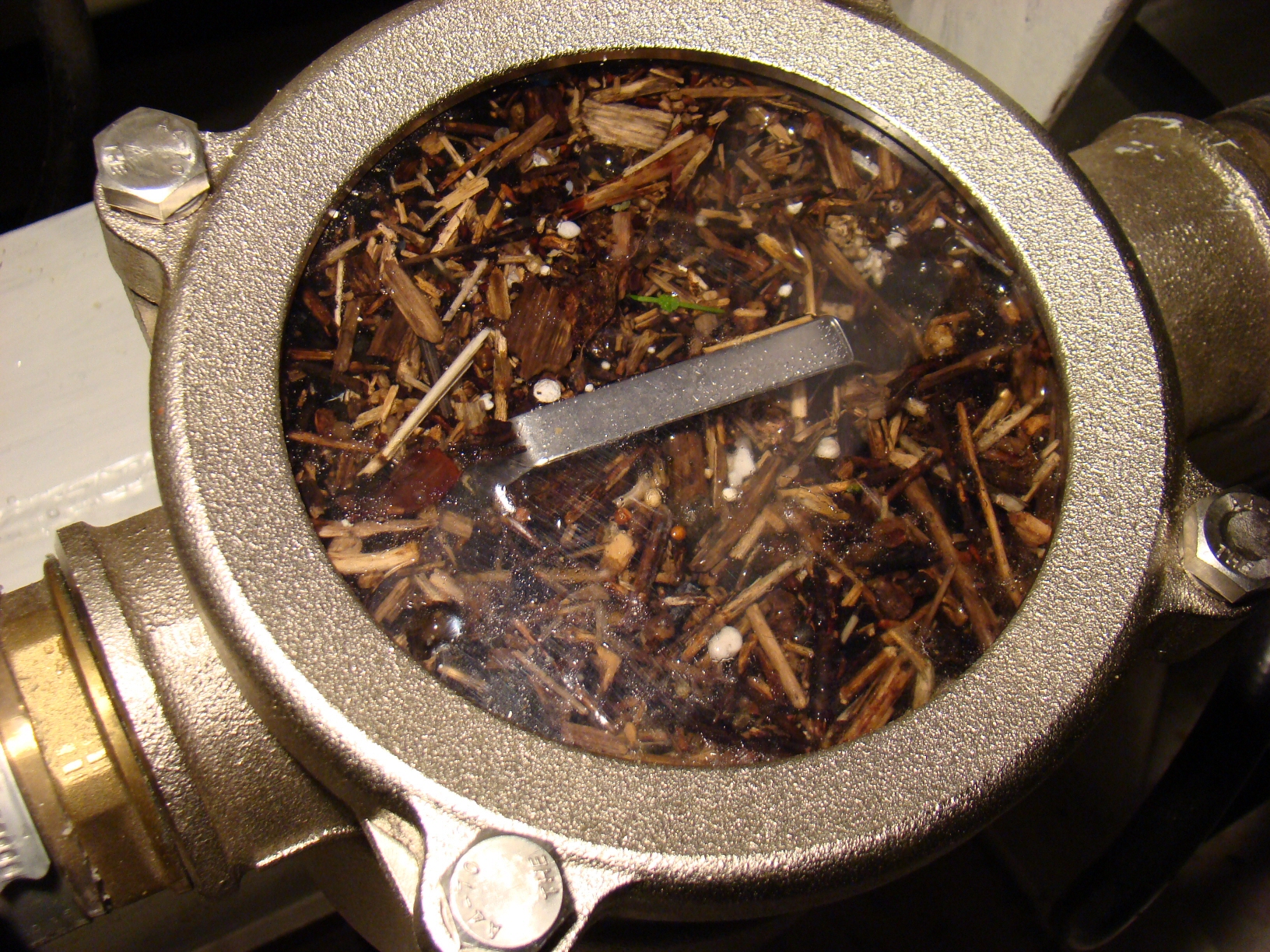

Wierpot vol na ca. 2 uur varen op de terugweg

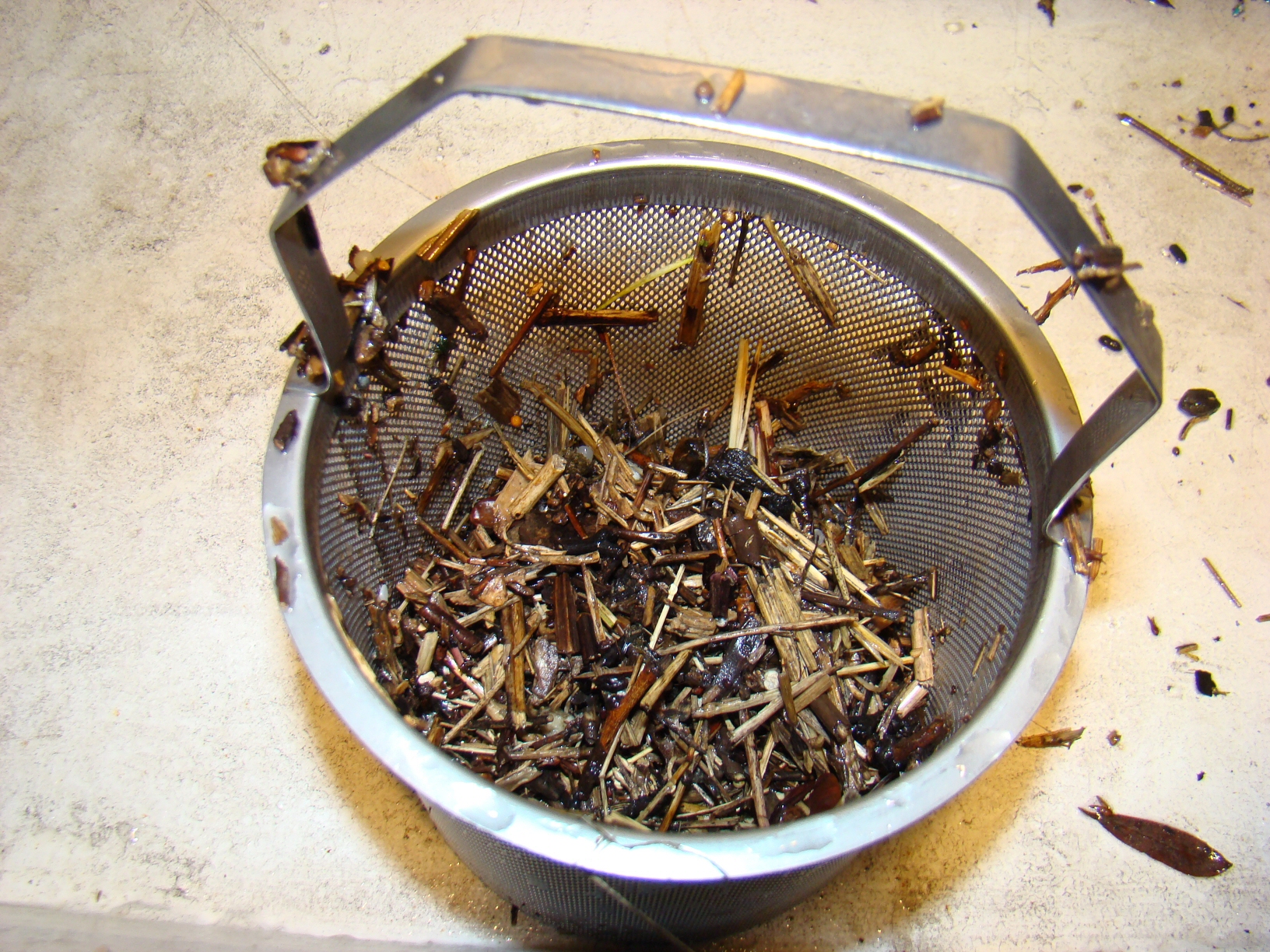

Binnenkant wierpot

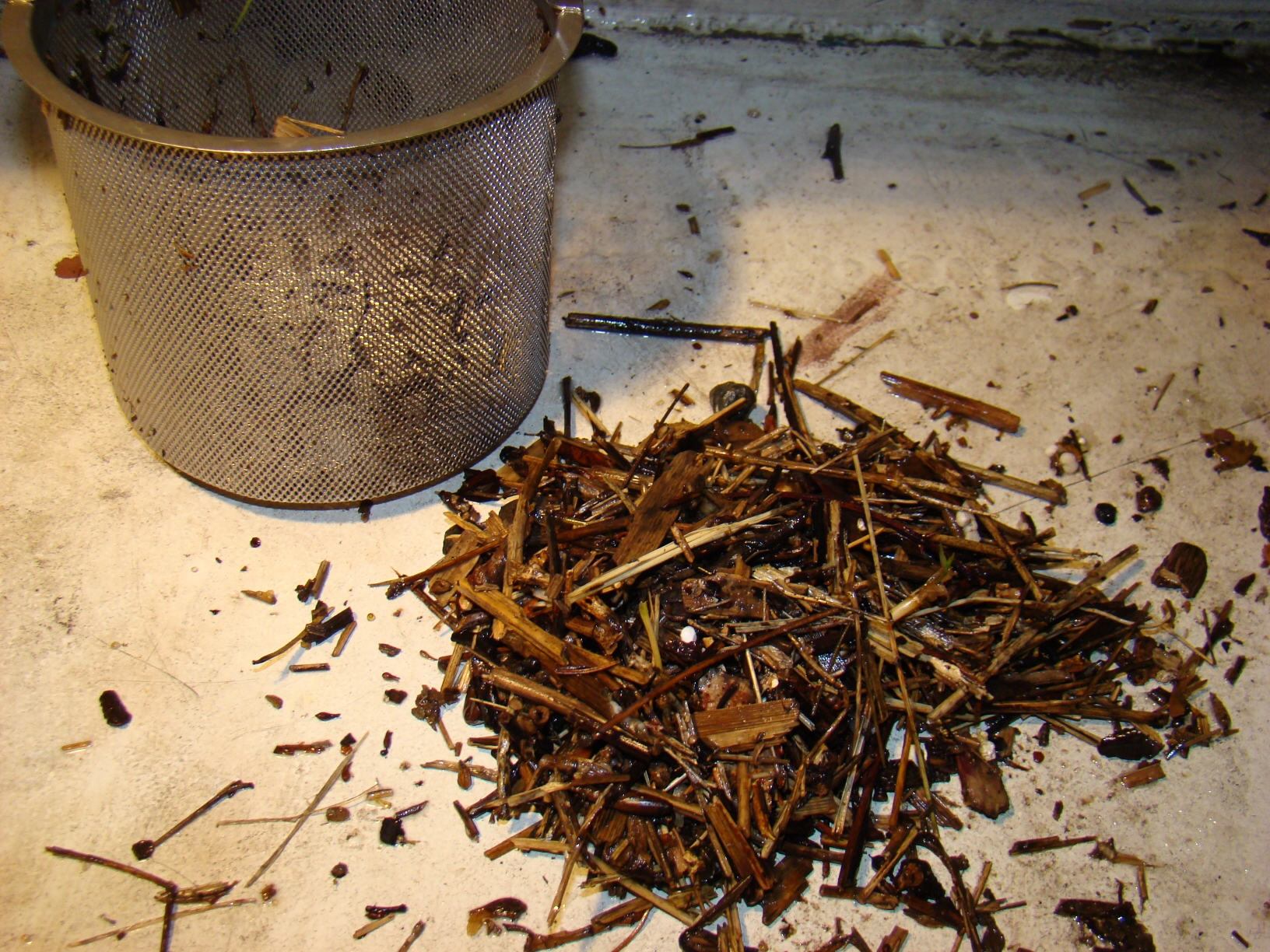

Dit komt uit de wierpot
Gesmolten waterlock

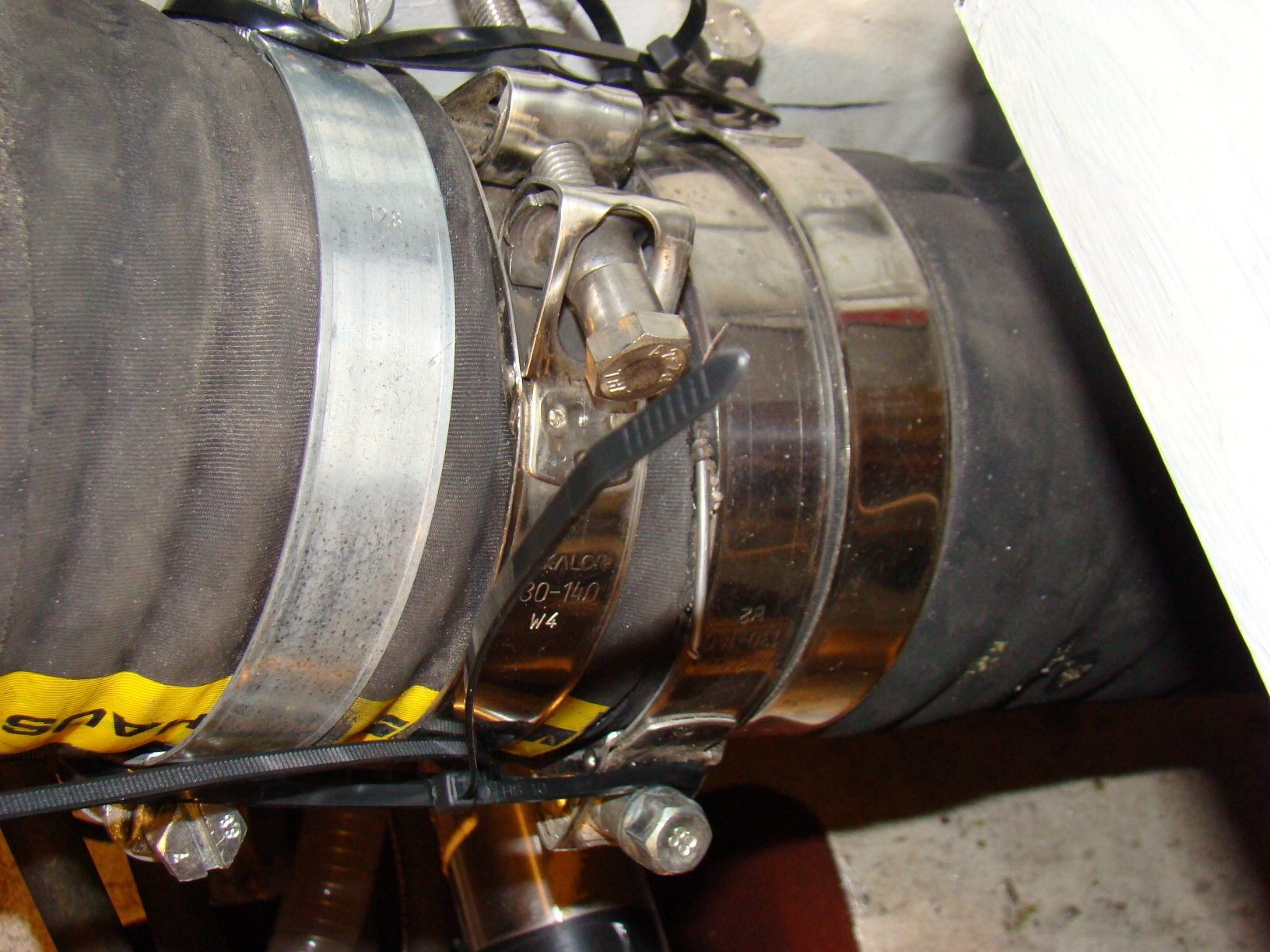

Beide einden van de uitlaatslang geimproviseerd aan elkaar
Hout, troep, zooi, bladeren, takjes, er drijft veel in de rivier
De Xanthiona op weg naar Duitsland (dag 5), probleem gevonden
Geplaatst door Jurjen Hoekstra in Motor, Reizen op 14 december 2011
Vandaag was een monteur van Vink Diesel al vroeg aanwezig om naar het vermeende probleem van de keerkoppeling te kijken. Eergisteren hebben we de reis naar Oberwinter, waar het interieur van de Xanthiona de komende 2 1/2 jaar zal worden afgebouwd, onderbroken vanwege een vreemd tikkend geluid die uit de keerkoppeling of van de schroefas leek te komen. Een lokale duitse scheepsmonteur was er gisteren absoluut van overtuigd dat er een probleem met de keerkoppeling was. Hij wilde er niet aan sleutelen omdat ik dan mogelijk de garantie zou kunnen verliezen, het is immers een gloednieuwe motor. De hulp werd dus ingeroepen van de leverancier Vink diesel, die direkt de dag erop kon komen.
Samen met de monteur van Vink hebben we vandaag tig keer de motor vooruit-achteruit-in neutraal geschakeld en overal geluisterd naar het vreemde tikkende geluid. In de achterkamer was gek genoeg het geluid sterker dan in de motorruimte zelf. We hadden de indruk dat het meer een resonantie (trillings) probleem was. Alle leidingen en slangen hebben we nagevoeld en de monteur vermoedde dat de vaste brandstofleiding een deel van het probleem was. Nog weer verder zoeken, trillingsdempers nagekeken, keerkoppeling nog weer eens een keer gecheckt, maar het vermoeden omtrent de brandstofleiding werd steeds sterker.
Uiteindelijk hebben we de flexible slangen van de brandstofleidingen afgekoppeld en de motor even op wat losse diesel in een teiltje laten lopen en het tikkend geluid was ogenblikkelijk weg: probleem gedetecteert. Het zat hem vooral in de retourleiding. Waarom we dit niet op de eerdere dagen hebben gehoord is onverklaarbaar, op beide vorige dagen en ook op de 3de dag hebben we de motor goed warm gedraaid op stationair toerental en hadden het dan ook moeten horen. Het probleem is dus pas onstaan in de loop van de 3de dag. Ik ben uiteraard hardstikke blij dat het niks ernstigs is en er geen grote reparaties nodig zijn. De monteur gaf aan dat de vaste brandstofleiding niet vastgelast zou moeten zijn, maar opgehangen moet zijn in kunststof beugels. Dat zou dan het probleem van het tikkend geluid kunnen verminderen of misschien oplossen, de vaste leiding vervangen door slang zal het zeker oplossen.
De Xanthiona op weg naar Duitsland (dag 4) met pech onderweg
Geplaatst door Jurjen Hoekstra in Motor, Reizen op 13 december 2011
Gisteren is de reis van ons motorjacht Xanthiona naar Oberwinter in Duitsland onderbroken omdat er mogelijk een probleem was met de schroefas of keerkoppeling. Noodgedwongen hebben we overnacht in marina Düsseldorf en via de marina hulp ingeroepen van een lokale monteur.
Vanochtend heeft de monteur met behulp van telefonisch overleg met de leverancier/dealer en de importeur van alles nagekeken en zijn conclusie is dat het waarschijnlijk de keerkoppeling is. Het echte probleem is niet geconstateerd, maar ik kan het risico niet nemen dat er onderweg iets gebeurt. Na verder overleg met de leverancier van de Doosan motor, komen zij morgen naar Düsseldorf om het probleem te beoordelen en zo mogelijk op te lossen.
In de tussentijd ligt de Xanthiona er fraai bij in de marina Düsseldorf. Bij het maken van een paar foto’s merkte ik eigenlijk pas echt op hoe groot ie is, dit zie je vooral als je op een lage steiger er naast staat.
Xanthiona
