Waterproblemen motorjacht Xanthiona

Elke booteigenaar probeert te voorkomen dat er water van buitenaf in de boot komt. Op de Xanthiona waren er echter even een paar probleempjes met het water intern de boot. Het ging om de douchepomp voor de achterslaapkamer, geen heet water vanuit de CV en het drinkwaterfilter.

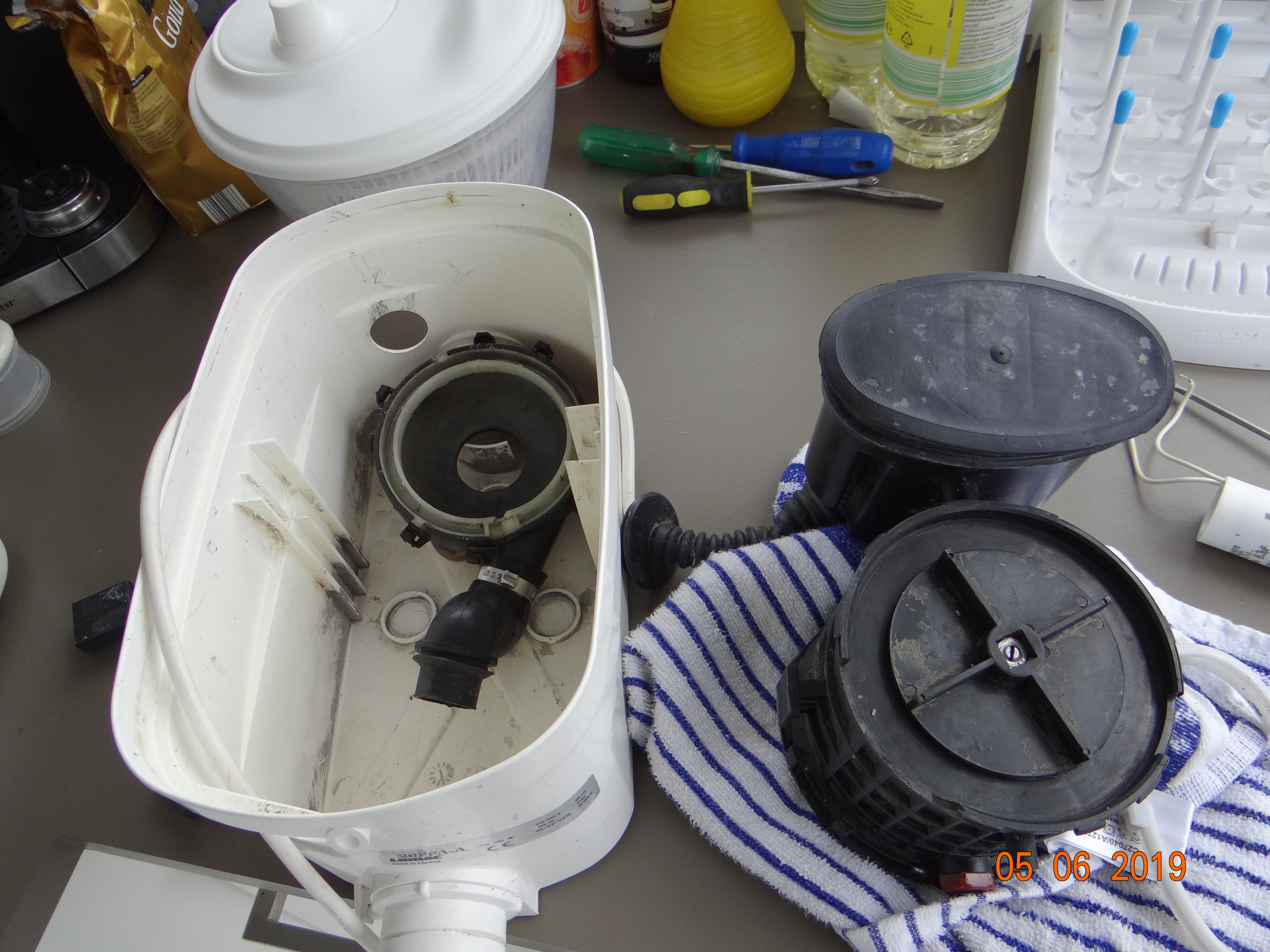

Het water in de douche in de achterslaapkamer werd niet meer afgevoerd. Na onderzoek bleek de Lomac 20FFA pomp in de motorruimte het niet meer te doen. Vervelend, vervanging van de pomp al gauw ca. 249-305 euro. Na demontage en wat prutsen met het ding merkte ik dat de elektrische pomp niet op gang kwam, als je hem een zetje gaf deed ie het weer. In eerste instantie dacht ik dat ie door te weinig gebruik wat vast zat, maar op het internet kwam ik een berichtje tegen die de condensator als euvel noemde. Na verdere demontage van het elektrische deel van de pomp kwam ik een condensator van 6.3uF tegen. Op de website van Broyeurexpert zag ik de condensator genoemd in de lijst van losse onderdelen. Het leek dus een vaker voorkomend probleem te zijn. Condensator besteld voor 27.50 euro, ding er in, stekker in stopcontact en hij deed het weer. Probleem 1 opgelost.

Roca Gavina 20 GTIF

De Roca Gavina 20 GTIF combi CV ketel stond in alarm, 3 rode ledjes. Niet goed. De laatste tijd verloor ik al wat druk in de ketel en moest hem elke 2 maand wat bijvullen.

Lekkende pakking na 7 jaar

Sensour houder met verweerde pakking

Nu was de druk volledig weg, eerst bijgevuld, maar zag al gauw een lekkage bij 1 van de pijpen in de CV, het drupte aardig. Het ging om een houder voor 2 sensoren, die met zo’n rode papieren pakking was gemonteerd. Deze was na 7 jaar gebruik spontaan gaan lekken. De houder verwijderd en nu met teflondraad als pakking weer gemonteerd. Ketel bijgevuld en er was weer heet water. Probleem 2 opgelost.

De laatste tijd merkte ik dat de waterdruk ook minder was geworden. Vorig jaar had ik een drinkwaterfiltersysteem gemonteerd met 3 achter elkaar geplaatste filters. Na een half jaar zijn de filters vervangen. De vervangingsset was niet helemaal hetzelfde als de originele set en direct was de waterdruk al minder. Om dat op te lossen heb ik toen het sedimentfilter verwijderd, maar nu na ca. 5 maanden is de druk weer minder. In het lege filterhuis lag wat zooi op de bodem.

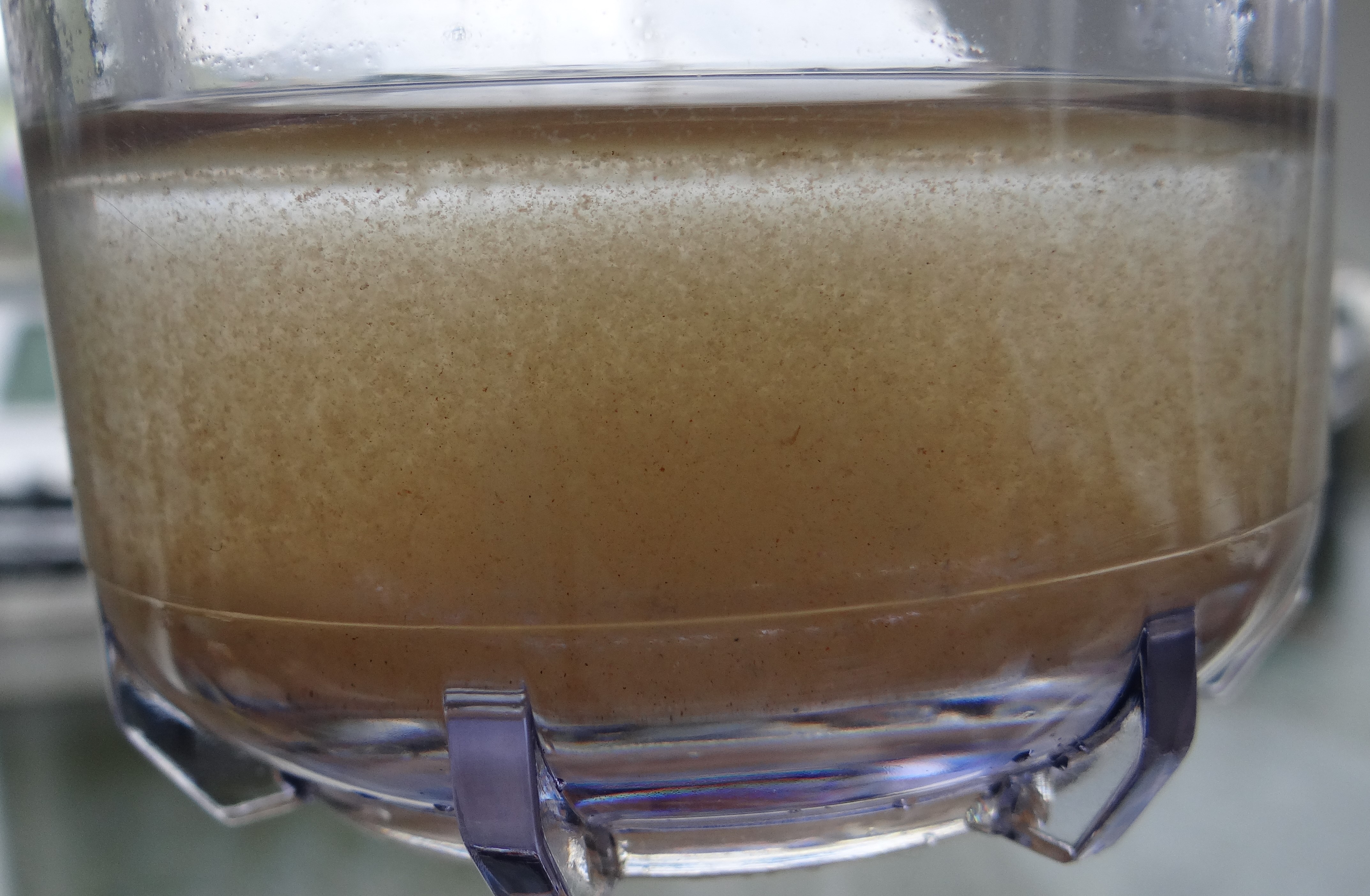

Zooi op bodem van 1e filterhuis

Even schudden: zie bijgaande foto: niet zo fris. Er wordt nu al 9 maanden op de boot gewoond en elke week wordt er drinkwater getapt. Grote vraag is nu: komt deze troep van aanslag/rotzooi in de tank of komt het mee met het drinkwater van de haven?

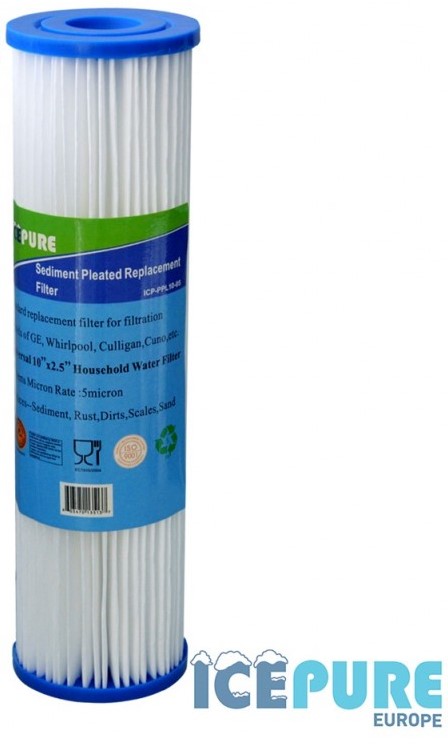

Dit moet een beter sedimentfilter zijn

In ieder geval het 2de filter (een koolstoffilter) nu tijdelijk ook verwijderd om nog wat druk op het systeem te hebben. Het laatste filter (ook een koolstofilter) doet het alleen ook goed; een getapt glas water is nog steeds helder. Inmiddels een nieuwe set filters bij Waterfilterexpert besteld en deze dit weekend maar monteren. Desnoods de druk van de hydrofoor verhogen om een comfortabele straal uit de douche te krijgen. En deze zomer de drinkwatertank maar eens goed schoonmaken.

Een reactie plaatsen

Drinkwaterfilter geinstalleerd op motorjacht Xanthiona

Hoe drinkbaar is het water dat uit een watertank komt? Zolang je veel verbruikt en de tank vaak bijvult met schoon drinkwater, dan blijft het water in de tank in principe schoon en vers. Maar is het ook 100 % vrij van bacterien en is het onderste laagje in de tank toch misschien van vorig jaar? Dan blijft de vraag of je dus veilig het water zo vanuit de tank kunt drinken? Om het zekere voor het onzekere te nemen, heb ik deze week een drinkwaterfilter gemonteerd in het watersysteem.

Na enig onderzoek op het internet vond ik bij Waterfilterexpert een set voor ‘het gehele huis’. Een 3 stappen filter met een 0,5 micron sediment filter, een GAC (granular activated carbon) filter en een koolstoffilter. Dit moet voldoende zijn om het water uit de tank, ook al is het misschien enkele maanden oud, te kunnen drinken.

In eerste instantie had ik het filter voor de DAB hydrofoorpomp gemonteerd, maar de pomp kon het water niet voldoende oppompen vanuit de tank. Installatie van het filter na de pomp bracht verbetering, wel staat het filterhuis nu onder druk. Met een kogelkraan voor en na het filterhuis, kun je het systeem onder druk houden bij het verwisselen van filters. Volgens Waterfilterexpert moet je elke 6 maanden de filters vervangen.

Op onderstaande foto zie je het geinstalleerde filter. De toevoerbuis (links) lijkt wat lang, maar ik ben van plan om links van het filter nog een extra drukvat op te nemen in het systeem. De DAB hydrofoor heeft een drukvat van 1 liter en zelfs bij het omspoelen van een kopje slaat de pomp al aan. Een groter drukvat moet dat voorkomen.

3-fasen drinkwaterfilter

1 reactie

WTW weggewerkt in de kast op motorjacht Xanthiona

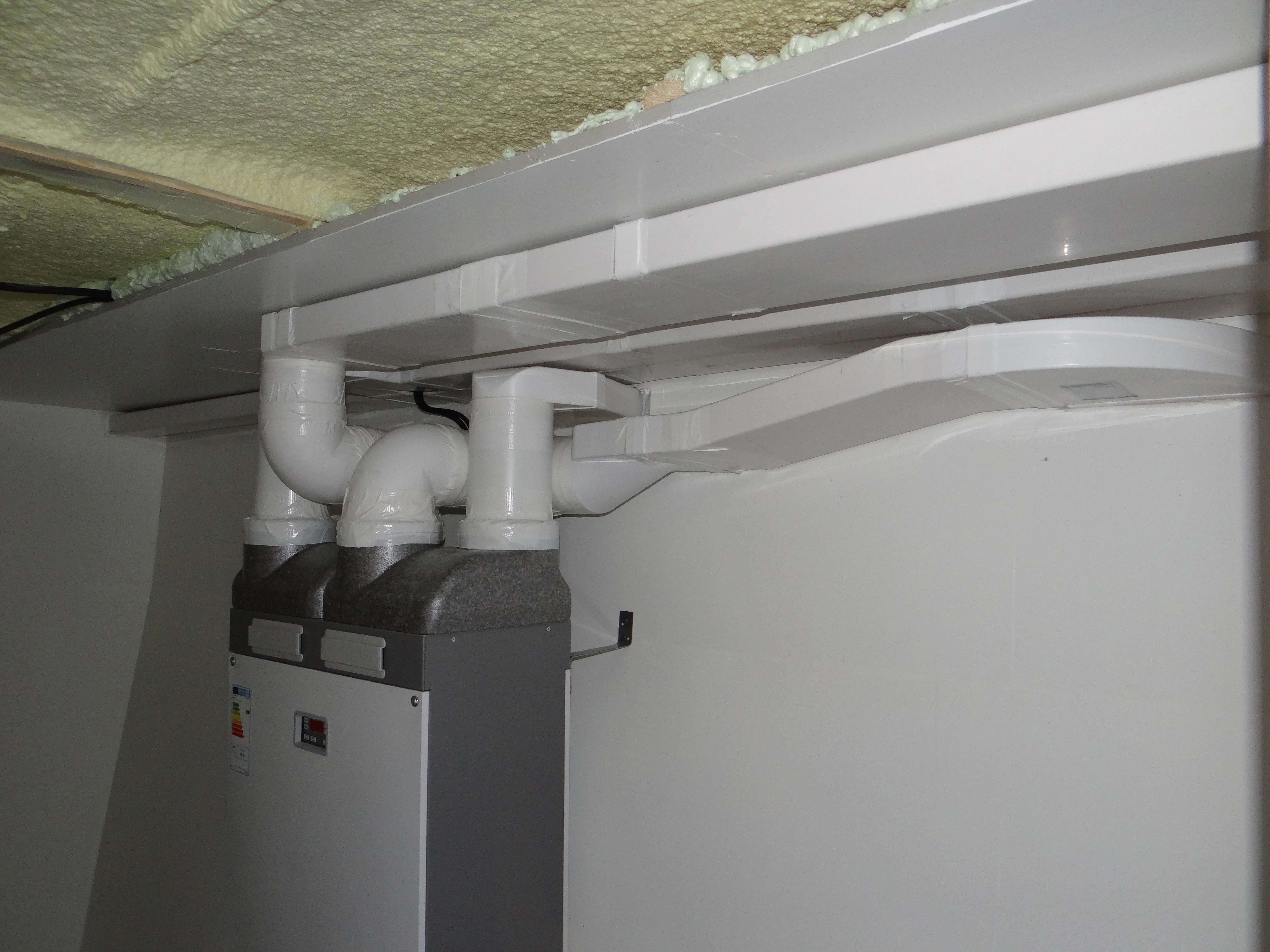

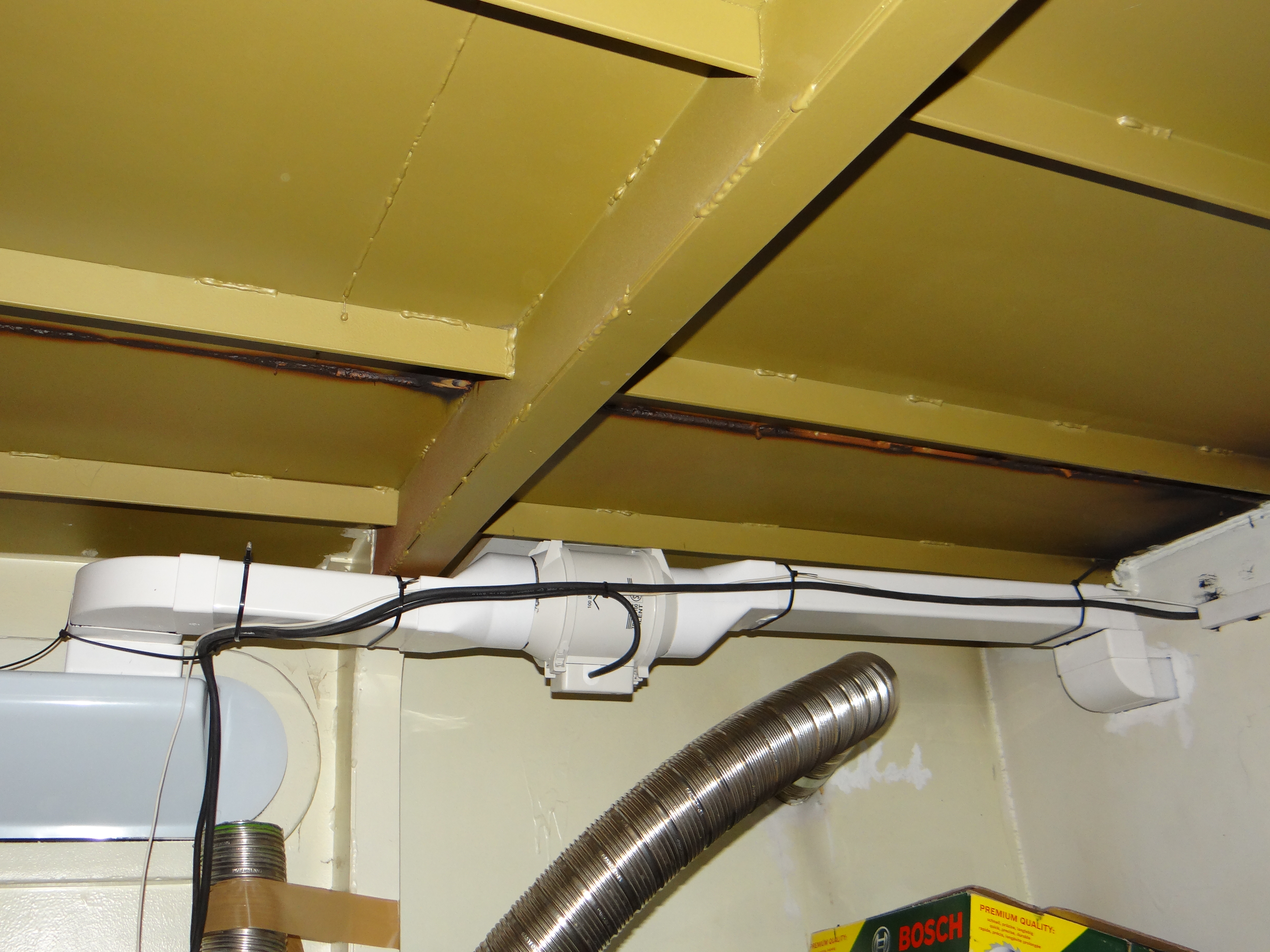

WTW en luchtkanalen

In het vorige bericht (ventilatie gekoppeld aan huisautomatisering) schreef ik uitgebreid over de redenen en achtergrond om een warmte-terug-win (WTW) unit te installeren ter voorkoming van condens en om luchtjes en vocht uit de gastenbadkamer/dagtoilet af te voeren. De WTW is inmiddels geinstalleerd, aangesloten en functioneert zoals verwacht. Het aanbrengen van de luchtkanalen had de nodige hoofdbrekens. Ten eerste moest ik, omdat de aansluitingen dicht bij elkaar zitten, diverse bochten uitproberen die langs elkaar en over elkaar heen moeten. Ook wil ik de kanalen zo weinig mogelijk in het zicht hebben en het heeft enkele weken gekost om het geheel zo goed mogelijk weg te werken. Eigenlijk had ik dit vooraf moeten bedenken, dan waren ze nog beter weggewerkt achter de betimmering.

De verse lucht wordt nu de achterslaapkamer, de gastenslaapkamer en de keuken in geblazen. De afvoer van ‘vervuilde’ lucht gebeurt vanuit de hal beneden, zodat een maximale circulatie van lucht ontstaat.

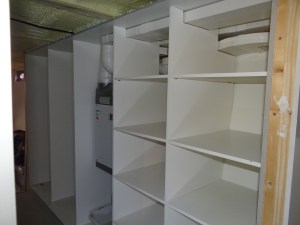

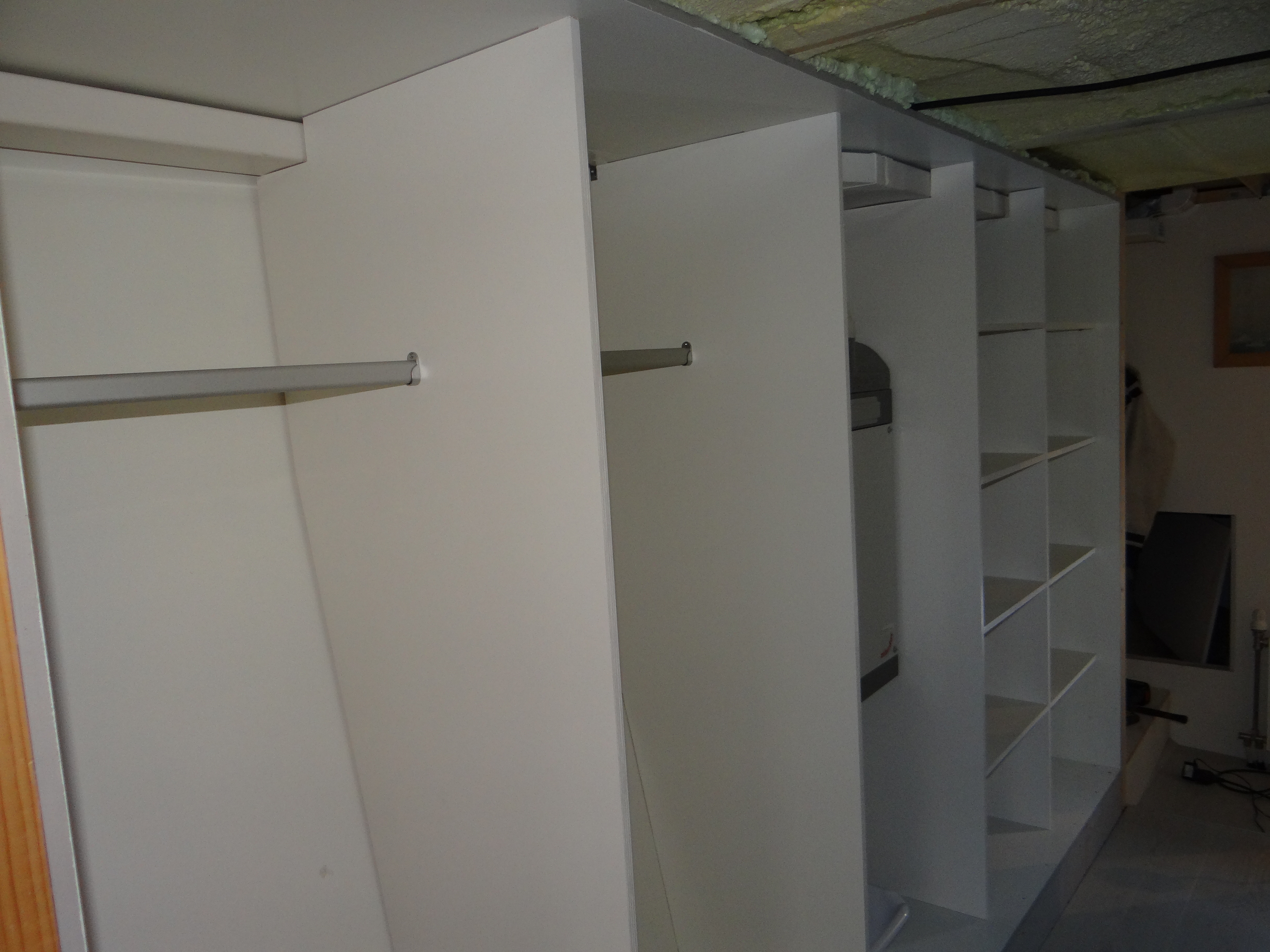

WTW in kast

De WTW is nu weggewerkt in de kast in de doorloop naar de achterslaapkamer. Er komen nog schuifdeuren voor. De kast heeft een deel voor hangkleding direct naast de achterslaapkamer en een deel met legplanken naast de hal. In dat deel kunnen zaken als beddegoed en schone badlakens worden opgeborgen.

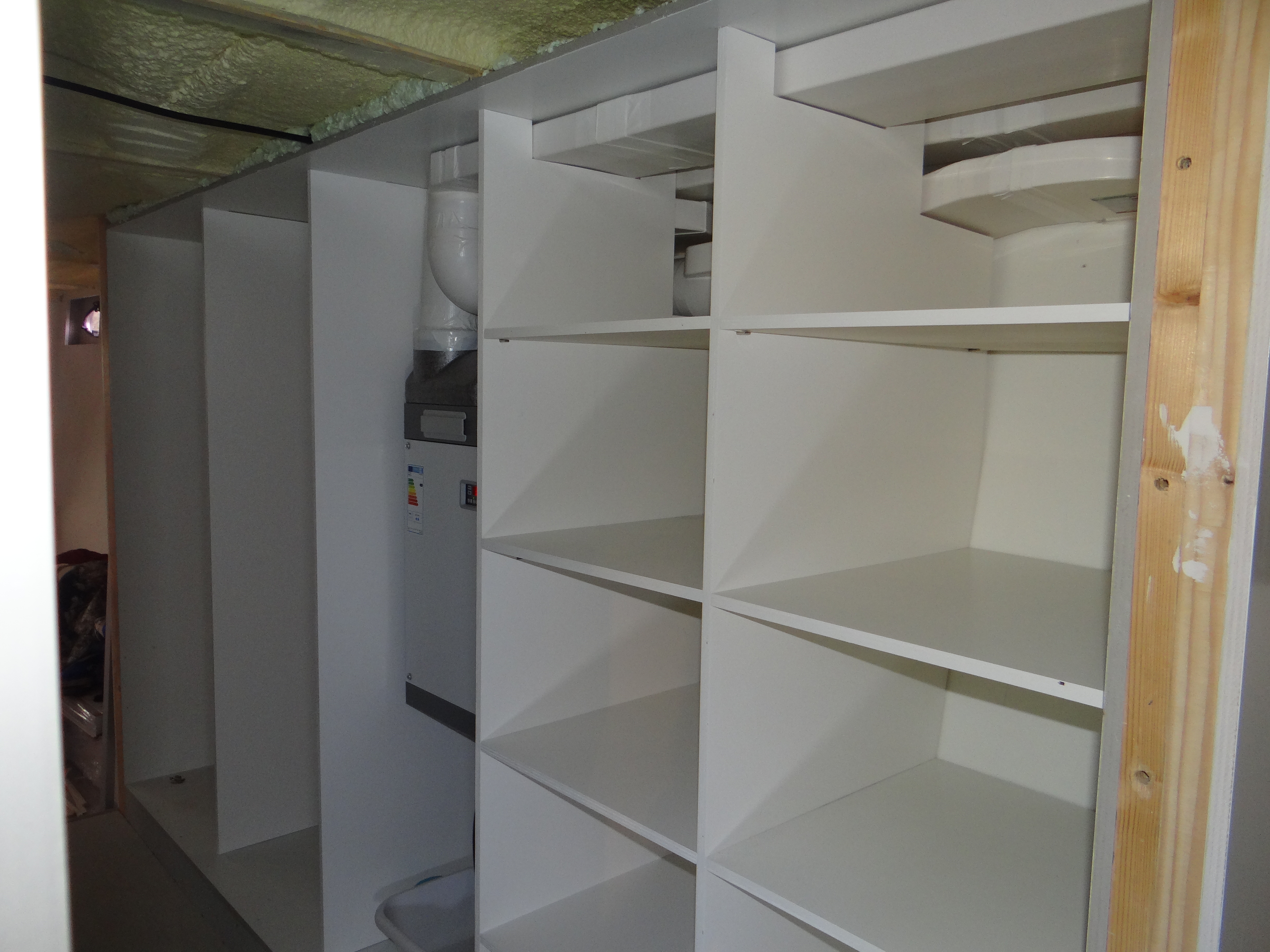

WTW in kast

De WTW is permanent aan en erg stil op de (standaard) stand 1. Zodra er iemand de badkamer/toilet binnengaat, gaat de WTW in stand 3 voor extra afvoer.

Het programmeren in het huisautomatiseringsysteem (gebaseerd op het KNX protocol) gaat nog niet helemaal zoals ik wil. De WTW gaat aan zodra de sensor beweging detecteert en blijft dan ook aan gedurende 15 minuten. Om de WTW niet onnodig in stand 3 te zetten, wil ik eigenlijk dat de WTW pas aangaat als het (toilet) bezoek langer duurt dan 1 minuut, ik ben nu wat nog aan het vechten met de juiste instelling van alle parameters van de sensor en de actuator.

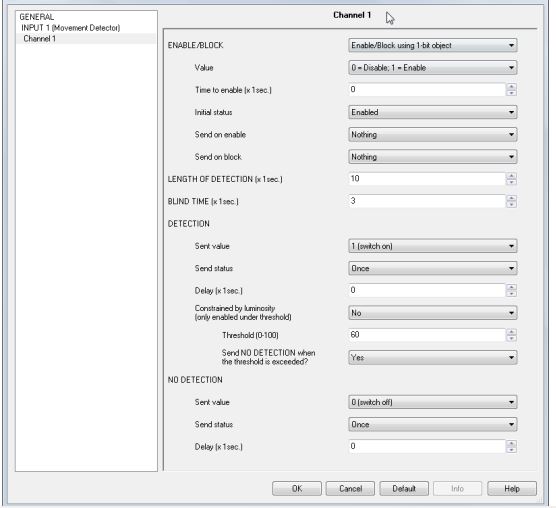

Instelbare parameters voor motion detector

1 reactie

Betegeling 2de badkamer motorjacht Xanthiona klaar

Af en toe lijkt het alsof er niet zoveel gebeurt als je dit blog leest, maar sommige werkzaamheden kosten veel tijd en duurt het even voordat het eindresultaat zichtbaar is. En eindeloze beschrijvingen van alle werkzaamheden gaan vervelen. Daarom zal ik me wat meer beperken tot korte teksten en het plaatsen van foto’s. Over de keuzes, problemen en oplossingen zal ik wat uitgebreider berichten.

Het betegelen van de 2de badkamer (voor de gasten) ging sneller omdat de wanden nagenoeg recht zijn en per toeval kwam het zo uit dat ik met een hele tegel onder kon beginnen en boven met een hele tegel kon eindigen. Ik hoefde dus weinig tegels op maat te maken. Wel is duidelijk, ook van de betegeling van de badkamer in de achterkajuit, dat hoe groter de tegel hoe meer je de tegels passend moet maken en je hebt dus ook meer verlies.

Dat is een geleerde les voor de vloer. Ik had een hele mooie vinyllaminaat gevonden met tegelmotief, maar het nadeel is de grootte, ca. 40 x 70 cm. Dus ook daar veel aanpassen en veel verlies. Misschien toch nog verder zoeken naar een kleiner formaat.

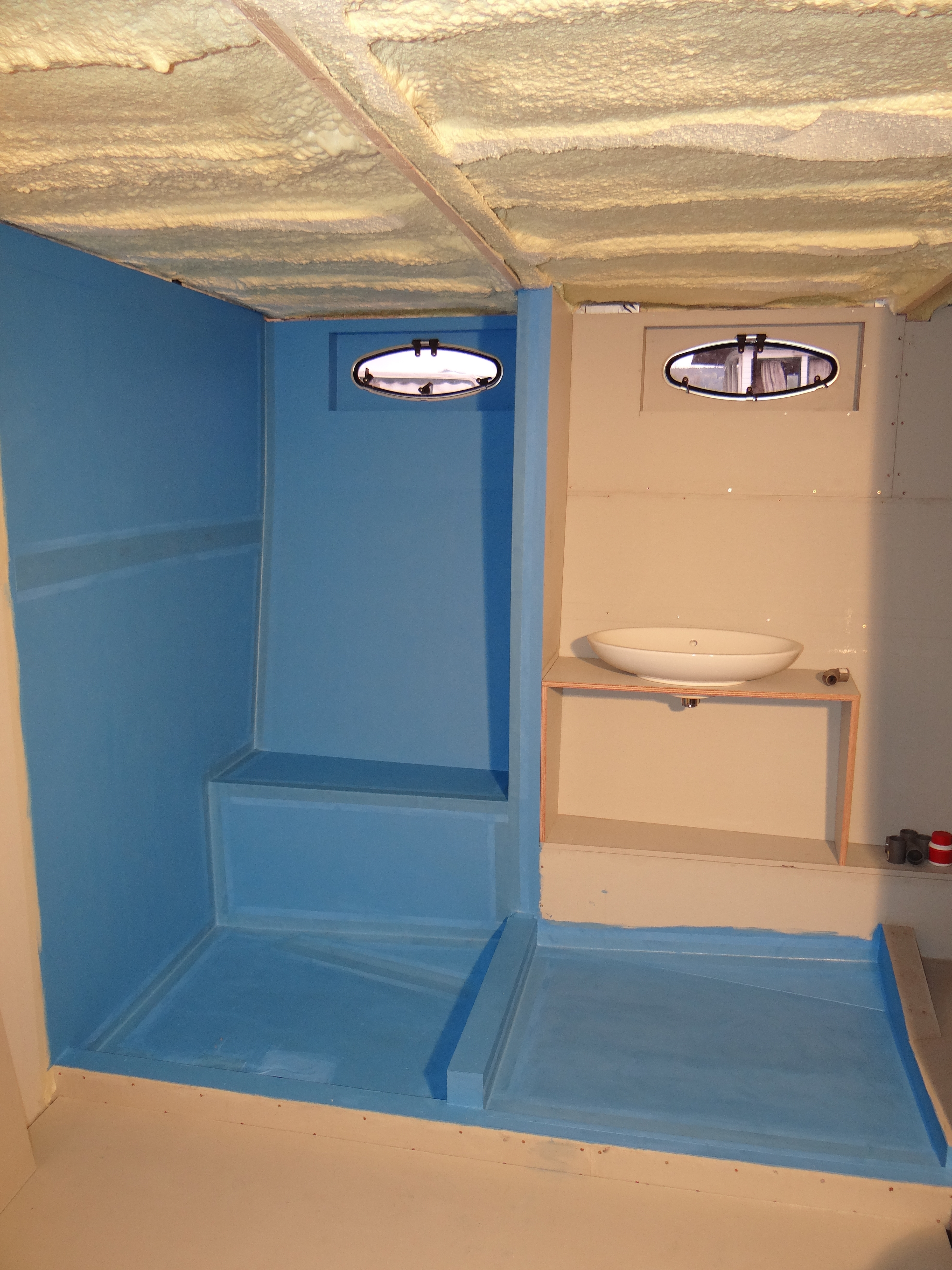

Eerst de vloer en douchewand voorzien van een waterdichte rubberen laag

Eerst de vloer en douchewand voorzien van een waterdichte rubberen laag

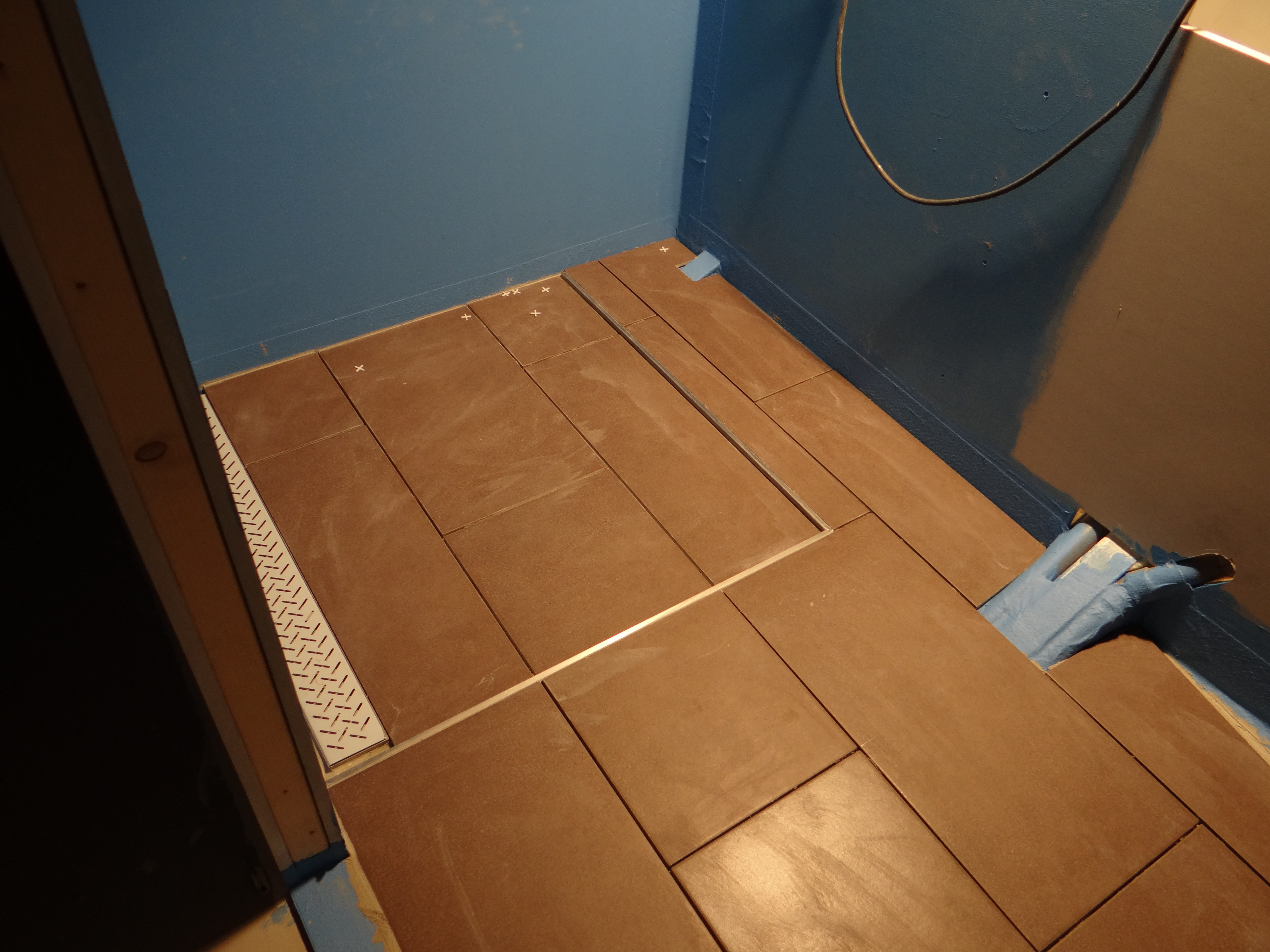

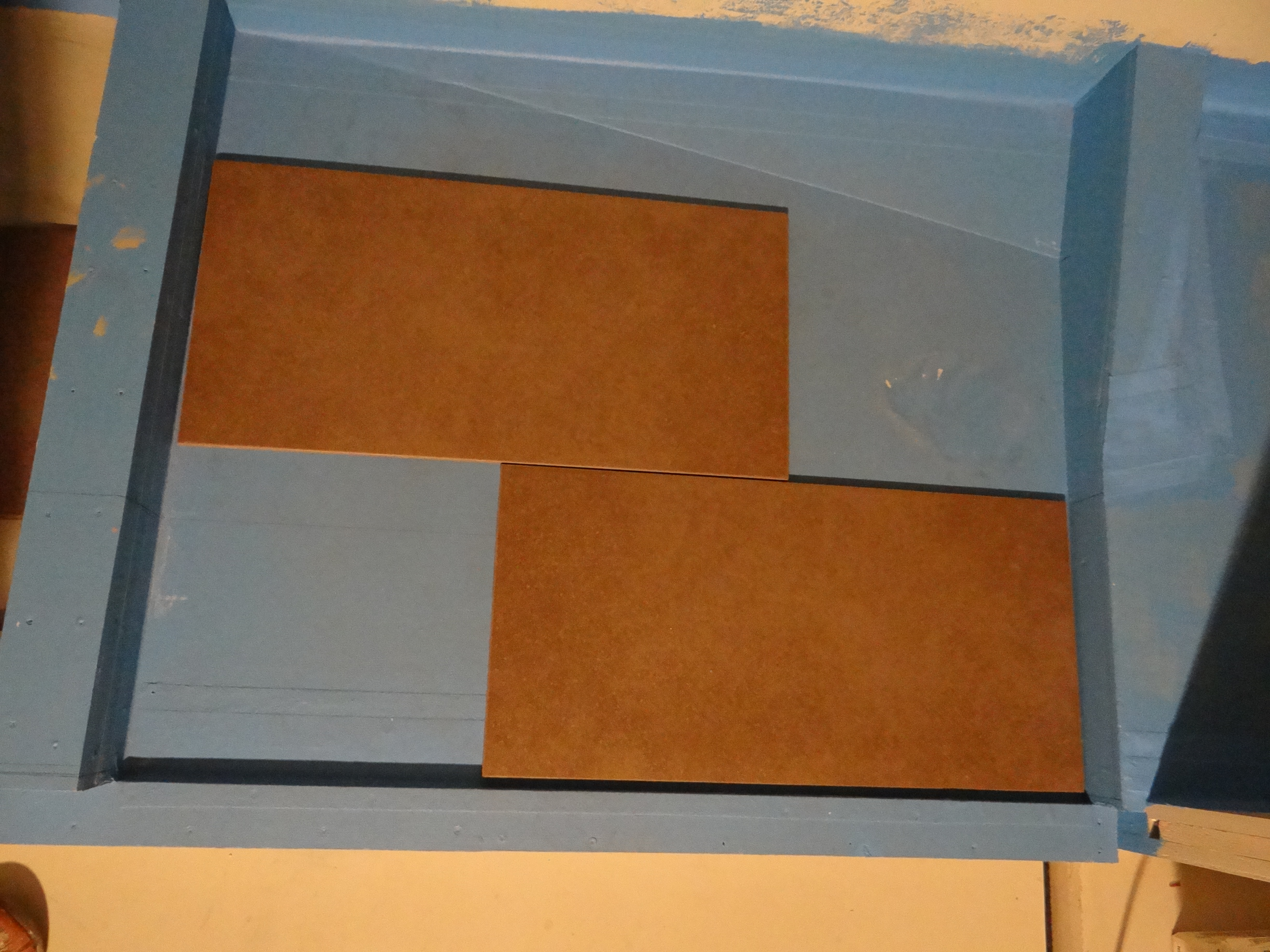

De voer van de douche iets verdiept

De voer van de douche iets verdiept

Per toeval onder met een hele tegel beginnen en boven met een hele tegel eindigen

Per toeval onder met een hele tegel beginnen en boven met een hele tegel eindigen

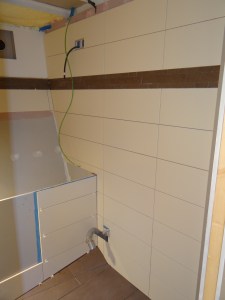

DSC01975

Rechterzijwand

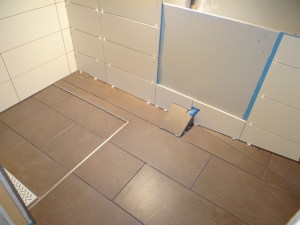

In het midden komt een kastje

In het midden komt een kastje

Een reactie plaatsen

De eerste keer gedoucht op motorjacht Xanthiona

Drie keer is scheepsrecht. Dit was van toepassing op de zijwand van de bestelde douchecabine. Door het wegwerken van 1 van de spanten heeft de doucheruimte in de achterkajuit van ons motorjacht Xanthiona een verhoogde instap. Dat de zijwand dus langer was dan de deur, werd niet begrepen door de makers van de op maat bestelde douchecabine. De 1e zijwand die werd geleverd was net zo lang als de deur, de 2de had wel de juiste lengte, maar hier was het profiel ingekort tot de lengte van de deur. Na veel inspanning van de leverancier, de firma Hornbach uit Utrecht, werd uiteindelijk een derde zijwand geleverd die en de juiste lengte had en profielen van de juiste lengte.

Na 2 avonden secuur werken stond er een mooie RVS douchecabine die de dag erop voor het eerst in gebruik werd genomen. Nog een dag later was ook de afzuiging geregeld met een extra stille ventilator.

Mooie RVS douchecabine in de achterkajuit

Mooie RVS douchecabine in de achterkajuit

Extra stille ventilator in de motorruimte voor de afzuiging van vochtige lucht uit de douche

Extra stille ventilator in de motorruimte voor de afzuiging van vochtige lucht uit de douche

Een reactie plaatsen

Eindresultaat tegelwerk badkamer motorjacht Xanthiona

Eindelijk is er een eind gekomen aan het passen en meten van tegels. Er zitten 101 stukken wandtegel in de badkamer, slechts 19 daarvan zijn een hele tegel, de rest moest allemaal gemeten, gesneden en enkele keren gepast worden. Dat is tevens een geleerde les, met de grotere tegels meer paswerk, snijden en restantjes.

Enfin, het gaat om het eindresultaat. Er is slechts 1 flater, 1 bewuste grote fout en ca. 20 kleinere foutjes. Maar na het voegen en met wat afstand zie je dat helemaal niet.

Als laatste is het douchepaneel aangesloten en is het wachten nu op de bestelde douchewand en deur.

DSC01539

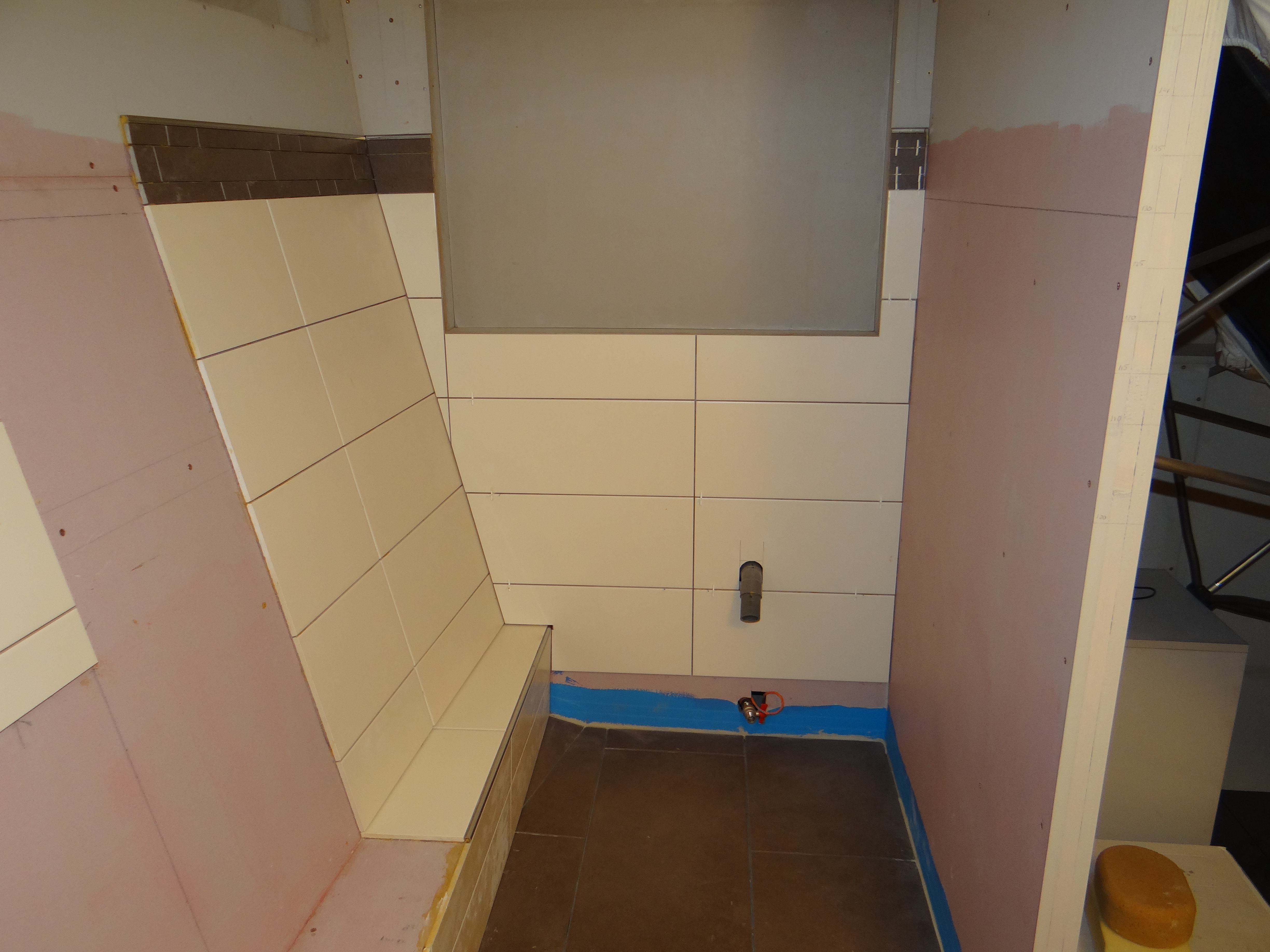

Nu gevoegd, toilet nog plaatsen en klaar

Nu met voegen

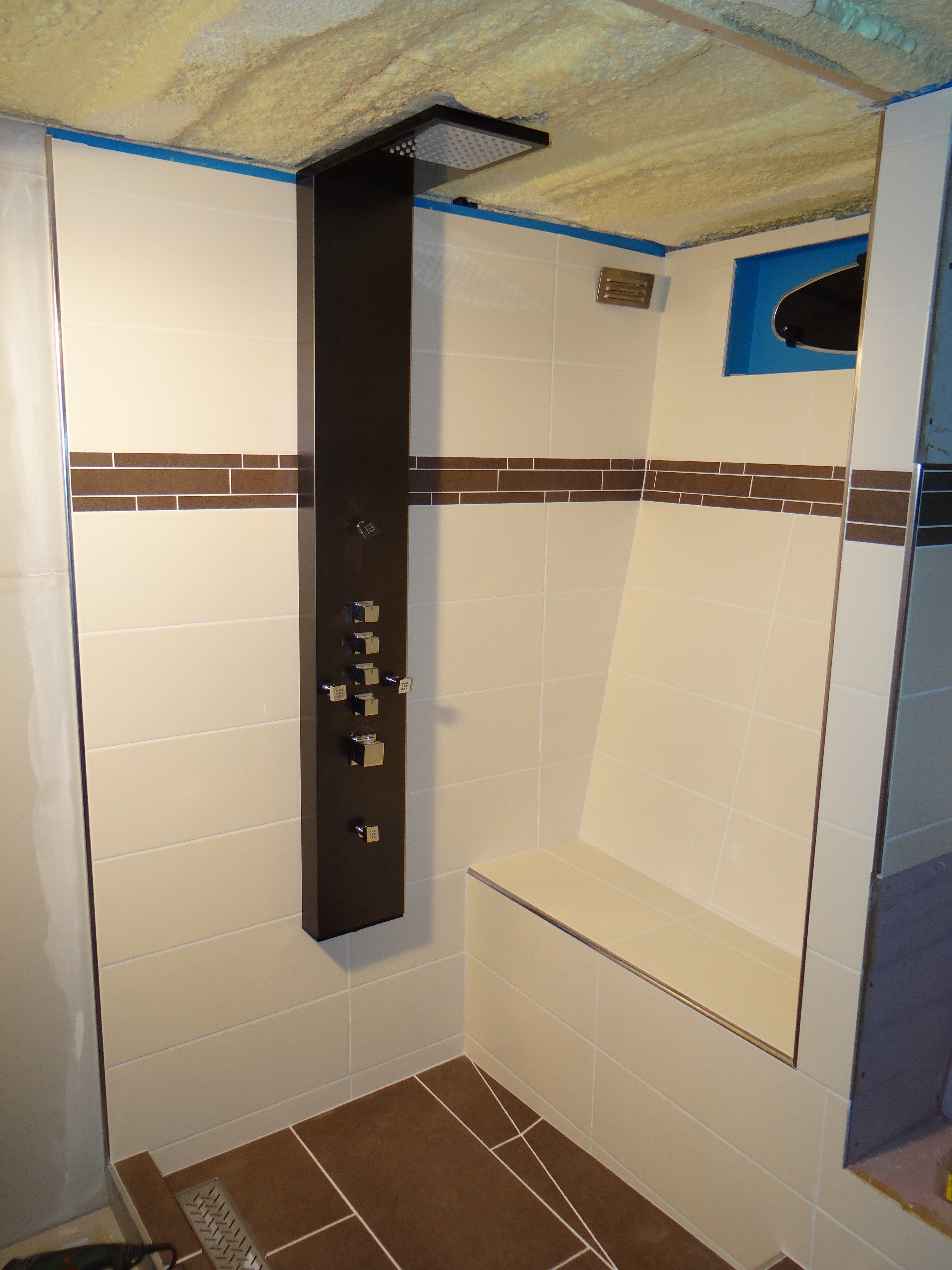

Douchepaneel ook al aangesloten

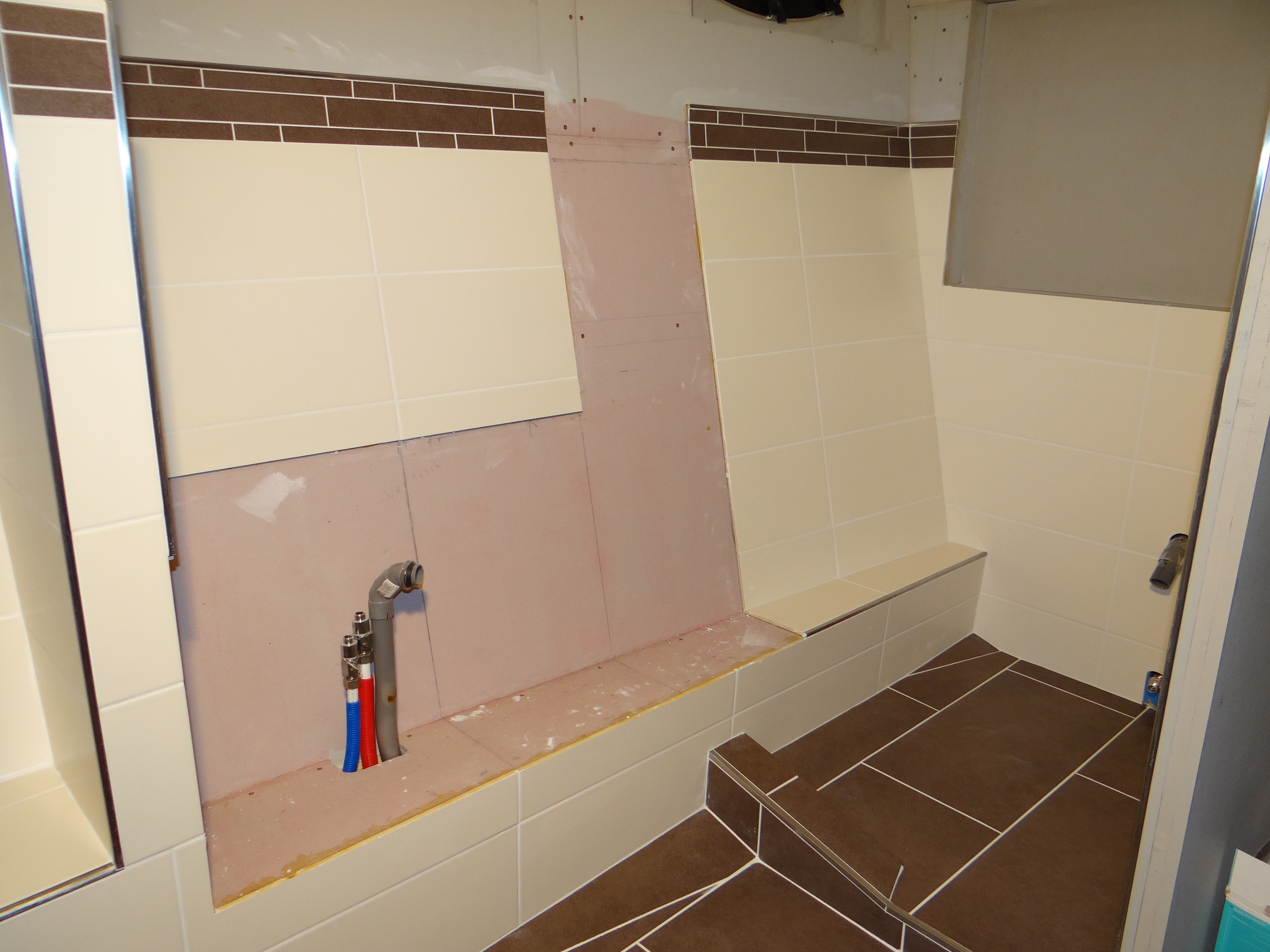

DSC01537

Wasbak en zijkastje nog erbij

1 reactie

Goed gereedschap is het halve werk op motorjacht Xanthiona

Een bekend spreekwoord: goed gereedschap is het halve werk. Dit werd weer eens bewaarheid bij het tegelen van  de badkamer in de achterkajuit van ons motorjacht Xanthiona. Voor mijn 8 jaar oude tegelsnijmachine kon ik geen nieuwe schijf meer krijgen. Gedwongen kocht ik dus een nieuwe tegelsnijmachine (zie vorig bericht). Nog zo’n spreekwoord: goedkoop is duurkoop. Ook dat was geldig, want na 2 dagen zagen met de machine van maar 100 euro, had ik het gevoel dat het niet zo goed ging. Ik moest de tegels met flinke kracht langs de schijf duwen en echt mooi kwam het er ook niet uit. Na nog wat prutsen met de afstellingen had ik er genoeg van en ging toen pas op het internet kijken wat er zoal aan tegelsnijmachines is.

Na het lezen van wat reviews was het me duidelijk, de 100 euro was weggegooid geld en voor een flink betere machine kwam ik op minstens 260-300 euro uit. Puntje bij paaltje (nog een spreekwoord), ik heb de onderstaande tegelsnijmachine gekocht en dat was een enorme verademing. Je snijdt de tegels met gemak, je kunt tot op een 1/2 mm nauwkeurig zagen, je wordt niet nat gespetterd en nu ik met m’n 4de badkamer bezig ben, realiseer ik me dat ik zo’n betere machine 8 jaar geleden had moeten aanschaffen. Dat had me heel wat ergernis bespaard.

Enfin inmiddels ben ik weer een week verder en zo langzamerhand zitten de meeste tegels er op. Het douchegedeelte is inmiddels ook gevoegd met een witte voeg dat de bruine mozaik tegels heel mooi tot zijn recht brengt.

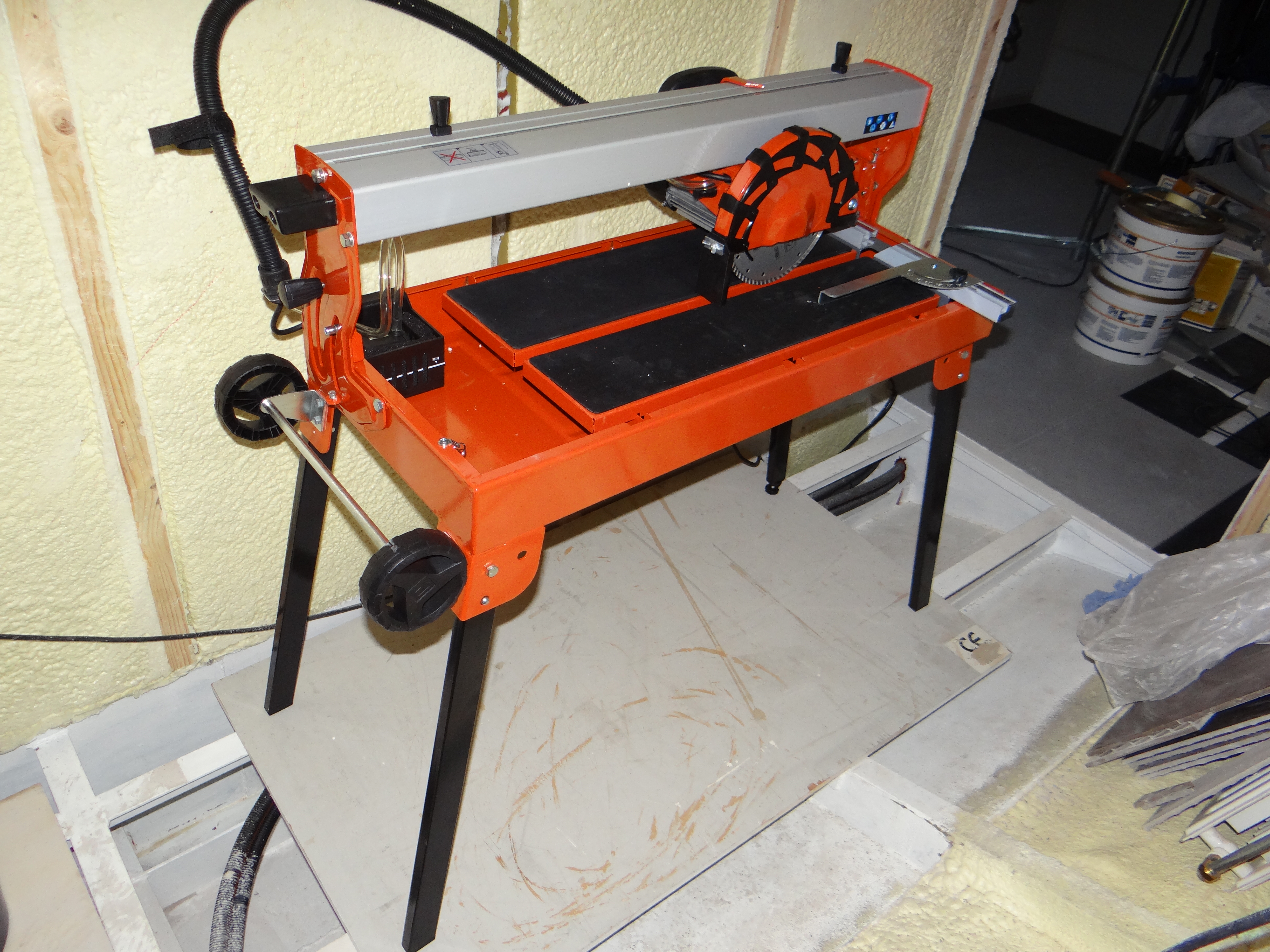

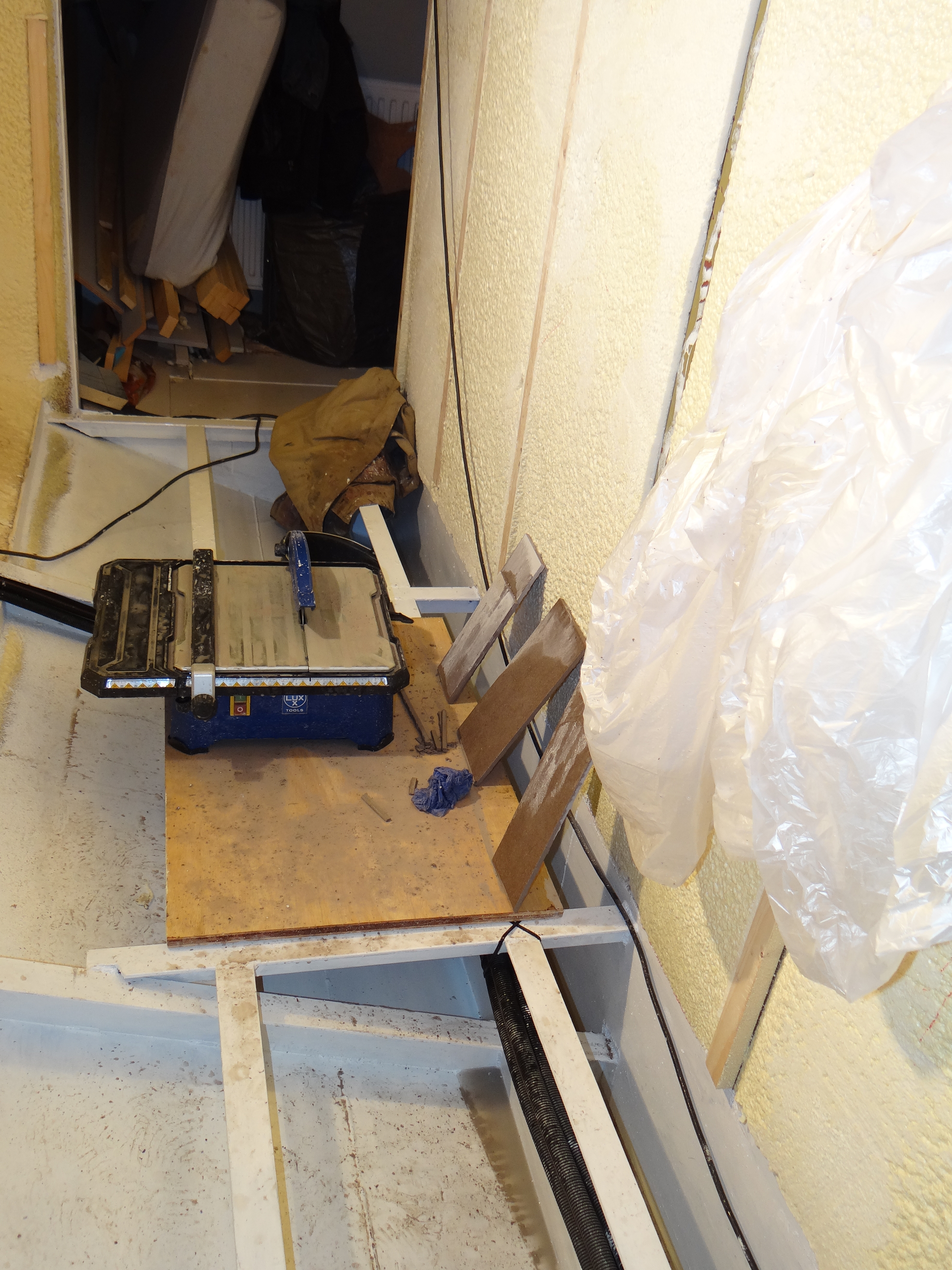

Goed gereedschap is het halve werk. Had ik deze maar 8 jaar eerder gekocht.

Goed gereedschap is het halve werk. Had ik deze maar 8 jaar eerder gekocht.

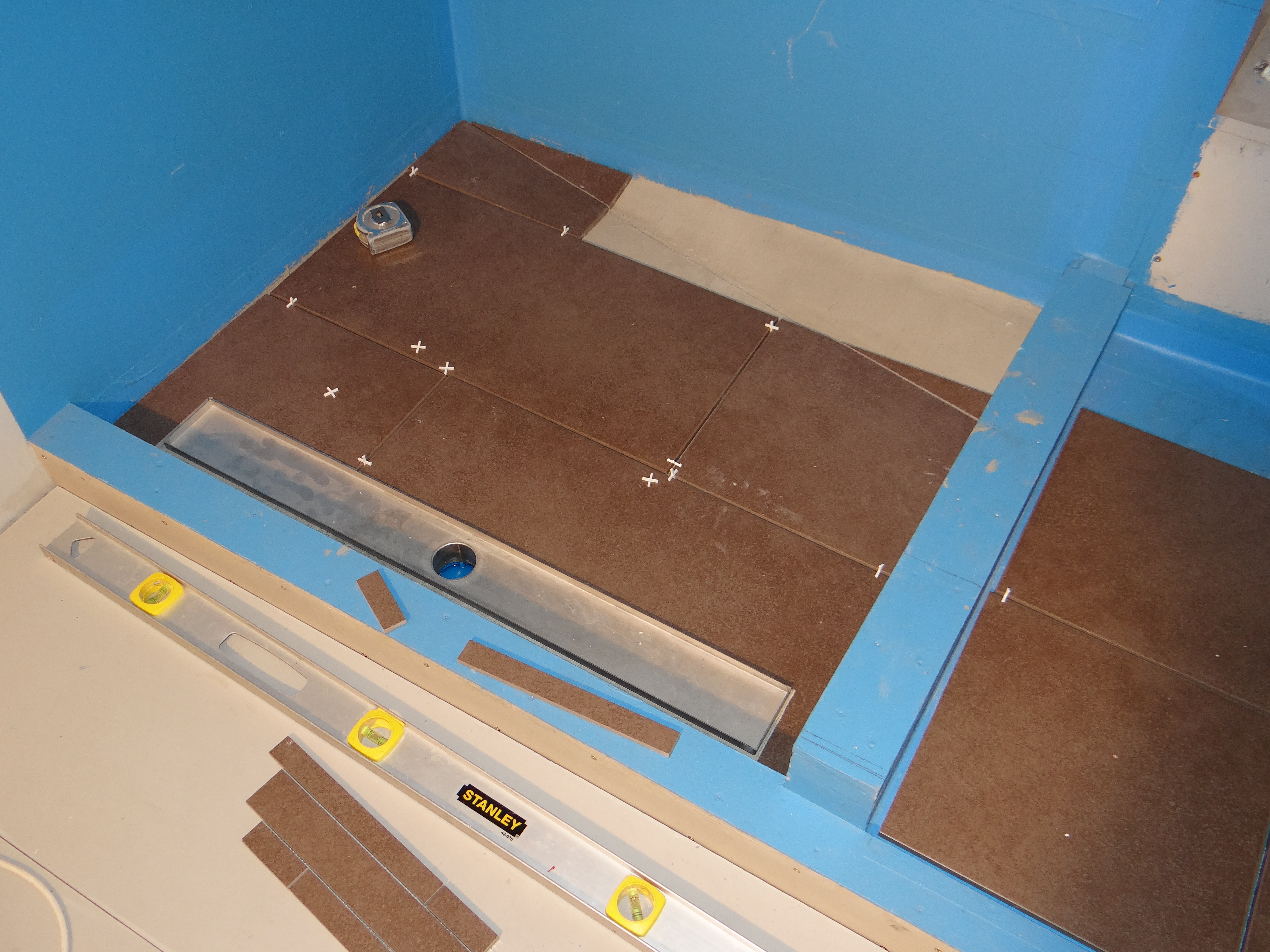

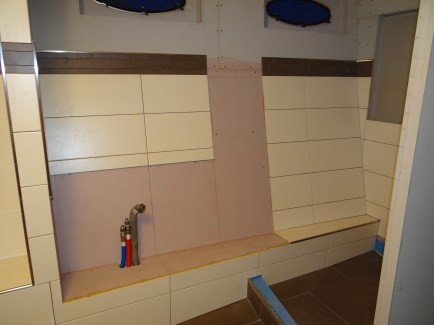

Onder de tegels komt nog een kastje voor de wasbak

Onder de tegels komt nog een kastje voor de wasbak

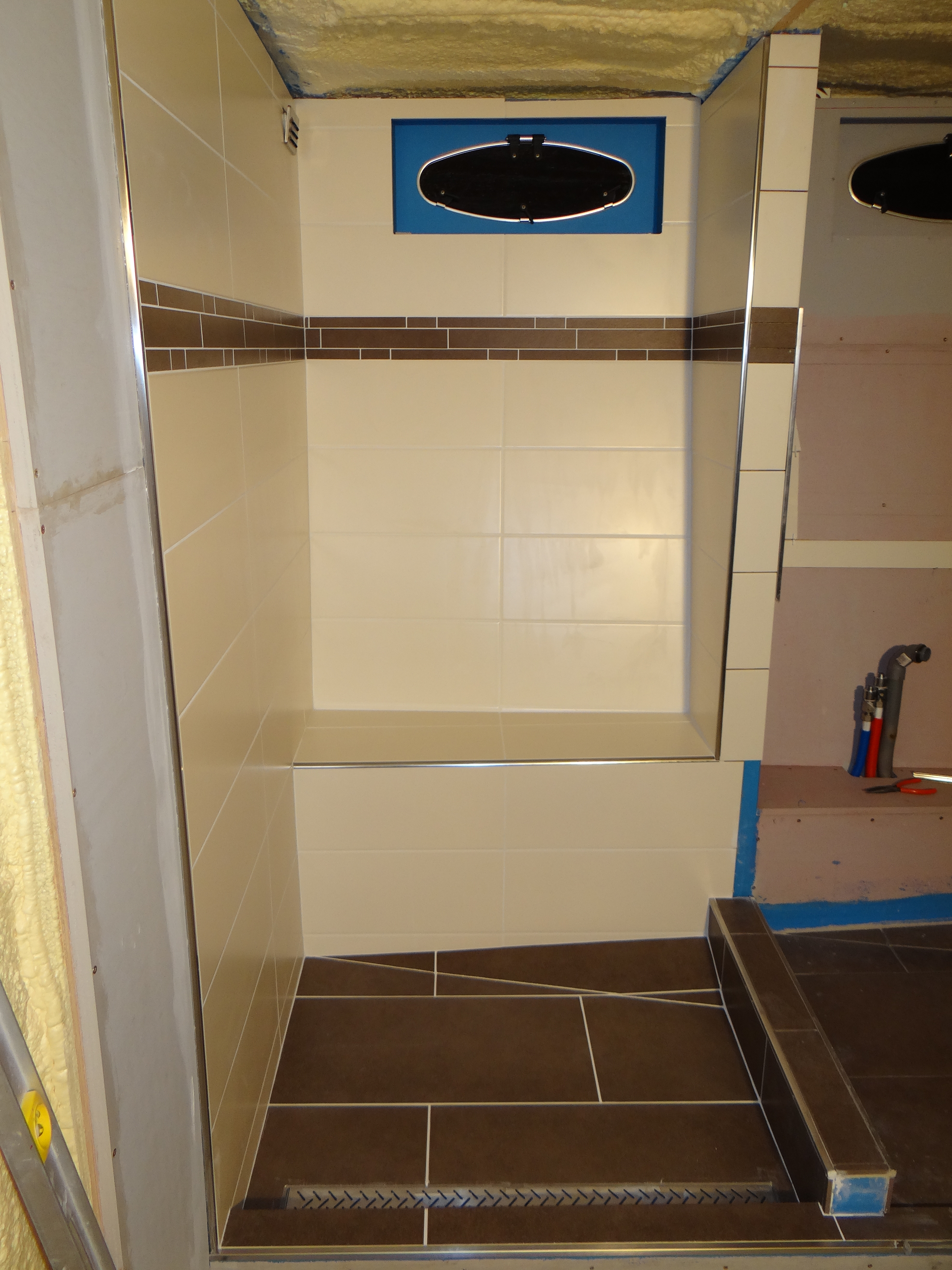

Tegels in het toiletgedeelte

Tegels in het toiletgedeelte

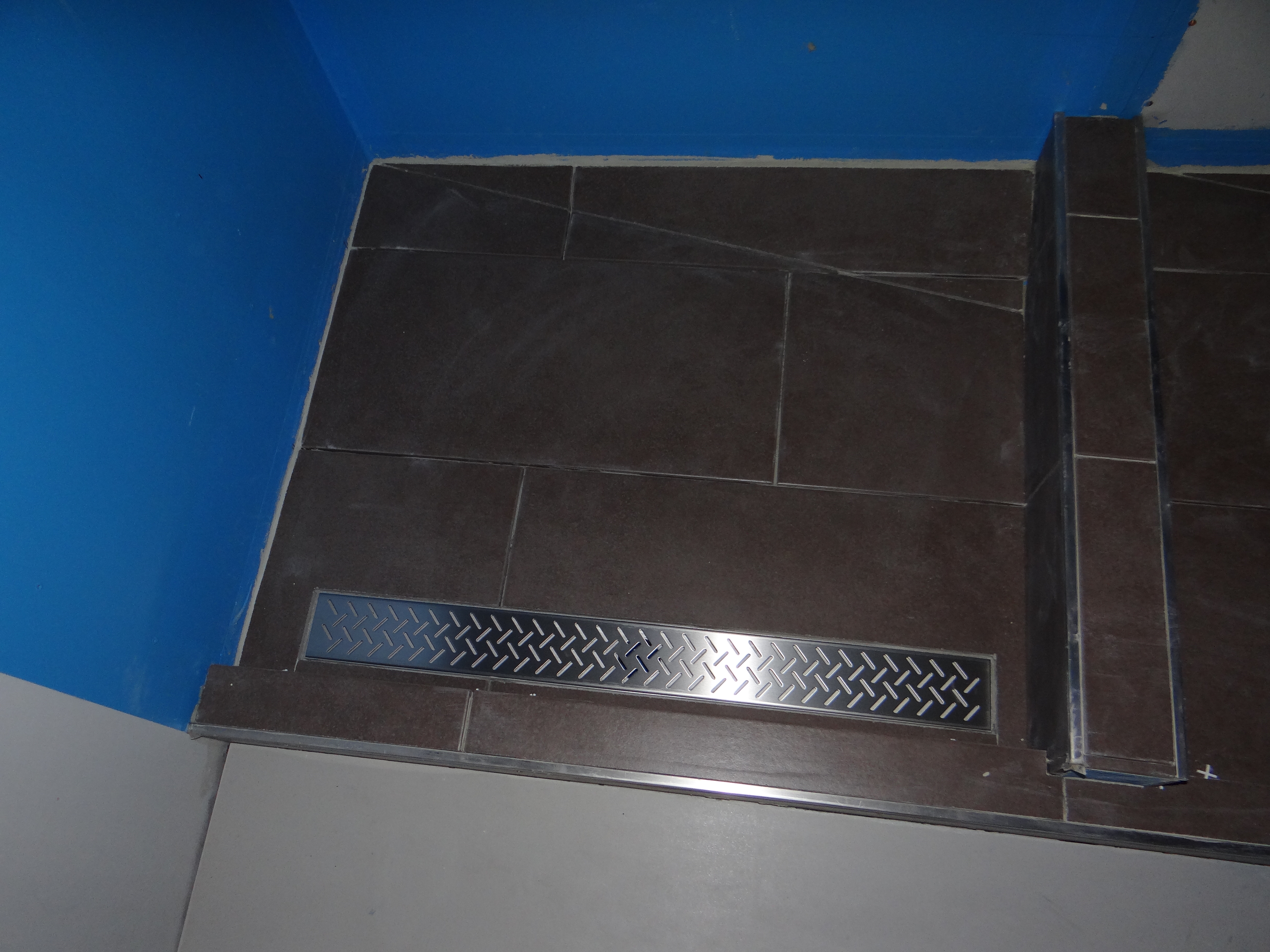

Douchegedeelte nu gevoegd

Douchegedeelte nu gevoegd
