Toch weer een goed idee voor het interieur van motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Interieur, Ontwerp op 19 januari 2014
Af en toe kijk ik wel eens op een verkoopsite van boten om wat ideeën op te doen voor het interieur. Toevallig zag ik een goede suggestie vandaag. Hieronder zie je het laatste ontwerp van het interieur beneden. In vergelijking met vorige ontwerp had ik in de grote gastenkamer eerder al extra slaapmogelijkheid gecreëerd. Door in deze kamer een soort slaapbank constructie te maken, is er een zitbank als er slechts 2 gasten slapen. Met de zitbank als slaapbank kan een stel met een kind of 3 vrienden/vriendinnen ook in deze kamer terecht. Door nog een wegklapbaar bed (als dat lukt) boven de zit/slaapbank te maken kunnen er misschien wel 4 slapers in.

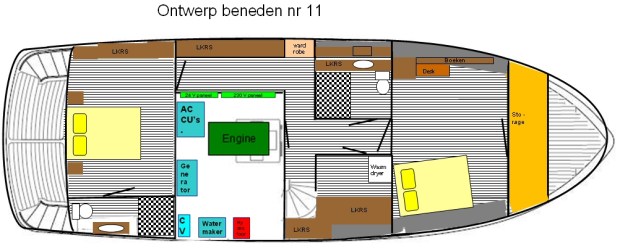

De laatste wijzigingen in het ontwerp beneden
De kleine gastenkamer moet eigenlijk ook als wasruimte en als bergruimte worden gebruikt. Daarom moeten de bedden als dat lukt wegklapbaar zijn. Bij het nameten bleek al dat dit wel eens moeilijk kan worden.
Vandaag had ik eigenlijk 2 goede ideeën. Eerst zag ik een wasmachine-drogercombinatie van Fagor die maar 45 cm breed is. Dit smalle apparaat (een bovenlader) helpt mij om misschien de bedden wegklapbaar te maken.

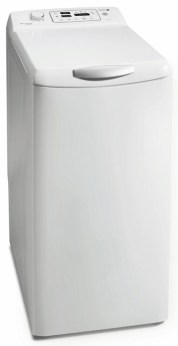

Smalle wasmachine droger combi

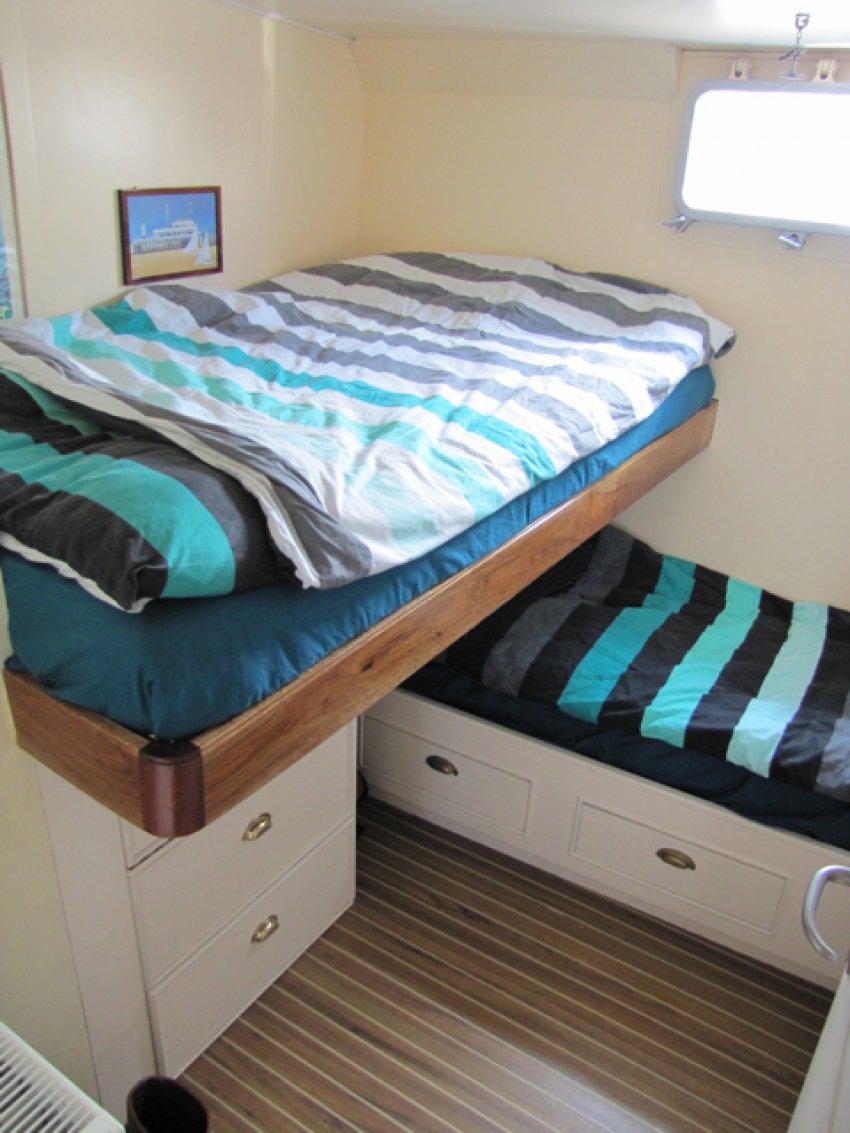

Bed dwars op onderste bed geeft meer ruimte
Het 2de idee van vandaag is om in deze kleine gastenkamer het bovenste (wegklapbare) bed dwars te plaatsen op het andere bed. De ruimte tussen de bedden kan dan ietsje kleiner worden gehouden. De wasmachine zou dan onder dit dwarse bed kunnen en mogelijk zou het dan makkelijker wegklapbaar te maken zijn. Je ziet het op de onderstaande tekening.
Goed idee!
Uitvlakken vloer achterkajuit motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Afbouw, Interieur, Ontwerp op 1 november 2012
Een hele aardige puzzel is het uitvlakken van de vloer in de achterkauit van ons motorjacht Xanthiona. De bodem van het schip loopt naar de zijkanten en naar de achterkant omhoog. Om dit weg te werken komt er een opstap aan beiden zijden van het bed. De truuk is om te zorgen dat er toch nog voldoende hoofdruimte overblijft.Het maakt dan ook verschil of je uitvlakt op de bovenkant van een omhoog lopend spant of dat je voor het spant blijft, scheelt gauw 10-12 cm. Op de foto zie je de stuurboord kant. Daar komt ook de en-suite badkamer, hier is ook een opstap nodig. In de badkamer is dan weer een opstap naar het toilet, die komt zo’n beetje tegen de achterwand. Voor mij helaas daar geen stahoogte. Mijn echtgenote met haar 1.54 mtr heeft nergens last van. Op de vloer zie je ook de omtrek van het bed uitgelegt. Om nog wat loopruimte naast het bed te houden denken we aan een bed van 1.40 mtr breed. Zie ook de tekening van hoe het er ongeveer uit moet komen te zien.
Uitvlakken van de vloer is een flinke puzzel

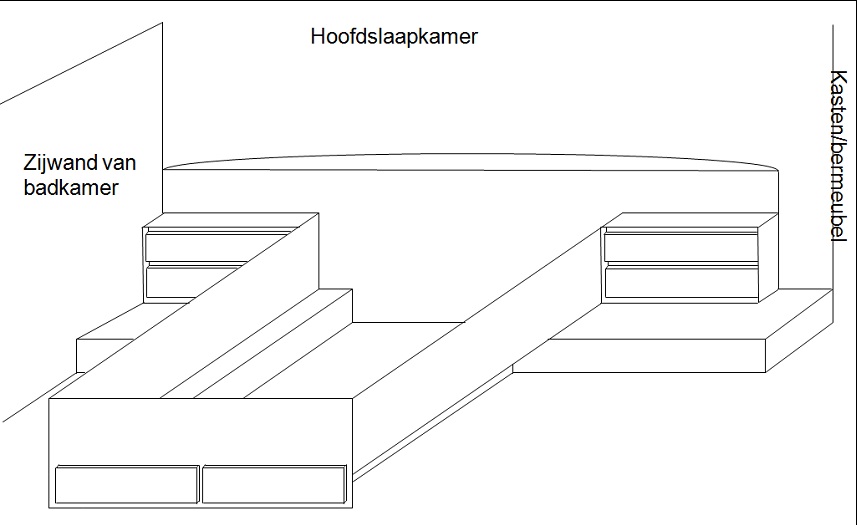

Ontwerp bed en ombouw
Ontwerp interieur motorjacht Xanthiona definitief?
Geplaatst door Jurjen Hoekstra in Afbouw, Interieur, Ontwerp op 21 oktober 2012

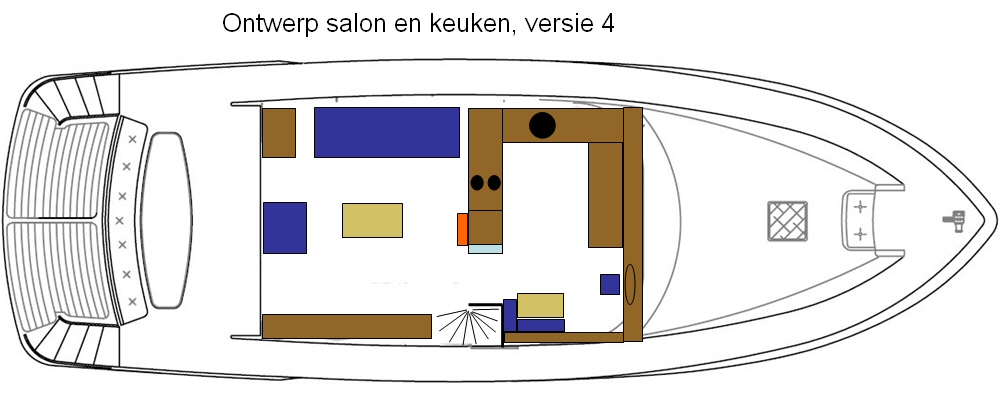

Er was prachtig weer voorspeld voor vandaag in de regio Oberwinter waar ons motorjacht ligt. Een goede gelegenheid om met de vrouw eens op en neer te rijden en eens goed door te nemen hoe het interieur er uit zou moeten zien. Bijna dagelijks ben ik op de boot en met het ontwerp bezig, maar mijn vrouw moet het met de tekeningen doen en de paar foto’s die ik weekends thuis breng. Haar inbreng is ook absoluut van belang omdat we er straks ons beide op thuis moeten voelen. Dus effe op en neer naar Oberwinter. Het kostte ons 3 uur oms alles tot in detail te bespreken, meetlat erbij, malletjes erbij, plaatjes hout om e.e.a. te simuleren en zo hebben we beide een goed idee wat het ideale interieur voor ons is. Thuis de tekeningen maar weer even aangepast, zie hieronder.

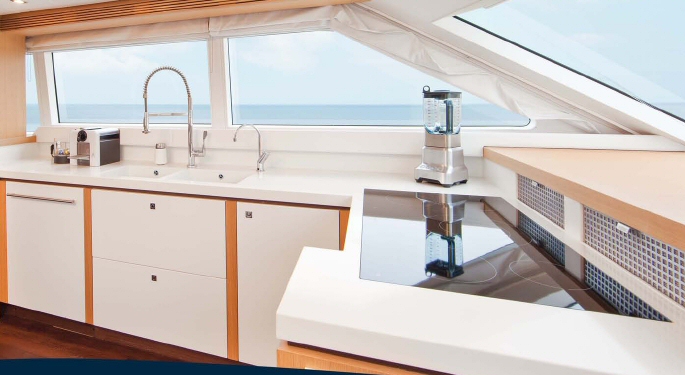

We zijn recentelijk van gedachten veranderd om met losse meubels te werken en willen toch een wat meer gecoordineerd interieur met hetzelfde motief en stijl voor de keuken als voor de badkamer, de bedombouw, de schuifdeuren, etc. Een deel van de verandering is in de keuken, daar hadden we al moeite om een losse tafel met stoelen onder te brengen en dat gaan we nu vervangen door een klein zithoekje met banken, zie foto onder. Ook wordt een deel van het werkblad uitgebreid, te zien rechts in de keuken voor het verhoogde blad onder het raam.
Nu een zithoekje in plaats van losse tafel en stoelen
Driftig op zoek naar het juiste grijs voor motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Exterieur, Ontwerp op 13 september 2011

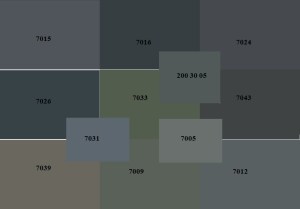

Na veel dubben, gaan we voor grijs voor de romp van ons motorjacht Xanthiona. Maar welk grijs, er zijn nogal wat variaties. Het grijs van het onderstaande jacht vonden we mooi.
Het begin van bank op achterdek motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw romp, Exterieur, Ontwerp op 22 maart 2011
Weer een stapje verder. Het ontwerp van de bank op het achterdek is inmiddels in staal ‘gegoten’ door MarHen Yachting . Martin Pomp van MarHen had het ontwerp van het vorig bericht goed ingeschat en wat staalplaatjes later is het eerste begin er al. Nu nog wat afwerken, bovenkant dicht, deksels erin en dan later de chromen beugel er op.
Uitvoering van bank op achterdek precies zoals bedacht
Ontwerp bank op achterdek van motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw romp, Exterieur, Ontwerp op 10 maart 2011
Als vervolg op het bezoek afgelopen zaterdag aan ons motorjacht Xanthiona (in aanbouw), heeft het ontwerp van de vaste bank op het achterdek tot de nodige discussie geleid. Eerst werd de noodzaak nog weer betwijfeld, maar nadat dat wederom was vastgesteld volgde er nog een hele discussie over comfort, zitvlakken, hoeken, kussens en nog meer. Uiteindelijk hebben we alle stoelen in huis op een rijtje gezet naast de bank in de woonkamer, de tuinstoelen er nog bij en dan maar zitten, passen, meten, etc. Ten slotte kwamen we tot de conclusie dat de tuinstoelen het meest comfortabel waren en hiervan verwachten we dat we daar mogelijk uren achtereen op kunnen zitten, om bijvoorbeeld een boek te lezen, gezellig te gezelligen, te genieten of iets dergelijks.
De ideale afmetingen
De tuinstoelen dienden dus als concept voor het ontwerp van de vaste bank. De afmetingen zijn globaal 30 cm hoog + daarop een kussen van ca. 10 cm, diepte 60 cm met 10 cm kussen geeft zitvlak van 50 cm. Rugleuning wat naar achteren gebogen voor comfort.
En bovenlangs een aardige chromen reling. We hebben Martin Pomp van MarHen Yachting gevraagd het zo te maken. Ik ben benieuwd hoe het er uiteindelijk uit komt te zien. Het idee is vergelijkbaar met de bank op het achterdek van ‘The Seventh’een Deense Almarine 1600, ik schreef hier eerder over: Link naar eerder bericht over bank op-achterdek motorjacht Xanthiona.

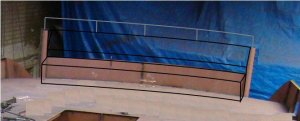

Zo moet de bank op het achterdek er ongeveer uit komen te zien
Geslaagde radarbeugel motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw opbouw, Exterieur, Ontwerp op 6 maart 2011

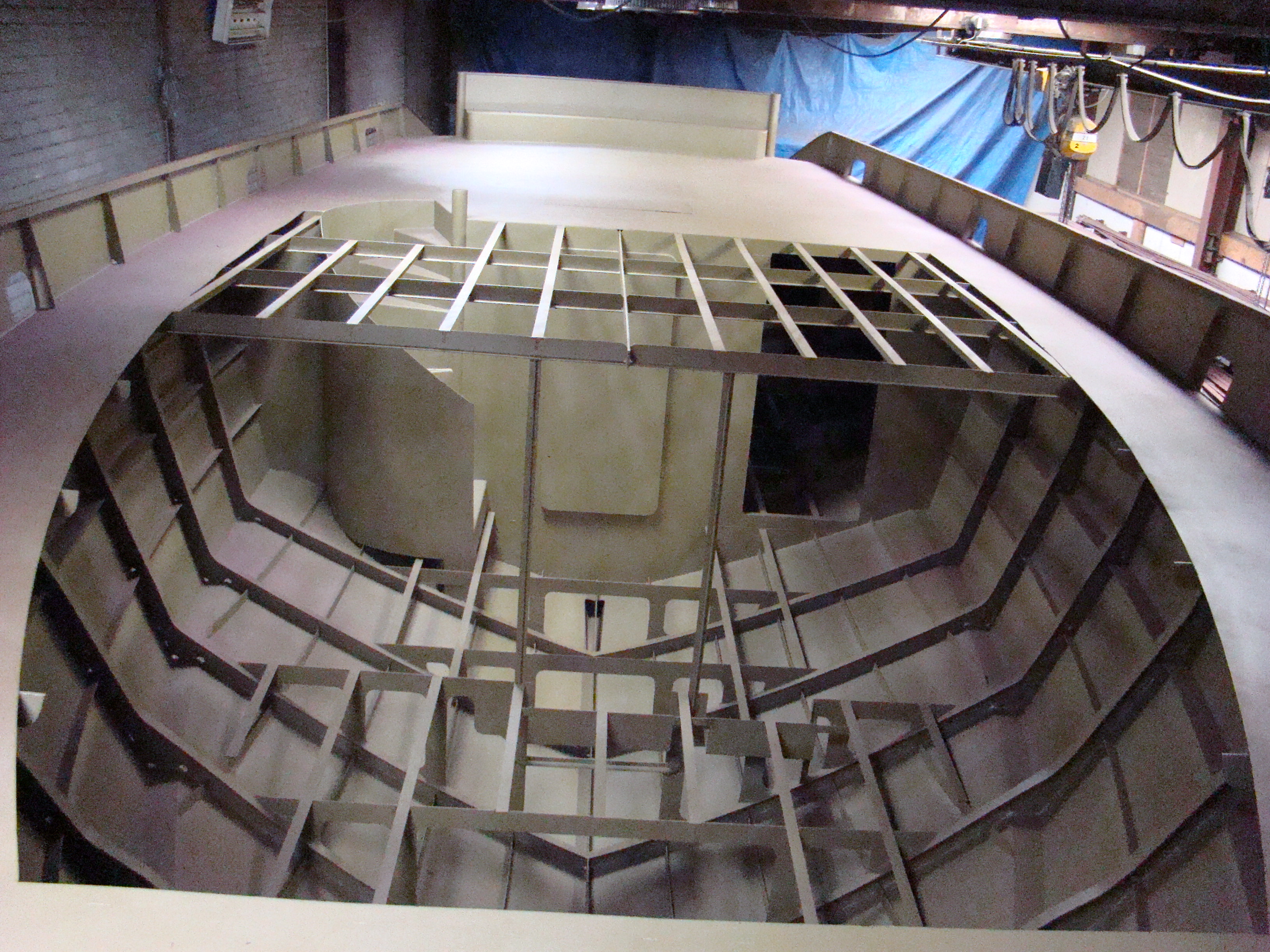

Inmiddels heb ik al weer het zoveelste bezoek gemaakt gisteren aan de werf MarHen Yachting waar ons motorjacht Xanthiona wordt gebouwd. En gisteren kreeg de Xanthiona ook de eerste gasten aan boord. Een Belgisch echtpaar. Zij zijn mogelijk ook geinteresseerd in een vergelijkbaar schip en hadden gisteren dus de primeur. Ze kregen een uitgebreide rondleiding en uitgebreid uitleg over hoe ik het e.e.a. van plan ben te gaan doen.
Radarbeugel valt binnen de rand van de flyingbridge

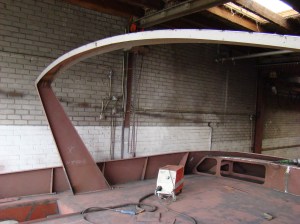

Martin Pomp, de werfeigenaar, tevens bouwer, had in de afgelopen 2 weken weer diverse zaken aangebracht/gelast. Het meest opvallende is de fraaie radarbeugel die een mooie gebogen vorm heeft gekregen die precies past bij de boot. We hebben besloten de beugel niet op de rand van de flying bridge te plaatsen, maar iets naar binnen.
Geslaagde radarbeugel
Als hij neerklapt valt ie volledig binnen de flybridge. Ik vind dat deze forse radarbeugel de boot ‘smoel’ geeft, de Xanthiona heeft hierdoor een stoer uiterlijk. Oordeel zelf.

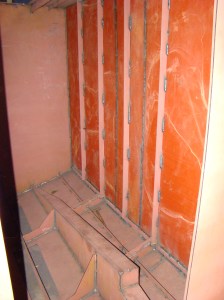

Tussenwand motorruimte en de gang naar achterhut
De zijwand in de motorruimte is er ook ingelast. Aan de andere kant bevindt zich de doorloop naar de achterkajuit, daar hebben we gisteren nu kunnen bepalen hoe de vloer moet komen en wat de doorloopbreedte wordt.
Van de vloer in de salon/keuken hebben we gisteren berekend dat deze door moet lopen tot de laatste dwarse spant, de in de lengte liggende vloerspanten moeten worden verlengd.
Beneden moet er bij de verhoging in de voorkajuit een trede worden uitgesneden en ingelast om te voorkomen dat je je hoofd stoot als je naar de grote rechtse en de kleinere linkse voorhut gaat.
Opstap nodig naar rechter en linker gastenkamer
Wel of geen bank op achterdek motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Bouw romp, Exterieur, Ontwerp op 21 februari 2011
Een lekker ruim achterdek biedt maximale flexibiliteit: dus geen vaste bank. Maar bij slechter weer geeft een vaste bank en semi-vaste tafel meer hou vast. Wat is mooier? Mijn echtgenote geeft de voorkeur aan de vaste bank. Zelf weet ik het nog niet. Maar om er niet helemaal ‘jouw’ boot van te maken, gaan we dus voor een fraaie bank met dito tafel op het achterdek, nu wordt het ‘onze’ boot.
Mooi hé:

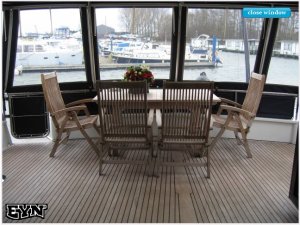

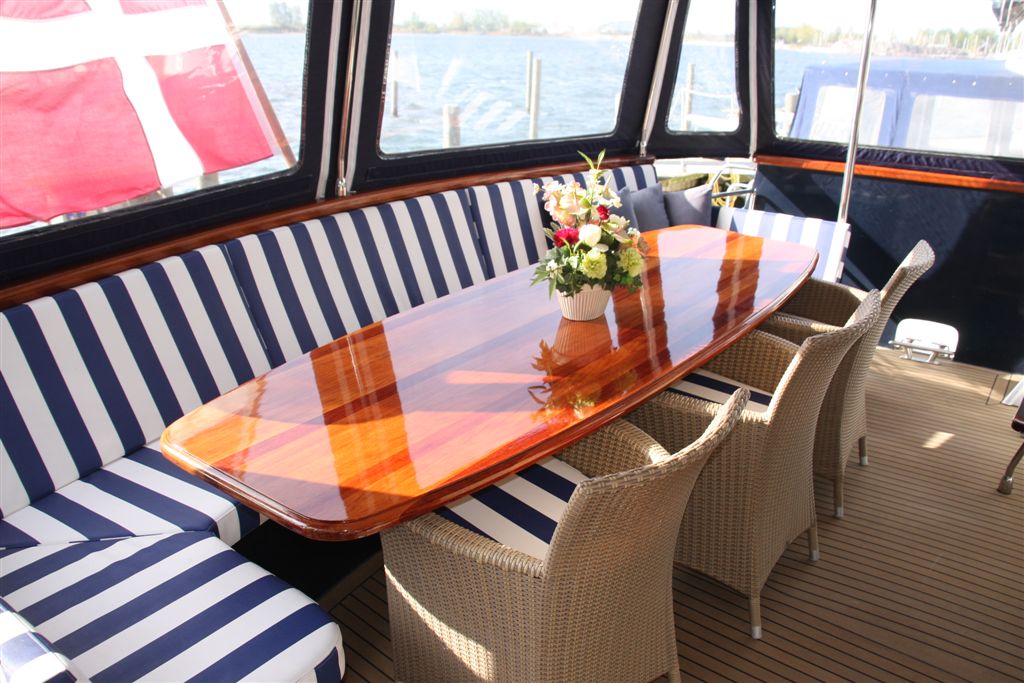

De achterbank met vaste tafel op het zusterschip ''The Seventh"
Anders:
Het achterdek op het zusterschip de "Apocata"
Globaal interieur beneden van motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Interieur, Ontwerp op 19 februari 2011

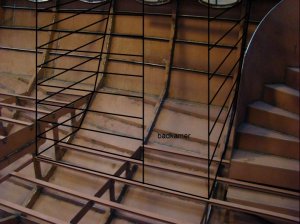

Met een beetje verbeelding kun je je de verschillende ruimtes van de slaapkamers en badkamer van motorjacht Xanthiona als volgt voorstellen. Gebaseerd op het ontwerp van een ander schip is er nu een bergruimte voor in de Xanthiona bedacht.

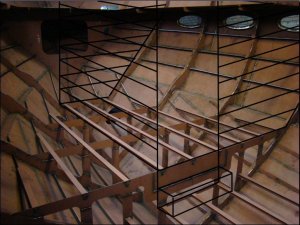

Mogelijke indeling voor grote gastenkamer

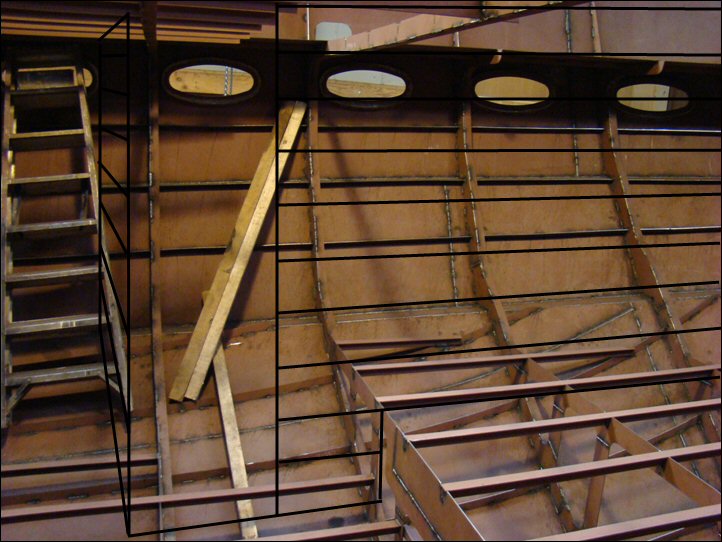

De 2de gastenkamer (met stapelbedden)

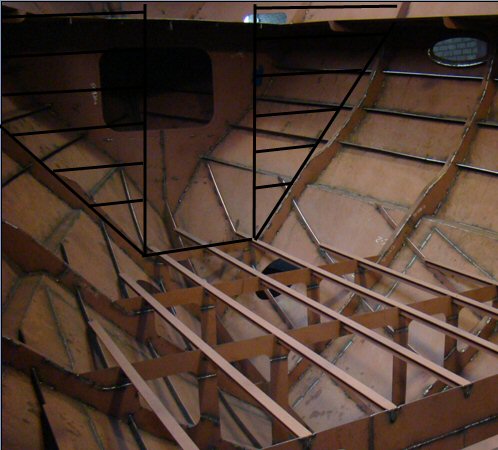

Bergruimte voor in het schip
Laatste gedachtes interieur motorjacht Xanthiona
Geplaatst door Jurjen Hoekstra in Interieur, Ontwerp op 19 februari 2011
Naarmate de bouw van de Xanthiona vordert, beginnen ook de ideeen omtrent het interieur steeds meer definitieve vorm te krijgen. Bij het laatste bezoek afgelopen zaterdag zijn de diverse ruimtes enigszins opgemeten en vergeleken met de eerdere ontwerpen van het interieur. Het ontwerp van de salon en keuken is nog zoals oorspronkelijk bedacht, maar beneden is het inmiddels iets aangepast. Ter vergelijking het oorspronkelijke interieur beneden door de ontwerper van de Almarine 1700 en mijn laatste gedachtes voor de Xanthiona.
Het oorspronkelijk ontwerp (boven) en onze gedachtes (onder)
