Aqualarm en uitlaatalarm via Czone op motorjacht Xanthiona

Na veel gepuzzel is het gelukt om het koelwaterinlaat-alarm (Aqualarm) en het te-hete-uitlaat-alarm via het Czone systeem te schakelen op ons motorjacht Xanthiona. Voor de late lezer: op ons motorjacht heb ik een zogenaamd distributed-power systeem geinstalleerd, bestaand uit modules van het Czone systeem van Bep Marine (Czone van Bep Marine). Dikke stroomkabels lopen naar 5 modules verdeeld over het jacht, waarop de lokale apparatuur en electronica is aangesloten. De modules zijn onderling verbonden via een NMEA2000 databus en gekoppeld via NMEA2000 aan 2 Simrad schermen en een specifiek Czone scherm.

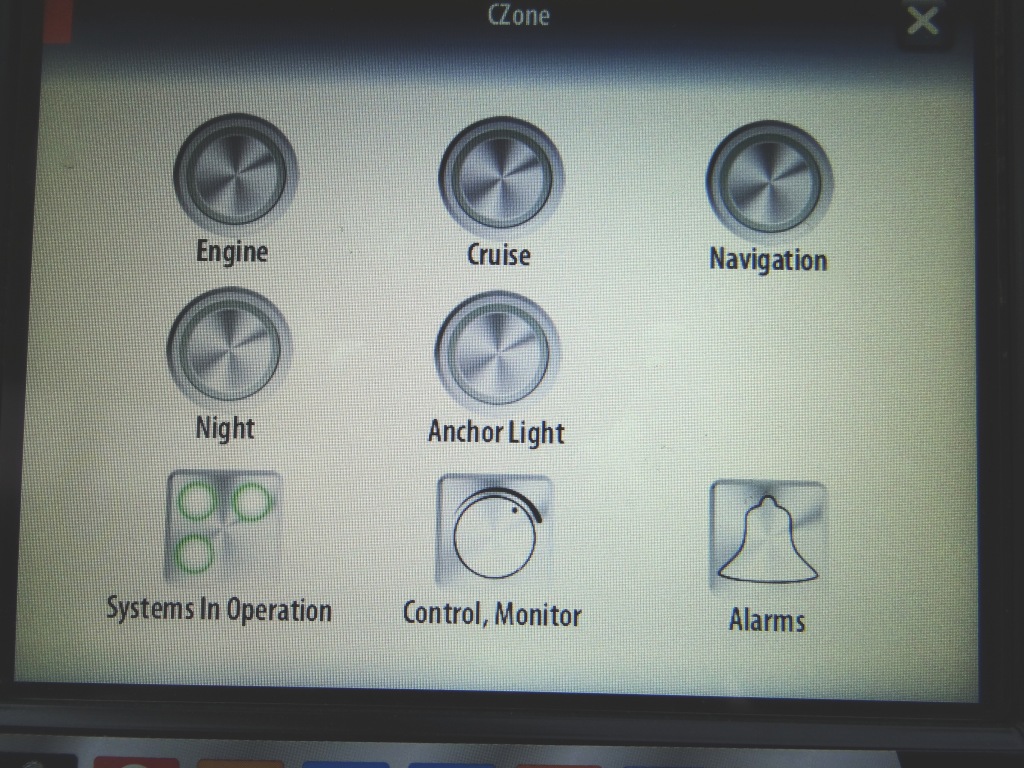

DSC03068

Met 1 druk op het scherm alles aan wat nodig is om te varen

Het Czone wordt bediend via de specifieke Czone software in de Simrad schermen en kan verder naar eigen inzicht worden geprogrammeerd. Via 1 druk op de voorgeprogrammeerde knop op het scherm wordt alles wat nodig is bij het varen in 1 keer aangezet. Er  zijn geen fysieke schakelaars meer.

Het was me tot nu toe niet gelukt om het koelwaterinlaat-alarm aan te sluiten. Hier was een speciale Signal Interface (SI) module van Czone voor nodig, waarop diverse signalen van tankzenders, temperatuurmeter en naar min- of plusschakelende schakelaars op worden aangesloten. Na wat geëxperimenteer lukte het om de sensor van het koelwateralarm als plusschakelende input voor de SI te gebruiken. In het Czone systeem is een kritisch alarm gedefinieerd op het moment dat de sensor een blokkade in het koelwater detecteert. In de uitlaat is ook een sensor gemonteerd die als er geen koelwater meer in de uitlaat komt, bij 71 graden via de SI ook een kritsch alarm af laat gaan.

De automatische bilgepompen zijn inmiddels ook via het Czone aangesloten. Voor elke bilgepomp is in Czone eenvoudig een alarm aangemaakt dat afgaat zodra een bilgepomp meer dan 1 ampere stroom gebruikt. Zo biedt Czone veel mogelijkheden voor het definieren van alarmen.

Tot nu toe was ik niet tevreden over het Czone beeldschermpje, het gaf niet de informatie die ik 24 uur per dag wil zien. De handleiding bood uitkomst, via het definiëren van de Favorieten pagina heb ik nu in 1 scherm de stand van alle tanks en van de 230 V en de 24 V zichtbaar. Dezelfde informatie is ook zichtbaar op de Simrad schermen, maar die staan niet altijd aan.

Czone favourites

De meest noodzakelijke informatie 24 uur per dag beschikbaar
