Net 1 kabeltje te kort op motorjacht Xanthiona

Een goede voorbereiding is het halve werk. Althans ik probeer de geplande werkzaamheden voor het lange weekend dat ik nu elke 2de week naar ons motorjacht Xanthiona ga, zo goed mogelijk voor te bereiden. Ook afgelopen weekend had ik voor de komende klus allerlei (accu)kabels op lengte laten maken, diverse onderdelen gekocht, thuis een testopstelling gemaakt, een configuratiebestand samen gesteld en na 2 ½ dag hard ploeteren kwam ik uiteindelijk 1 kabeltje te kort om het Czone ‘distributed power’ systeem dit weekend werkend te krijgen.

Het schema voor het Czone systeem in combinatie met het NMEA2000 systeem voor alle navigatie-apparatuur is al een onnoemlijk aantal keren aangepast op basis van allerlei gedachtes en theorie. Bij de installatie dit weekend bleek de praktijk toch weer anders te zijn en heb ik ter plekke nog verdere wijzingen aangebracht. Maar het zit erin.

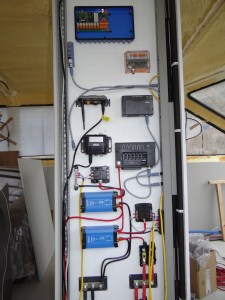

Het paneel in de keuken met 24 V apparatuur en enige NMEA2000 informatie modules

Het paneel in de keuken met 24 V apparatuur en enige NMEA2000 informatie modules

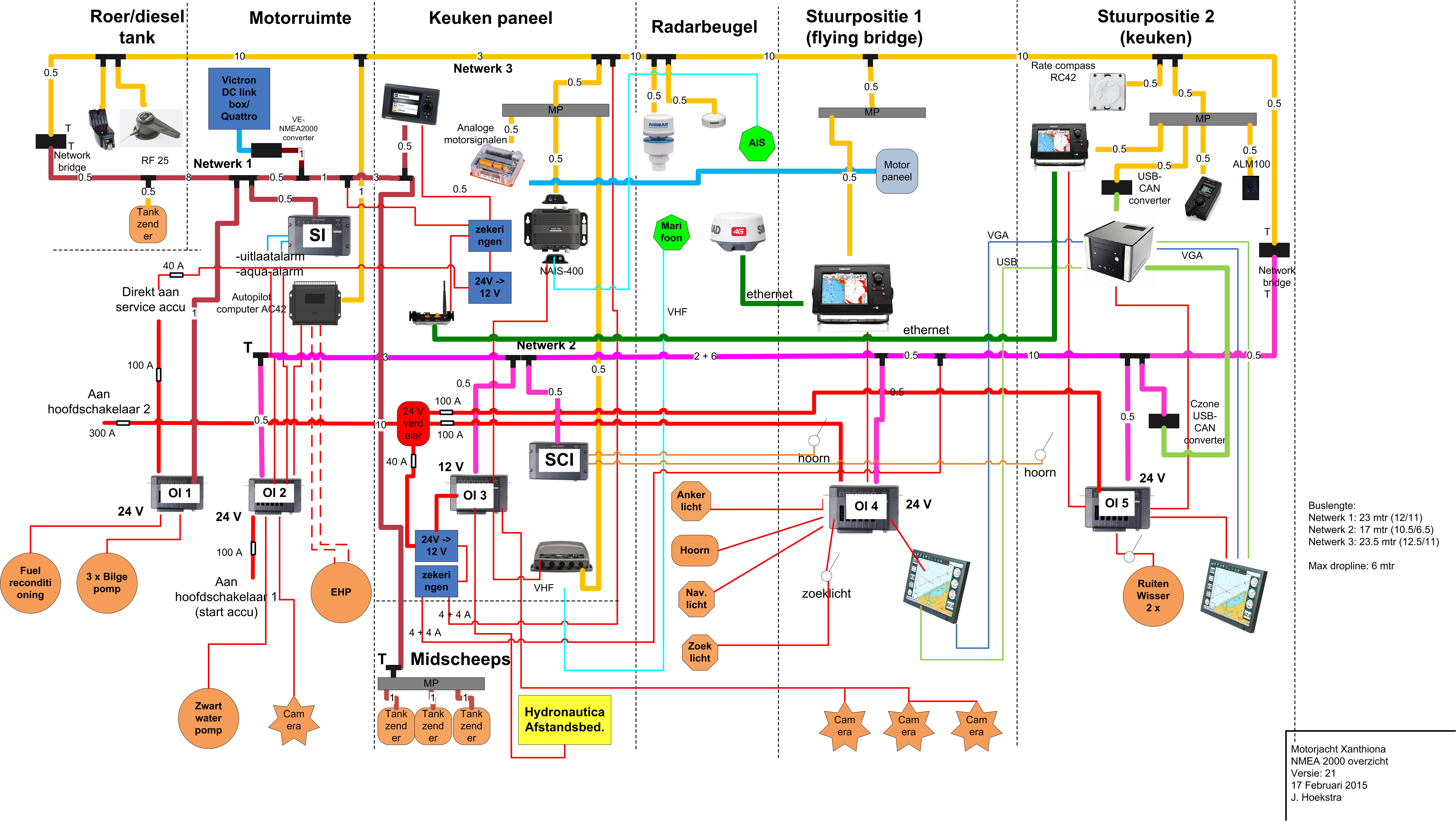

Op onderstaand schema kun je het bekijken. Netwerk 1 is om 24 uur per dag met name de stroomvoorziening en het niveau van de 4 tanks te monitoren. Uitwisseling van gegevens via NMEA2000. Uiteindelijk kan dat ook via het internet op afstand. Netwerk 2 koppelt de meeste Czone modules aan elkaar en zorgt ervoor nadat de hoofdschakelaar van het 24 Volt systeem is aangezet dat een beperkt aantal apparaten van stroom wordt voorzien. Stroom voor de overige apparaten wordt aan of uit gezet via een voorgedefinieerde ‘mode’ of via een knop op het touchscreen. Het verloopt via NMEA2000.

Netwerk 3 is voor de uitwisseling van alle informatie tussen de navigatie-apparatuur. Gegevens zoals GPS locatie, snelheid, koers, etc. wordt allemaal via NMEA2000 op de bus gezet en gelezen door de apparatuur die het nodig hebben. Ook het pookje voor de besturing bij de binnenstuurstand geeft met NMEA2000 berichten door aan de autopilot die de stuurpomp bedient of we naar links of rechts moeten. De netwerken zijn onderling gekoppeld via een netwerk brug en alle informatie komt in principe waar het moet zijn.

In theorie. Want dat ene kabeltje van het Czone display wat ik nog mistte, maakte het niet mogelijk om na de installatie ook te checken of het daadwerkelijk werkt zoals bedoeld. Ik kan de Czone modules op 2 manieren configuren, of via het Czone display (als ik het kabeltje had) of via een speciale Czone NMEA2000-USB interface (die ik ook niet heb, kwam ik achter). De Czone NMEA-USB interface stond wel op mijn bestellijst, maar toen de grote order uit de Verenigde Staten kwam, was deze vervangen door een Maretron NMEA-USB interface. Ook goed dacht ik toen. Maar ik vermoed nu dat de Czone interface toch iets meer kan dan de Maretron, die gaf aan alleen de min of meer typische navigatie NMEA2000 berichten om te zetten. De Czone interface heb ik inmiddels via Ebay geschikt kunnen kopen.

Over 2 weken ga ik het opnieuw proberen. Of met het Czone display (met stroomkabeltje) of met de Czone USB-CAN interface.

3 netwerken, alles via NMEA2000

3 netwerken, alles via NMEA2000
