Het ene kastje is het andere kastje niet

In de lange puzzel om het navigatiesysteem samen te stellen, had ik gekozen voor apparatuur die allemaal samenwerkt via NMEA2000. NMEA2000 is in de basis eigenlijk een CAN systeem zoals dat ook veel in autos voorkomt. Voor de watersport is dit aangepast tot NMEA2000. Je kunt willekeurige apparatuur van een willekeurige fabrikant laten samenwerken via NMEA2000. Zo langzamerhand had ik de spullen compleet, hier en daar wat gekocht via Ebay en Amazon uit Engeland, Duitsland en de VS. Het is bijna allemaal apparatuur van Simrad (plotter, dieptemeter, roerstandmeter, autopilot, AIS, GPS, kompas).

Alle bekabeling en de tankzenders zijn van Maretron. De navigatieapparatuur en de overige 24 V apparaten worden geschakeld via het digitale Czone systeem, dat ook met NMEA2000 werkt. Het Czone heeft deels een eigen netwerk, maar via een netwerkbrug staat het toch in verbinding met de rest van het navigatienetwerk. Ik beschreef dat ook uitgebreid in het vorig bericht Net 1 kabeltje te kort op motorjacht Xanthiona.

Maretron N2K Analyser om het NMEA2000 netwerk uit te lezen

Maretron N2K Analyser om het NMEA2000 netwerk uit te lezen

Tijd om dus eens te kijken wat er allemaal gebeurt op het netwerk. In eerste instantie had ik in de VS een Czone NMEA-USB converter bestelt, maar een Maretron NMEA-USB converter geleverd gekregen. Eerder schreef ik al dat ik dacht dat het geen verschil zou maken. Dus wel. De Czone modules configureren lukt echt alleen met de Czone NMEA-USB converter. Via Ebay op de kop getikt. Twee weken geleden lukte het om met de Czone interface het systeem aan de praat te krijgen.

actisense overview

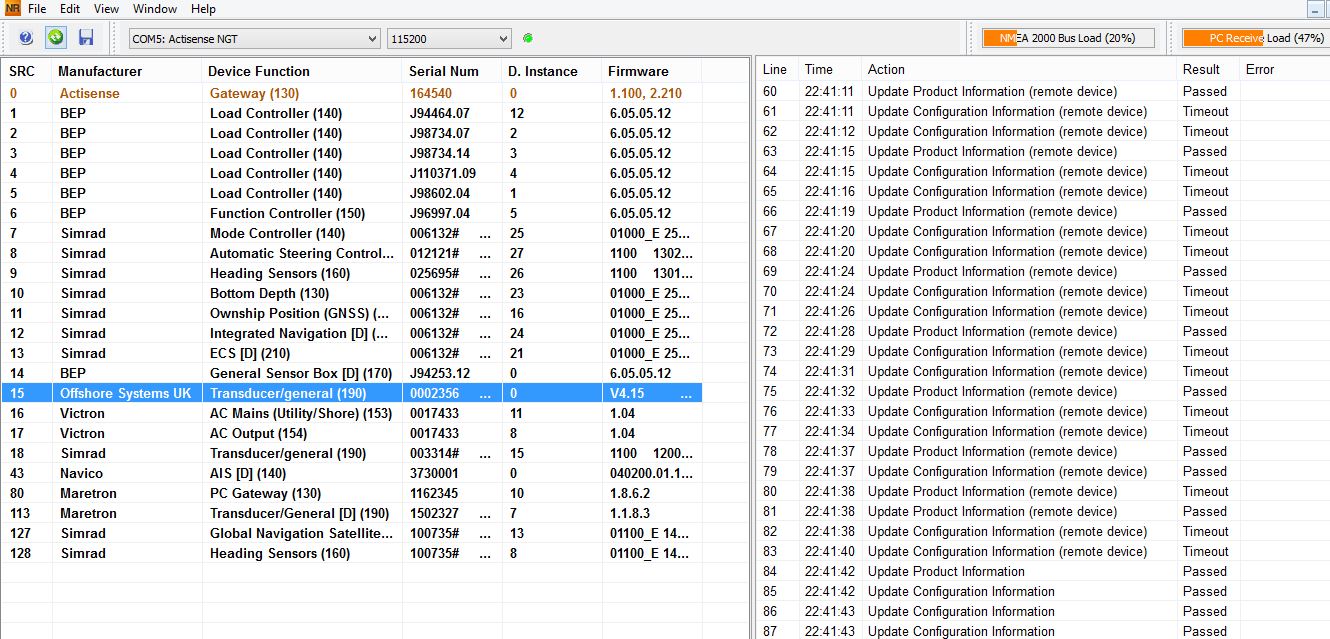

Actisense NMEAReader leest ook wat er gebeurt op het NMEA2000 netwerk

Ondertussen had ik ook de software van YachtControl aangeschaft die ideaal zou werken met alle apparatuur via NMEA2000 via een NMEA-USB converter. Maar niet met die van Maretron. Volgens YachtControl alleen met de NMEA-USB converter van Actisense. Nog maar een kastje erbij (uit Nederland). Met elk kastje komt ook eigen software. Via Maretron N2K Analyzer en de Actisense NMEAReader heb ik een goed beeld wat er op het NMEA2000 netwerk gebeurt.

Van Actisense heb ik ook de omzetter van de analoge motorgegevens naar NMEA2000 gekocht (nog een kastje). Om de gegevens van de Victron Quatttro om te zetten naar NMEA 2000 is een VE.bus naar NMEA2000 converter opgenomen in het systeem (nog een kastje). YachtControl wil ik voornamelijk gaan gebruiken om het hele navigatiesysteem, de motorgegevens, de tankgegevens, de 230 V en 24 V te monitoren.

Druk op de Rijn

Druk op de Rijn

Voor de navigatie wordt uiteindelijk PCNavigo gebruikt, maar voorlopig liet YachtControl ook erg fraai zien via NMEA2000 hoe druk het is in de buurt van Oberwinter op een doordeweekse dag op de Rijn met het AIS.

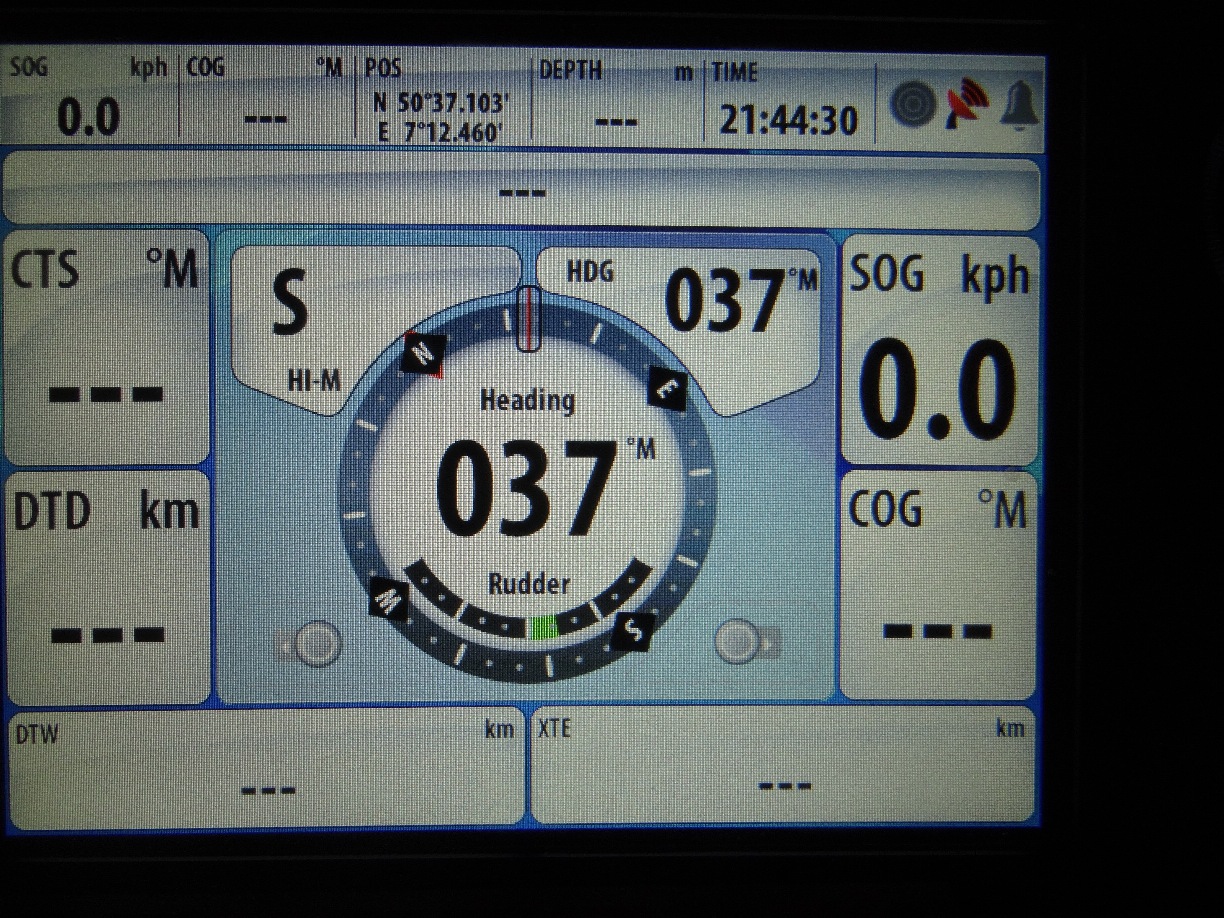

Ondanks alle kastjes en de hulpprogramma’s lukte het me het afgelopen weekend echter niet om de Simrad Autopilot de roerstandgegevens van de Simrad RF25 roerstandmeter te laten begrijpen. De Simrad NSS7 plotter begreep het wel en toont keurig netjes de stand van het roer. Dit vergt nog enige studie.

Wel roerstand op de Simrad plotter

Wel roerstand op de Simrad plotter
