Update elektrische schema’s motorjacht Xanthiona

Vorige week heb ik op diverse kabels en allerlei elektrische apparatuur (alsnog) labels geplakt. Soms is er te weinig tijd of komt het effe niet uit om de juiste labels aan te brengen, of nog erger de bekabeling klopt niet met het elektrisch schema. Het totale elektrische ontwerp was vooraf uitgewerkt, maar in de praktijk is het soms handiger om een bepaalde kabel toch een andere route te geven of ergens anders op aan te sluiten, of krijgt een apparaat een ander nummer of naam. De meeste apparaten en ook alle aansluitingen op de groepskasten zijn nu gelabeld. Het werd tijd om het geheel van achter de PC nog eens door te nemen en de schema’s aan te passen. De verbeterde schema’s vind je hieronder.

Heel veel afwijkingen zijn er niet. Het concept is nog steeds dat alle boord-electronica en navigatie-apparatuur op 24 V draait en alles wat voor het dagelijkse huishouden nodig is, is gebaseerd op 230 V. In principe zijn er geen schakelaars en wordt alles bediend via touchscreen of reageert via een sensor. Het is een digitaal motorjacht.

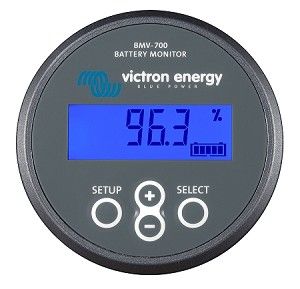

Victron accumonitor BMV700

Enkele maanden geleden heb ik een Victron BMV700 accumonitor toegevoegd om goed te traceren hoeveel stroom in en uit de service accu stroomt. Sinds vorige week is de accumonitor ook gekoppeld aan het NMEA2000 systeem zodat ik de status via het netwerk kan zien.

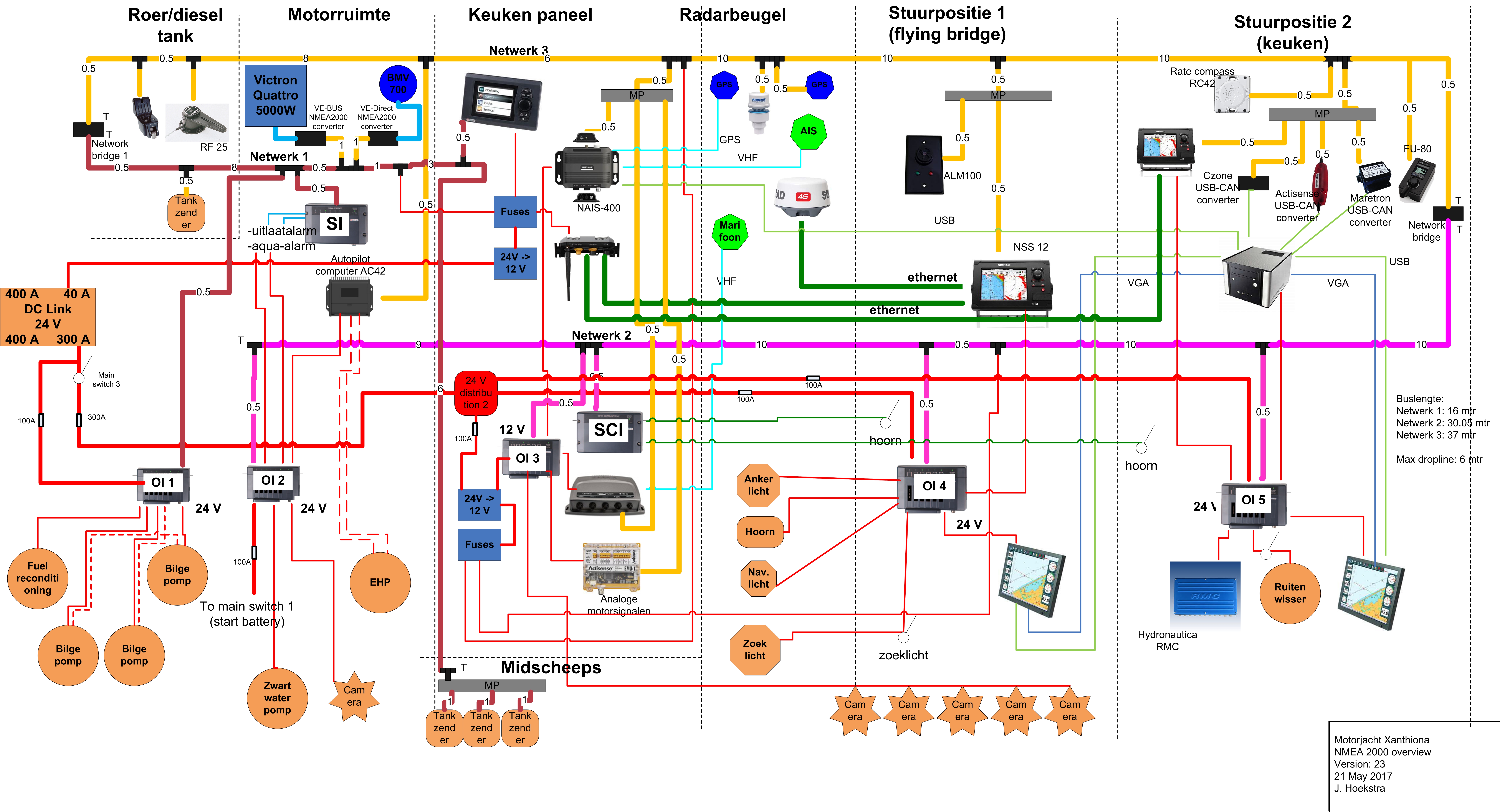

Xanthiona NMEA2000 overzicht

Van de 3 NMEA2000 netwerken wordt er 1 gebruikt om continue de status van de brandstof, drinkwater, zwart water en de 230 V en 24 V te monitoren. Via het 2de netwerk wordt alle boordelectronica en navigatie-apparatuur geschakeld. Alle navigatie informatie wordt uitgewisseld via het 3de netwerk.

Xanthiona 230 V overzicht met KNX touchscreens en sensoren voor het licht

Het 230 V schema toont alle gebruikers, waarbij op dit moment alle stopcontacten zijn aangelegd, alle apparatuur is aangesloten, maar veel van de lichtpunten moeten nog worden geinstalleerd. De lichten worden aan en uit gezet via Zennnio touchscreens of sensoren, die schakelen op basis van het KNX protocol.

B+G Kwh meter

Door het vermoedde hoge stroomverbruik over de afgelopen winter, heb ik inmiddels ook een Kwh meter geinstalleerd om het stroomverbruik beter in de gaten te houden. Op advies van Stroomwinkel.nl gebruik ik de Victron Multiplus niet meer continue om de startaccu’s op spanning te houden. Het apparaat zelf gebruikt ook aardig wat stroom. Het stroomverbruik voor de ‘winterstand’ is nu ca. 4 Kwh per dag en vergeleken met andere boten in de haven is dat ‘normaal’. Er zijn boten bij waar permanent op wordt gewoond en die ca. 10 Kwh per dag gebruiken. Onze ‘zomerstand’ is ongeveer 5.5 Kwh per dag.
