Welke zonnepanelen en lader op motorjacht Xanthiona?

In het vorig bericht schreef ik dat ik overweeg om zonnepanelen te installeren om hoge walstroomkosten te voorkomen. Nu een week en vele uren onderzoek en leeswerk op het internet over de zonnepanelen materie verder, overweeg ik 2 x een paneel van JA-Solar van 300 Wp vermogen en de Victron BlueSolar 100/30 laadregelaar te installeren.

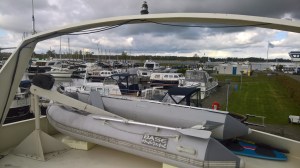

Best mogelijke plek voor de zonnepanelen is boven de bijboot

Waar en hoeveel?
Waarom 2 x 300Wp? Eigenlijk zie ik geen geschikte plek om panelen te installeren. Op het voordek zou kunnen, maar 1) dat vind ik niet echt mooi en 2) ik ben bang dat de zon teveel reflectie geeft op de panelen en dat ik niets meer zie als ik op de flying bridge sta te sturen. Een mogelijke optie is de flying bridge vol leggen met overloopbare panelen, maar het rendement van deze panelen is lager, zijn duur en ik weet niet of ze ook glad zijn/worden.

Een andere mogelijkheid is een constructie maken boven de bijboot op het achterste deel van de flying bridge. De panelen moeten dan iets opgeklapt worden om de bijboot van de flying bridge te takelen met de kraan. Er passen waarschijnlijk maar 2 panelen van 1.65 x 1 meter zonder het aftakelen van de bijboot te hinderen.

De bedoeling is nu dat de serviceaccu’s worden gebruikt om via de inverter van de Quattro 5000 zoveel mogelijk de dagelijkse stroom voor de Xanthiona te leveren. De zonnepanelen laden de accu dan weer continue op. Is de accu bijvoorbeeld 25 % ontladen, dan schakelt de Quattro alsnog over op walstroom. De accu’s worden dan geladen tot bijvoorbeeld 90 % en dan schakelt de Quattro de walstroom weer af.

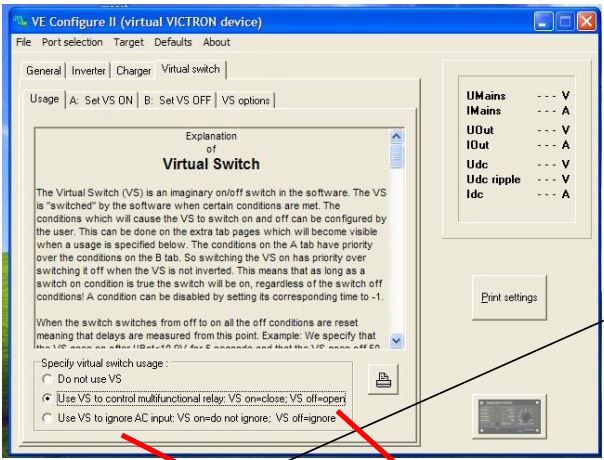

Ignore AC, walstroom uitschakelen tenzij

Overigens is het niet nodig zoals in mijn vorig bericht beschreven stond om een omschakelautomaat op te nemen in het systeem. Victron gaf aan dat deze functionaliteit al in de Quattro zit en via de software ingesteld kan worden (ignore AC) via het virtuele relais. Slimme jongens bij Victron.

Kan het uit?
Geschatte kosten van panelen en laadregelaar: ca. 600 euro. Is het dat waard? Want wat is het rendement van het systeem? Er zijn enorm veel sites en berekeningen op het internet, maar dat is allemaal gericht op huisinstallaties. Waarbij de ene site nog mooier is dan de ander en ze allemaal heel veel besparing en een snelle terugverdientijd beloven. Volgens de sites gebruikt een gemiddeld gezin ca. 3500 Kwh per jaar. Wij zitten thuis op ca. 8000 Kwh per jaar op de Xanthiona al op 1900 Kwh. Dus de mooie verhalen neem ik met een flinke korrel zout.

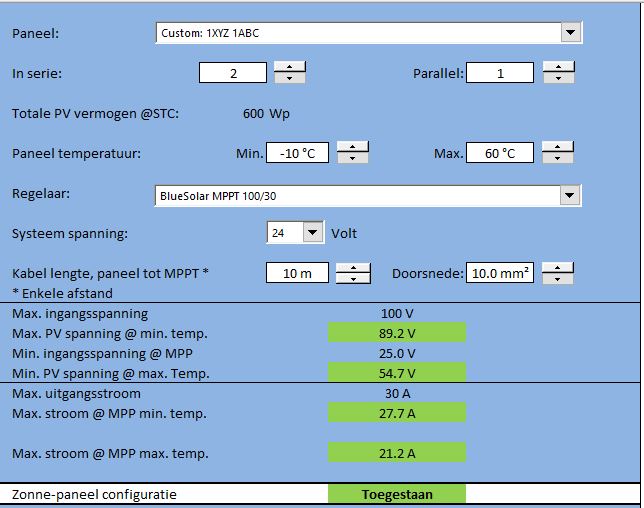

Capaciteit zonnepanelen versus mogelijkheden laadregelaar

Victron publiceert een spreadsheet op hun website waarmee je berekeningen kunt uitvoeren hoeveel en welke panelen je het beste met welke laadregelaar kunt combineren, zie hun blog. Ook de invloed van de temperatuur is hierin te zien. Ook deze week geleerd, bij hoge temperaturen van het paneel is het rendement minder en bij lage temperaturen hoger.

In een aantal overzichten wordt duidelijk dat gedurende de 7 zomer maanden, het rendement van een zonnepaneel op ca. 80-85 % zit en in de 5 wintermaanden kan het wel minder dan 10 % zijn. In de zomermaanden verbruik de Xanthiona ca. 5.5 Kwh per dag. Volgens de spreadsheet is maximale leverbare stroom 27.7A, ga uit van 25. Dat is dan 25A x 24V = 600 W, gedurende misschien 12 uren zon. 600 W x 80 % =480 W. Totaal per dag dan 5,76 Kwh. Dat zou net genoeg zijn. De 5.5 Kwh was een gemiddelde, dus als je een dag hebt met veel stroomverbruik, dan is het niet genoeg en zal de walstroom alsnog een tijdje inschakelen.

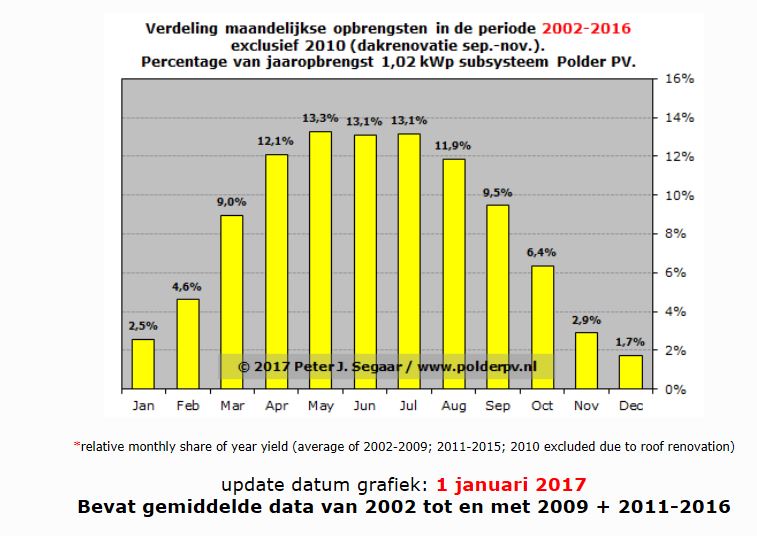

Opbrengst van een zonnepaneel installatie verspreid over maanden.

In de winter is het echter een ander verhaal. Rendement minder dan 10 %. Uitgaand van de 600 W x 10 %, is dit 60 W. Aantal uren zon: 8? Dan is het totaal 0,48 Kwh. Met een gemiddeld verbruik van 4.5 Kwh per dag in de winter is het dus bij lange na niet genoeg en zal er redelijk wat walstroom nodig zijn.

Klopt deze berekening wel? Je ziet in de grafiek dat in december er slechts 1.7 % van het totaal wordt opgebracht. Dat zou dan 10W zijn, gedurende 8 uur is dat 0.08 Kwh.

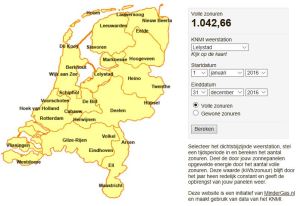

Aantal uren zon in een jaar in omgeving Lelystad (bron KNMI)

Een andere benadering.
Volgens de rekenmethodiek van het KNMI (zie hiernaast) is er in de omgeving Lelystad 1042 zonuren per jaar. Bij een gemiddeld rendement over een jaar van 82 % levert dit dan 0.82 x 1042 x 600 = 492 Kwh. Afgezet tegen een jaarverbruik van 1900 Kwh, levert het dus maar een 1/4 op van het totaal.

Conclusie: 4 x zoveel panelen installeren? En waar laat ik die?

Of het doel om de walstroomkosten te reduceren wordt bereikt is dus nog maar de vraag.
