Nu minder kabels en meer internet op motorjacht Xanthiona

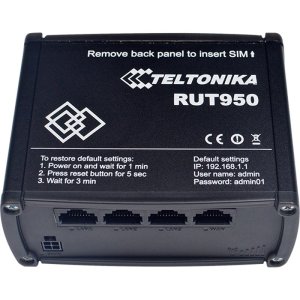

Compacte en bijzondere Teltonika RUT950 router

Nu ons motorjacht Xanthiona weer in de Jachthaven van Strand Horst ligt, gebruiken we de wifi van de haven weer voor onze internet verbinding aan boord. Helaas is de ontvangst van de wifi van de haven niet zo sterk op de Xanthiona. Reden daarvoor is dat de Teltonika RUT950 router in een kast hangt en de op de router gemonteerde antennes dus slechte ontvangst hebben. Met de smartphone of de iPad kun je buiten de router om rechtstreeks contact maken met het wifi van de jachthaven, maar ook dan is het signaal niet altijd even sterk. Met name in de achterslaapkamer is de ontvangst erg slecht. Dit is logisch, de achterslaapkamer is op de deur en de raampjes na, geheel omgeven door staal. Je bent daar in een kooi van Faraday, die bijna alle radiosignalen afschermt.

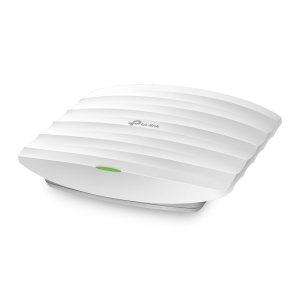

TP-Link EAP110 Omada repeater

Om het probleem van de slechte wifi in de achterslaapkamer op te lossen heb ik daar een tijdje geleden een TP-link (Omada) repeater geinstalleerd. Deze hangt met ethernet kabel aan de router en in principe heb je zo op 3 meter afstand van de repeater een mega ontvangst van het wifi signaal. Echter als het binnenkomende wifi signaal op de router slecht is, is het op de wifi repeater ook slecht. Tijd dus om de ontvangst van de router te verbeteren.

De Teltonika RUT950 is een erg slimme router. Naast wifi, kun je er 2 simkaarten voor een 4G verbinding in plaatsen en als het wifi signaal weg valt, kun je het zo instellen dat 1 simkaart automatisch overschakelt naar 4G, valt die ook uit, dan kun je automatisch overschakelen naar simkaart 2. Ook kun je instellingen zo maken, dat beide simkaarten om de zoveel tijd checken of de wifi verbinding weer terug is, dit om onnodige kosten over 4G te voorkomen. Vaar je bijvoorbeeld de haven uit en ben je buiten het bereik van de wifi, dan blijft je internet verbinding automatisch in tact, omdat de router overschakelt naar 4G. Vaar je een paar uur later de haven weer in, dan schakelt de router weer over naar wifi.

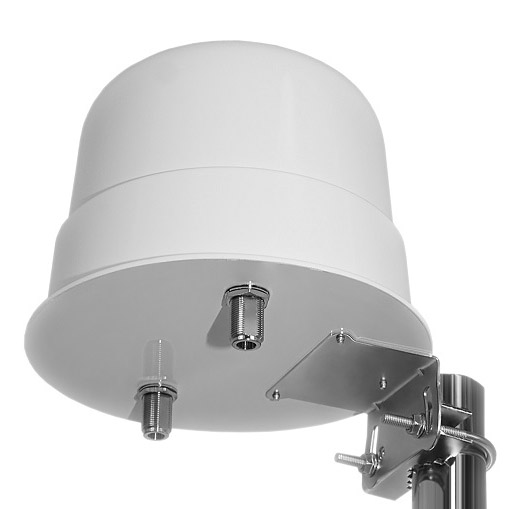

12 dBi MiMo 4g/LTE antenne

Om maximale 4G ontvangst te hebben tijdens het varen had ik vorig jaar al een 4G MiMo antenne met 12 dBi versterking op de radar beugel gemonteerd. De router maakt gebruik van MiMo (Multiple-Input, Multiple-Output) techniek voor 4G en wifi, waarmee de ontvangst van het 4G en wifi signaal wordt verbeterd. In de praktijk betekent dat 2 x een 4G antenne en 2 x een wifi antenne. De fraaie omni directionele LTE/4G antenne heeft 2 antennes in zich en dus lopen er ook 2 antennekabels van de radarbeugel naar de router in de kast.

Het verbeteren van het wifi signaal dacht ik op te lossen door ook 2 wifi antennes op de radarbeugel te plaatsen voor maximaal ontvangst. Na wat studie op het internet kwam ik er achter dat er ook speciale MiMO wifi antennes zijn. Via Marktplaats dacht ik een goeie slag geslagen te hebben met de Ubiquiti airMax AMO 2G13, een MiMo wifi antenne met 13 dBi versterking. Maar het was geen gezicht, hij was zo mogelijk nog hoger dan de marifoon en AIS antenne en met zijn 7 cm doorsnee leek het op een dikke paal. De dag dat ik hem wilde monteren stond er een stevige wind en bleek het ding ook een flinke windvanger te zijn. Erg stabiel was het ding niet. Uiteraard moet voor de MiMo techniek ook 2 x een wifi antennekabel naar de router lopen.

Ubiquiti airMAX AMO2G13 wifi MiMo antenne: geen gezicht

Een paar weken geleden schreef ik over de steeds maar groeiend aantal kabels dat vanaf de flying bridge moet worden doorgevoerd naar het paneel in de kast in de keuken waar een flinke hoeveelheid apparatuur is gemonteerd. Ik zat dus eigenlijk niet te wachten op nog meer kabels. Bij de zoekslag naar wifi MiMo antennes kwam ik in contact met Johan Habing van Wifiaanboord.nl. Hij stelde een heel andere oplossing voor die me direct aansprak. Wifiaanboord.nl heeft in haar assortiment de QuSpot950 van QuWireless, specifiek voor de RUT950 router. Het unieke is dat de router in de QuSpot wordt gemonteerd en dat er alleen een LAN kabel van de QuSpot/router vanaf de flying bridge naar bijvoorbeeld een switch op het paneel in de keuken loopt. Het signaal verlies op antennekabels is vrij groot, terwijl het verlies over ethernet kabel minimaal is. En in plaats van 4 antennekabels gaat er nu maar 1 ethernet kabel naar het paneel in de keuken. Johan adviseerde wel om sftp kabel cat 6 te gebruiken, deze is ook geschikt voor buiten gebruik.

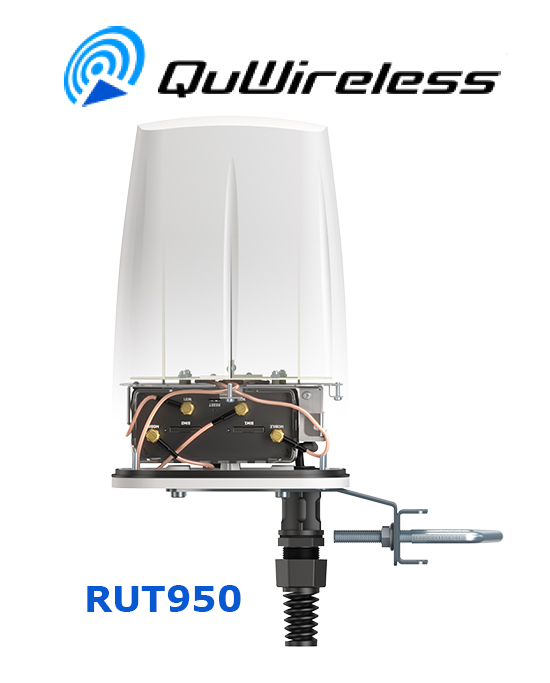

Fraaie oplossing: QuSpot950

De Quspot is vorige week besteld en inmiddels op de radarbeugel geinstalleerd. De ontvangst van de wifi van de haven is nu een stuk beter. De vrij gekomen ruimte van de router op het panel in de keuken wordt nu ingenomen door een mini Cisco switch. De switch heeft 4 aansluitingen, waarvan 2 al bezet zijn door de ethernet kabel naar de mediaPC en naar de SeaSmart module voor remote monitoring. De wifi repeater heb ik nu verplaatst van de achterslaapkamer naar de gang beneden. De repeater heeft een eigen SSID (naam van access point) en met je smartphone of iPad log je alleen in op de wifi repeater, die in principe altijd verbinding heeft door het automatisch overschakelen naar 4G als de wifi van de haven weg valt. In de achterslaapkamer is het nu iets minder, maar met de deur open valt het mee. De kabel hangt daar nog en ik kan daar altijd nog een 2de repeater op hangen.

Hiermee kom ik dan weer op het probleem dat de switch niet genoeg poorten heeft, bovendien is de switch geen PoE (power over ethernet), waarmee via de ethernetkabel het aangesloten apparaat van stroom wordt voorzien (meestal 12 V). Nu gebruik ik losse PoE adapters van 12 V om de Teltonika RUT950 en de wifi repeater van stroom te voorzien. Op het achterdek en in de motorruimte zijn cameras gemonteerd, die ook gebruik maken van PoE. Totaal dus 4 PoE gebruikers, mogelijk 5 met de 2e repeater. De Cisco switch is geen PoE switch, maar gelukkig wel 12 V. Heel veel PoE switches zijn 230 V of 48-56 V, waarvoor je een 230 V adapter nodig hebt. Veel ruimte is er niet op het paneel en ik wil eigenlijk geen extra 230 V aansluiting maken. Ondertussen heb ik het hele internet afgestruind naar een mini of compacte PoE switch op 12 V, met maximaal 6 of 8 poorten, echter weinig kans. Of ze kosten vele honderden euros, of ze zijn 230 V of gebruiken een 230 V stroomadapter. En de meesten zijn te groot voor het paneel in de keuken. De enige optie lijkt een betaalbare mini PoE switch er bij plaatsen, die dan wel een 230 V stroomadapter heeft en ook die moet ik op het paneel kwijt. Hier ga ik nog even over na sudderen. Eerst eens proberen de camera op het achterdek aan de praat te krijgen.

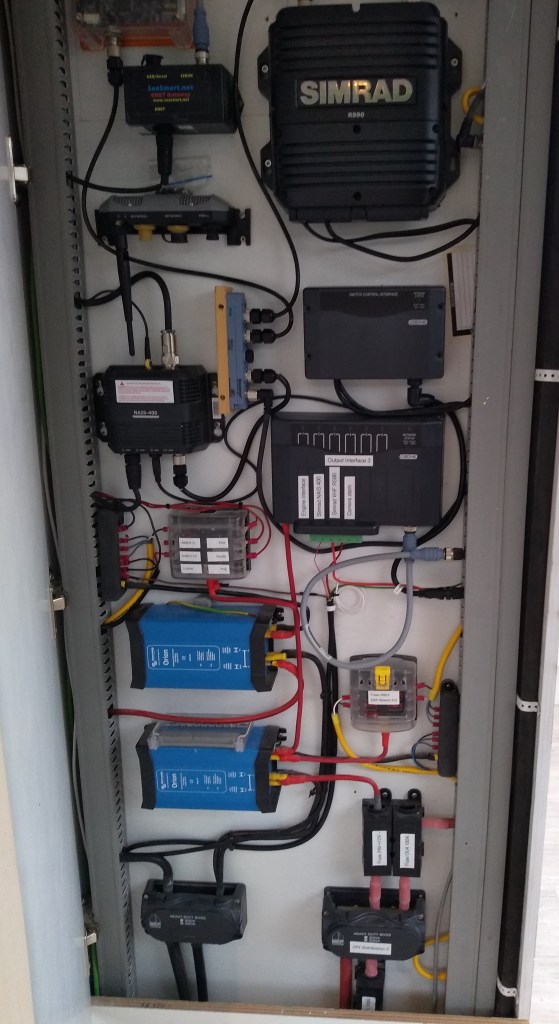

Het paneel in de keuken met veel apparatuur en doorvoer van kabels

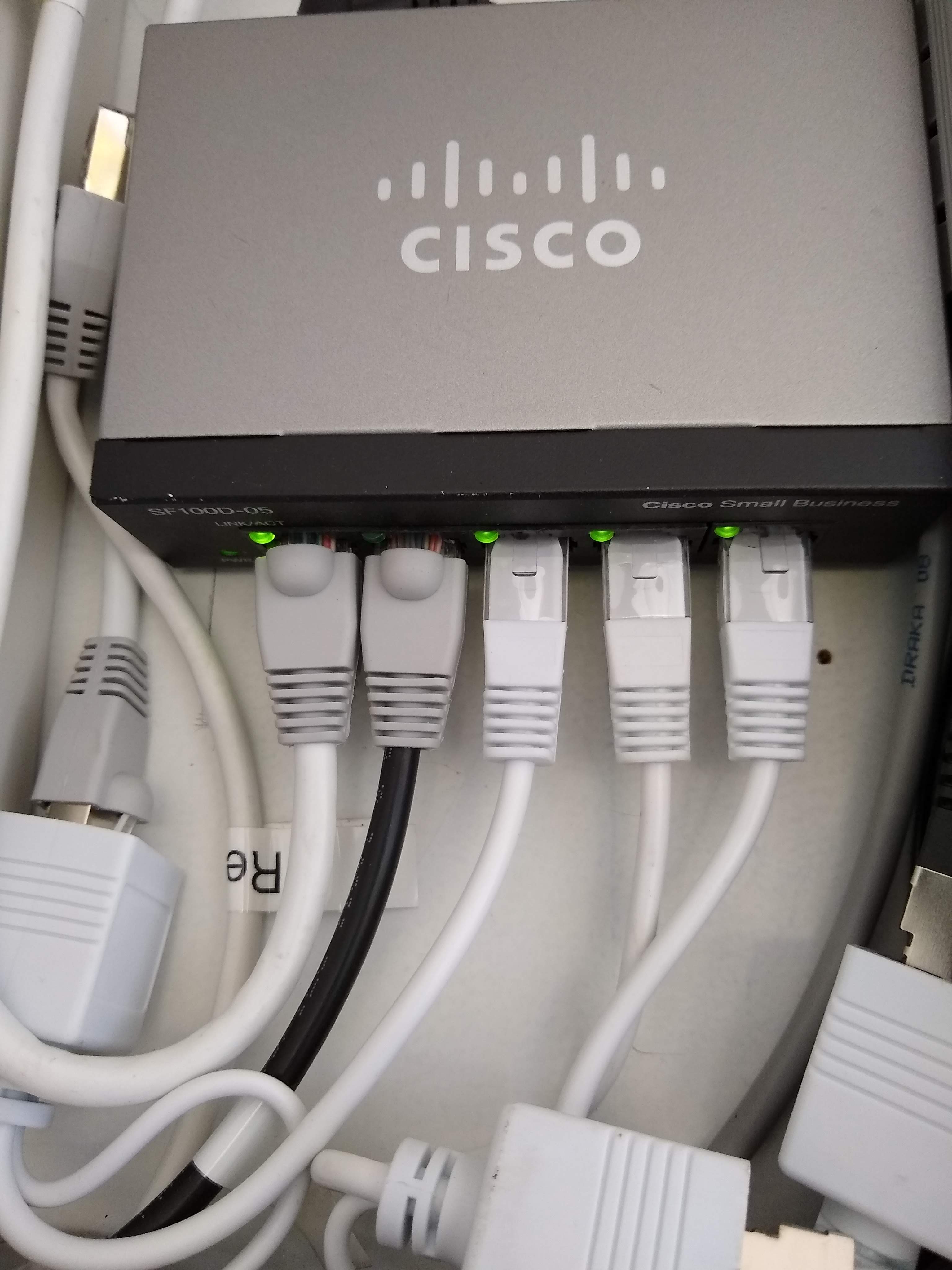

Het wordt krap op het paneel

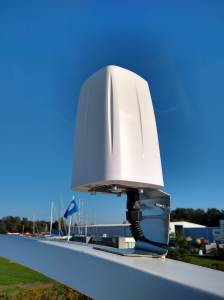

De QuSpot950 in bedrijf
