Tijdens de cursus Rijnsportpatent in 2012 kwam een discussie op gang met de medecursisten en een aantal instructeurs over het Certificaat van Onderzoek (CvO), mede in relatie met het Reglement Onderzoek Schepen op de Rijn (ROSR). Het bleek dat binnenvaartschepen langer dan 20 meter en schepen met een Lengte x Breedte x Diepgang (zonder kiel) groter dan 100 een CvO nodig hebben. Het CvO is te verkrijgen na een grondige inspectie van het schip door een erkend inspecteur. De grote vraag was: vallen pleziervaartuigen ook onder de definitie van binnenvaartschepen en zo ja, hoe zit het dan met L x B x D voor onze jachten?

Toepasssingsgebied Europese richtlijn 2006

Na flink wat discusssie tijdens de cursus was ik er van overtuigd dat de Xanthiona met haar 16.70 meter lengte en 5.47 meter breedte geen CvO nodig had. Alhoewel het schip met een lengt van 16.7 meter en breedte van 5.47 meter (16.7 x 5.47 =91.3) gevaarlijk dicht in de buurt van de 100 komt. Ik schreef daar toen het volgende bericht over: Meeer regelgeving: even schrikken. Ik was er van overtuigd dat de diepgang van de Xanthiona zonder kiel meegerekend, minder dan 1.00 meter was, dus CvO was niet nodig. Jarenlang was ik vrij laconiek over het CvO en had voor mijn eigen overtuiging nog eens de diepgang gemeten aan de achterzijde van de Xanthiona vanaf het water tot aan de onderkant van het schip. Ik kwam tot 60 centimer, dus bij lange na ging de Xanthiona niet over die 100.

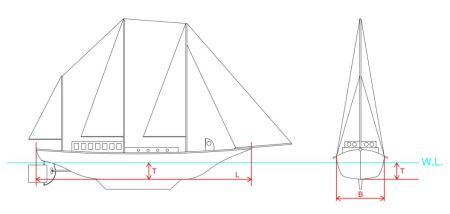

Berekening diepgang voor CvO (zonder kiel)

Afgelopen zomer waren er enkele scheepseigenaren op de jachthaven van Strand Horst die hun schip lieten keuren voor het CvO. Ook met hun sprak ik laconiek over het CvO, ondanks hun opmerkingen dat de Xanthiona toch wel een groot schip is. 1 van de eigenaren van een schip die duidelijk kleiner was dan de Xanthiona gaf aan dat de diepgang van zijn schip hem toch wel over de 100 bracht. Ik maakte me nog steeds geen zorgen, totdat ik tijdens onze vakantiereis met de Xanthiona in Amsterdam Marina lag. Daar sprak ik met de eigenaar van het trawlerjacht Kyra, die op weg was naar de werf voor een inspectie voor het CvO.

De eigenaar vertelde over het CvO en dat sommige punten niet logisch lijken, zoals het aan boord hebben van 3 maal een 9 kg schuimblusser, die dingen zijn nauwelijks te tillen en derhalve moeilijk voor een vrouw om een brand mee blussen. Ook lijkt het wel of niet meerekenen van de kiel volgens hem enigszins discutabel te zijn. Het zou daarmee gaan over of een kiel wel of niet als vast onderdeel van het schip wordt gezien. Een zeiljacht heeft bijvoorbeeld een aangehangen kiel en is dan geen vast onderdeel. Ik spreek nog een andere eigenaar van een jacht in Amsterdam Marina die recentelijk zijn jacht had laten opmeten om te bepalen of zijn jacht een CvO zou moeten hebben. Het meetcertificaat, waarmee hij ruim onder de 100 bleef, gaf een diepgang aan van 1.40 meter. Volgens de foto op het certificaat lijkt dat alleen te kunnen als de kiel is meegerekend. Ik begon zo langzamerhand wat zenuwachtig te worden.

Een dag later sprak ik de eigenaar van een Almarine 1600 in Amsterdam Marina, die het jacht vorig jaar kocht onder de voorwaarde dat het jacht geen CvO nodig had. Tijdens de aankoopkeuring werd zijn jacht officieel opgemeten en kwam L X B x D uit op een wonderbaarlijke 99.8. Hij had geluk, geen CvO nodig. De Xanthiona is een Almarine 1700 met een 40 cm langer zwemplateau (deel van het schip) dan de 1600 uitvoering. Het werd meteen duidelijk: de Xanthiona gaat met L x B x D over de 100 en CvO is verplicht.

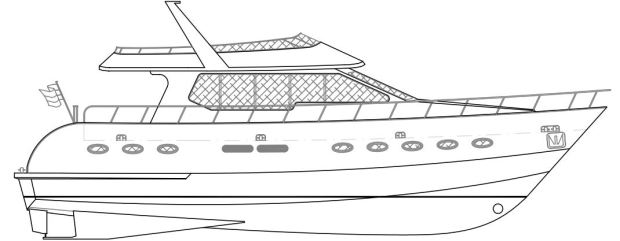

Almarine 1700, diepgang aan voorzijde het grootst

Het opvallende is dat de diepgang voor de Almarine 1600 is bepaald op 1.25 meter. Ik kan dat niet rijmen met de 60 cm die ik aan de achterkant van de Xanthiona mat. Ik bekijk nog eens de ontwerptekening van de Xanthiona en het wordt duidelijk; aan de voorzijde steekt zowel de 1600 als de 1700 versie behoorlijk veel dieper dan de achterzijde.

De rest van de zomervakantie besteed ik een groot deel van de tijd op het internet, alles lezend over het Certificaat van Onderzoek voor pleziervaartuigen. In ieder geval is de invoering van het CvO begonnen in 2008 met de invoering van een Europees-brede wet voor binnenvaartschepen, waar volgens hun definitie een pleziervaartuig kleiner dan 20 meter ook onder valt en zeker als de L x B x D (zonder kiel) groter is dan 100. Gelukkig is er een interim-regeling, maar dan moet het schip wel voor 1 december 2018 zijn aangemeld. Jammer genoeg zijn enkele van de eisen van het CvO nogal ingrijpend, zoals het hebben van een waterdicht schot in de voorpiek. Met een moeilijke formule wordt berekend op welke afstand van de voorzijde van het schip het schot moet zijn aangebracht. De Xanthiona heeft wel een schot voorin, maar daar zit een heel mooi gat in om daarachter bij de ankerlier en de ankerketting te kunnen. Of het schot op de juiste afstand zit weet ik niet. Ook lees ik iets over spanten die om de 50 cm moeten zitten, bij de Xanthiona zitten ze om de meter. Ik maak me steeds meer zorgen, het hele interieur er uit halen om extra spanten aan te brengen is absoluut geen optie.

Enkele weken later als ik zo’n beetje alles gelezen hebt wat er geschreven is over het CvO, weet ik de zaken in perspectief te plaatsen. De officiele wet is de Europese richtlijn voor de technische eisen van binnenvaartschepen van december 2006. De Xanthiona is een onder de Europese richtlijn voor pleziervaartuigen (Recreational Craft Directive 2013) gebouwd jacht, deze richtlijn wordt vaak aangeduid als CE. Volgens artikel 21.02 lid 2 van Hoofdstuk 21 Bijzonder bepalingen voor pleziervaartuigen van de richtlijn voor het CvO, zijn een flink aantal van de technische eisen niet van toepassing voor een onder CE gebouwd pleziervaartuig. Men gaat er van uit dat een onder CE gebouwd pleziervaartuig voldoende veilig is. Ook is de interimregeling niet van toepassing voor een CE jacht. Uiteindelijk blijkt het allemaal erg mee te vallen.

De essentie van de Europese richtlijn gaat om het bevorderen van de veiligheid van schepen op de binnenwateren, zodat een schip geen ‘klaarblijkelijk gevaar’ is. Het gaat dan voor pleziervaartuigen gebouwd onder CE, om het hebben van de juiste aantallen zwemvesten, de juiste aantallen brandblussers, verbandtrommel, een bootshaak, een verrekijker, een bord ‘Redden van drenkelingen’, juiste markering met tekst van vulopeningen aan dek, vrij zicht vanaf de stuurpositie, een marifoon, AIS en een krachtige schijnwerper (op batterijen). Het gaat niet alleen om zulke simpele zaken, maar ook om een bepaald gewicht van het anker ten opzichte van het gewicht van het schip, bepaalde lengte van het ankerketting, noodafsluiters voor de brandstoftanks en in de richtlijn worden nog zaken genoemd over geluidsniveau bij de stuurstand, voortgebracht geluid en verwarmingstoestellen. Gelukkig is er geen gasinstallatie aan boord van de Xanthiona, daar gaan ook een aantal eisen over in de richtlijn.

De inspectie voor het CvO moet worden uitgevoerd door een erkend en gecertificeerd inspecteur. Zij werken voor of zijn aangesloten bij o.a.:
–Bureau Scheepvaart Certificering
–Register Holland
–Nederlands Bureau Keuringen Binnenvaart
–Bureau Veritas
–Lloyds Register
–DNVGL

Al met al waren de CvO eisen voor een CE-jacht niet zo moeilijk en eind augustus verzocht ik Register Holland om de inspectie voor het CvO uit te voeren. De inspectie bestaat uit 2 delen, een casco-inspectie en een veiligheidsinspectie. Bij de officiele casco-inspectie wordt o.a. de huiddikte gemeten en gekeken naar de constructie van het schip. Maar wederom omdat de Xanthiona onder CE is gebouwd, is de casco-inspectie officieel niet van toepassing. Wel is door de Inspectie Leefomgeving en Transport (ILT) bepaald dat een schip bij een eerste inspectie door een erkend inspecteur het casco op het droge moet worden bezichtigd. De Xanthiona moet dus uit het water. Waar? De Xanthiona is nogal een zwaar schip, geschat op ca. 48 ton. Het schip ligt in inmiddels in Rotterdam Marina en na wat speurwerk kan de Xanthiona bij de dichtstbijzijnde plek het Recreactiepark de Oude Maas bij Barendrecht op een botenwagen uit het water.

Op 12 november wordt de casco-inspectie gepland te Barendrecht en op 13 november is de veiligheidsinspectie gepland in Rotterdam, waar de Xanthiona momenteel ligt. Later meer over de casco-inspectie en de veiligheidsinspectie.
