SeaSmart remote monitoring voor motorjacht Xanthiona -1



SeaSmart Enet, rechtstreeks via ethernet gekoppeld aan bestaande router

Vorige week heb ik geprobeerd de SeaSmart Enet module werkend te krijgen om op afstand een aantal waardes (walstroom, status van de service accu en de tanks) van ons motorjacht Xanthiona te bekijken. In de vorige artikelen Status Xanthiona op afstand bekijkenVerdere overweging remote monitoring en Alternatieven remote monitoring schreef ik dat mijn keuze uiteindelijk viel op de SeaSmart Enet vanwege de rechtstreekse ethernet koppeling met de bestaande router en omdat er geen extra draadloze verbinding is en er zijn geen verdere (abonnements)kosten. Het principe van de SeaSmart is dat de informatie vanaf de Xanthiona via internet wordt verzonden naar de Helmsmart cloud service, waarna je met een PC of smartphone inlogt op de cloud service om de waardes te bekijken.

De (gebruikte) SeaSmart Enet uit Frankrijk, is nu aangesloten op het deel van het NMEA2000 netwerk dat continue aan staat. Tot nu toe werd de status van de service accu, de walstroom en de status van de tanks op dit deel van het netwerk op een Czone schermpje weergegeven. Prima als je aan boord bent, maar ik wil dit ook graag vanaf thuis of onderweg bekijken en ik wil vooral een waarschuwing krijgen als er iets mis is. Om dit mogelijk te maken moet de SeaSmart met de juiste waardes worden ingesteld. Zodra je het IP-adres weet, waarmee de SeaSmart is aangesloten op de bestaande router, kun je met dit IP-adres via een browser applicatie inloggen op het apparaat.

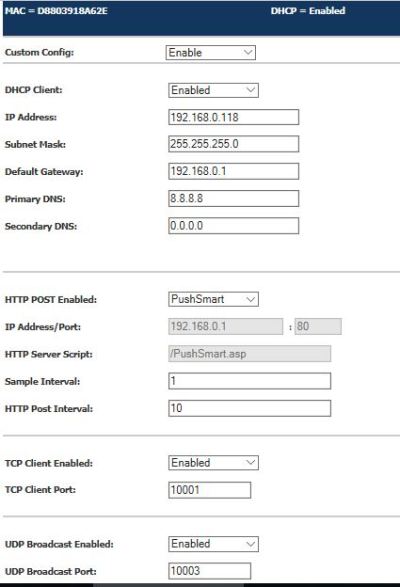

Pushsmart Instellen op configuratie scherm

Na het inloggen kom je op de home-pagina, waarna je kunt kiezen om de weer te geven informatie aan te passen of de configuratie aan te passen. In het configuratiescherm stel je o.a. de publicatieservice (PushSmart) in en de gateway die de SeaSmart moet gebruiken om de informatie te versturen naar de cloud service. Ook kun je instellen hoe vaak de informatie moet worden verzonden.

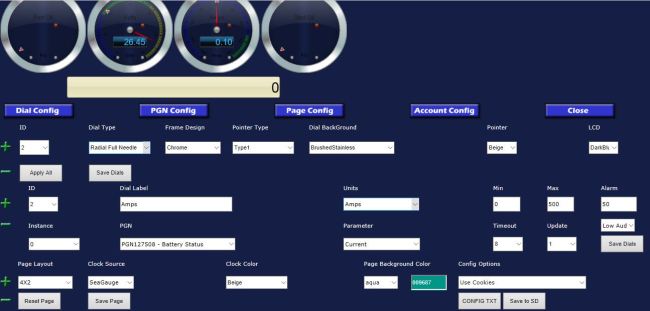

Aanpassen dashboard





























Op de pagina voor de lokale weergave van alle informatie, het dashboard, kun je onder andere de vorm en de kleuren van de meters aan passen. Verder moet je hier vooral de juiste NMEA200 berichten (PGN) zien te vinden met de juiste waardes en deze moet je koppelen aan 1 van de meters op het dashboard.

4 waardes op het dashboard









Na wat prutsen krijg ik 4 waardes op het dashboard. De stand (in precentages) van de tank voor de verwarming, de laadtoestand van de service accu (in percentages), de hoeveelheid stroom naar/uit de service accu (in Amperes) en de spanning van de service accu, uiteraard in Volts.



De waardes van de 230 V walstroom en de 230 V die uit de Victron Quattro omvormer/lader komt, kan ik niet zichtbaar maken. Klaarblijkelijk kan de SeaSmart deze waardes niet verwerken. De juiste PGN (nr 65013/65015/65016 , AC utility Phase A) komt niet in de lijst van beschikbare PGNs voor. De SeaSmart heeft hier waarschijnlijk een firmware update voor nodig. Ik zal in overleg met de fabrikant Chetco Digital uitzoeken hoe dat moet.

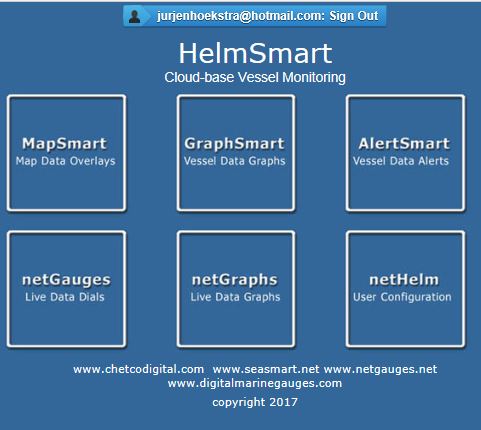

HelmSmart menu op de cloud service

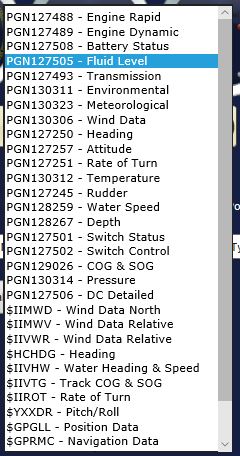

Lijst van lokaal beschikbare PGNs

De informatie van de SeaSmart wordt verzonden naar de HelmSmart.net cloud service. Met een emailadres moet je hier inloggen en zou in principe de informatie, verzonden door de SeaSmart, zichtbaar moeten worden. In eerste instantie probeer ik via het configuratie menu mijn eigen SeaSmart toe te voegen en te koppelen aan de account. Dit lukt niet en na een aantal pogingen wordt wel een dashboard zichtbaar, maar die kan ik niet aanpassen en ik zie ook niet de 4 waardes die ik lokaal wel zag. Het dasboard lijkt op dezelfde manier aangepast te kunnen worden, maar op het moment dat ik een PGN wil koppelen aan 1 van de meters op het dashboard, lijken ze allemaal niet aan te kiezen, ze zijn ‘greyed out’.

Ik zal de fabrikant emailen met mijn bevindingen en hoop dat met hun support het allemaal gaat werken.
