SeaSmart remote monitoring voor motorjacht Xanthiona – deel 3

‘Remote monitoring’ blijkt moeilijker dan ik aanvankelijk dacht. Na redelijk wat onderzoek via het internet was ik tot de conclusie gekomen dat de SeaSmart Enet van Chetco Digital voor ons motorjacht Xanthiona, de beste oplossing leek om op afstand de waardes van de walstroom, de status van de service accu en het niveau van de diverse tanks te bekijken. Voor het onderzoek naar de diverse oplossingen, zie de eerdere artikelen: Status motorjacht Xanthion op afstand bewakenVerdere overwegingen remote monitoringAlternatieven voor remote monitoring.

SeaSmart Enet, rechtstreeks via ethernet gekoppeld aan bestaande router

De voordelen van de SeaSmart Enet waren vooral: geen abonnements of service kosten en geen extra draadloze of wifi-achtige apparaten. Als een redelijk hobbyist op het gebied van NMEA2000, lukte het de eerste keer niet om de (gebruikte) SeaSmart Enet de juiste informatie te laten publiceren op de cloud service HelmSmart van Chetco Digital, zie Seasmart remote monitoring – deel 1. Na het aanmaken van een account op de HelmSmart cloud service door Chetco Digital, had de 2e poging nog niet het gewenste effect. Het werd allemaal wel wat duidelijker hoe het werkte, zie Seasmart remote monitoring – deel 2. Andermaal contact met Joe Burke van Chetco Digital, leerde dat een correcte ‘timestamp’ noodzakelijk is voor HelmSmart om de door mij gewenste informatie te publiceren. Bovendien moet het basis element van de SeaSmart, een Actisense NGT1 NMEA2000-USB converter, worden ingesteld met de juiste parameters. Joe stelde voor een firmware update via een ‘support op afstand’ verbinding met mijn PC uit te voeren.

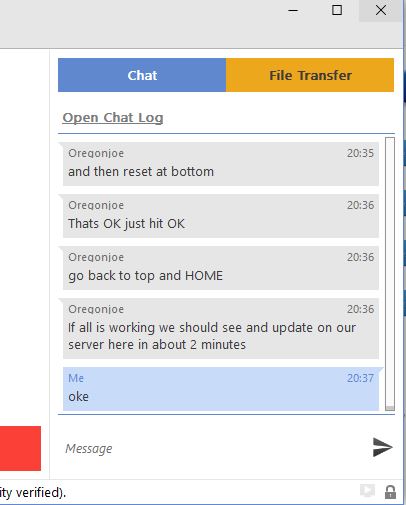

Ondersteuning met AnyDesk vanuit Oregon en 9 uur tijdverschil

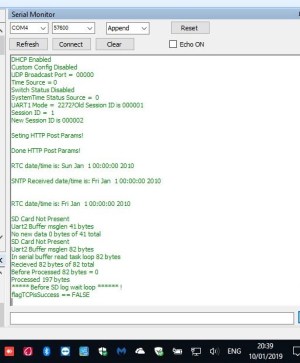

Firmware update in actie

Met 9 uur tijdverschil met Oregon in het westen van de Verenigde Staten heeft Chetco Digital op afstand de SeaSmart Enet de  firmware van de SeaSmart ge-update. In eerste instantie lukte dit niet, maar na een verandering in de USB kabel en gebruik van specifieke firmware-tools, kon Chetco Digital de speciaal nieuw aangemaakte firmware uploaden. Het programma Anydesk was bij het contact op afstand en het uploaden van de firmware een uitstekend stukje gereedschap.

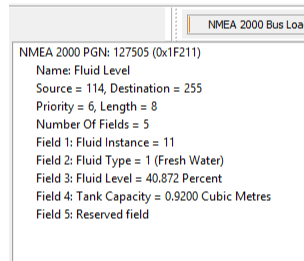

PGN 127505 voor vloeistof niveaus

Om meer inzicht te krijgen in de NMEA2000 informatie op het netwerk, heb ik bij de 3e poging van de SeaSmart Enet eerst met een andere Actisense NGT1 de boel eens bekeken. Dit gaf mij meer inzicht in de diverse PGNs, hun inhoud en welke PGNs ik nodig heb om de juiste informatie op de HelmSmart cloud service te krijgen.

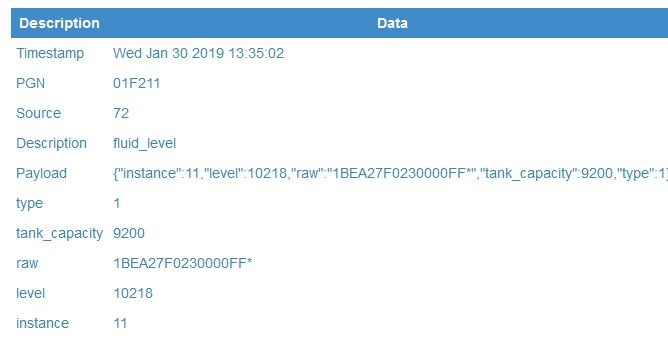

Hetzelfde PGN 127505 zoals het aankomt op HelmSmart

















De door mij gewenste PGNs met inhoud:

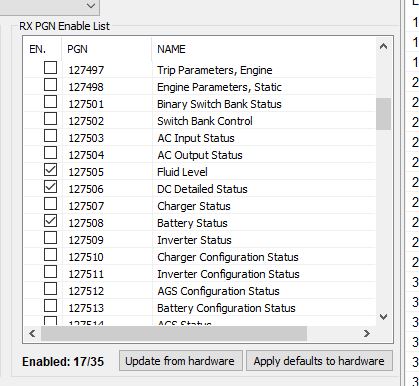

‘aan’ klikken van PGNs in Actisense

Ook kreeg ik door hoe je in de Actisense NGT1 de gewenste PGns moet ‘aan’ klikken. Dit resulteerde in binnenkomst van een aantal PGN berichten met de juiste inhoud op HelmSmart.

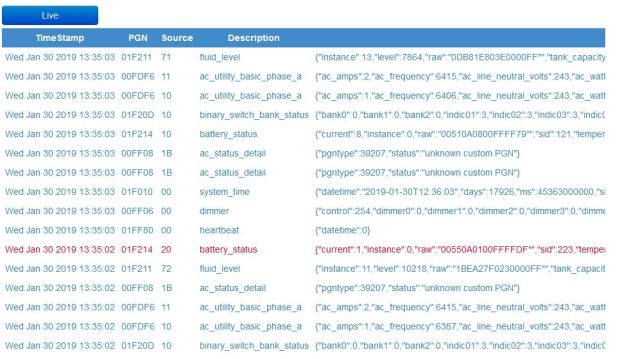

Binnenkomende PGNs op HelmSmart























De binnenkomende PGN berichten op de cloud service moeten worden omgezet naar een overzicht (dashboard) waar ik in 1 oogopslag de stand van zaken kan zien.

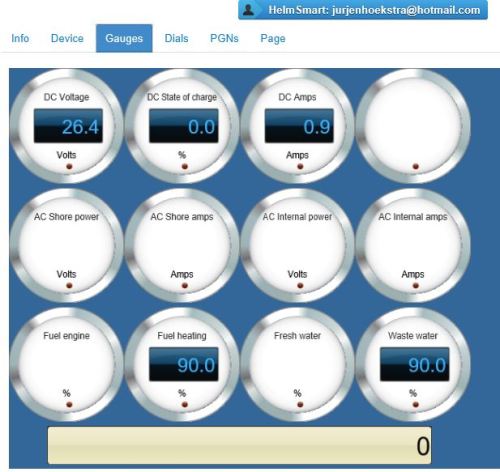

HelmSmart dashboard met enkele waardes



Er komen ook PGN berichten binnen, waarvan de inhoud niet correct lijkt, maar HelmSmart maakt nog een vertaalslag of hanteert een omrekenfactor, waarna de informatie correct moet worden weergegeven.

Helaas is nog niet alle gewenste informatie op het dashboard zichtbaar. Volgens Chetco Digital is de oorzaak hiervan, dat de ‘instances’ (een uniek nummer voor de data) te hoog zijn genummerd. HelmSmart verwerkt alleen data met instances van 0-2, de rest wordt genegeerd.

Komende week ga ik nog eens terug naar de Xanthiona om met NMEAreader de interne Actisense van de SeaSmart , de instances zodanig te hernummeren dat de juiste PGNs aankomen op HelmSmart.

Met de juiste informatie is het dan mogelijk om diverse alarmenmeldingen in te stellen, waarbij je dan via SMS of email een alarm krijgt of een spanning te hoog of te laag is ofdat een tank vol of leeg dreigt te raken en actie noodzakelijk is.
